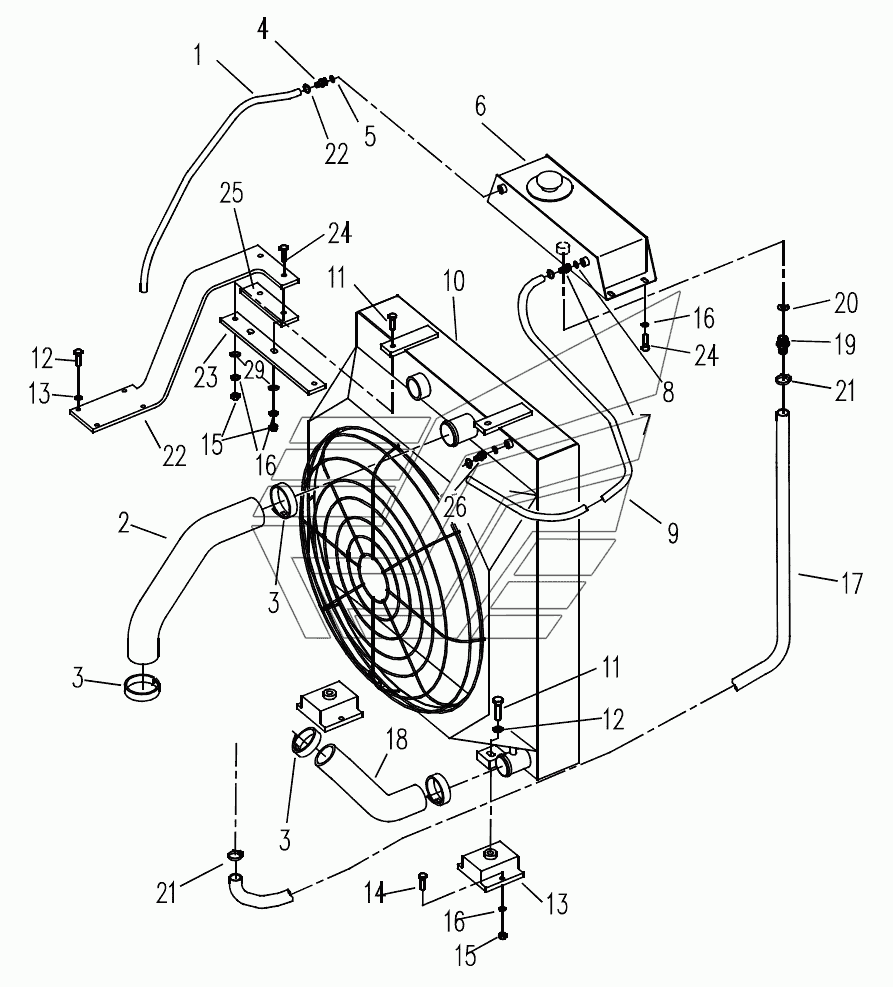

0041707004 Radiator Assembly ГНБ XZ-180. Каталог 2012г.

0041707003 Muffler System ГНБ XZ-180 0041703000 The Handing Device Assembly Of Drilling Rod ГНБ XZ-180

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hose

Заводской номер: GB/T15329 Количество на модель: 1
GB/T15329
1
2

Номер детали на чертеже:

2

Upper Coolant Hose

Заводской номер: 0041707005 Количество на модель: 1
0041707005
1
3

Номер детали на чертеже:

3

Worm Clamp

Заводской номер: 111010096 Количество на модель: 4
111010096
4
4

Номер детали на чертеже:

4

Coupler

Заводской номер: 004110324 Количество на модель: 1
004110324
1
5

Номер детали на чертеже:

5

Worm Clamp

Заводской номер: 111010115 Количество на модель: 4
111010115
4
6

Номер детали на чертеже:

6

Expansion Tank

Заводской номер: 004110480 Количество на модель: 1
004110480
1
7

Номер детали на чертеже:

7

Coupler

Заводской номер: 004110006 Количество на модель: 1
004110006
1
8

Номер детали на чертеже:

8

Grommet

Заводской номер: 101030099 Количество на модель: 1
101030099
1
10

Номер детали на чертеже:

10

Radiator

Заводской номер: 100010416 Количество на модель: 1
100010416
1
11

Номер детали на чертеже:

11

Bolt

Заводской номер: 104000121 Количество на модель: 6
104000121
6
12

Номер детали на чертеже:

12

Washer 12

Заводской номер: 104040005 Количество на модель: 6
104040005
6
13

Номер детали на чертеже:

13

Shock Mount

Заводской номер: 111020013 Количество на модель: 2
111020013
2
14

Номер детали на чертеже:

14

Bolt

Заводской номер: 104000264 Количество на модель: 4
104000264
4
15

Номер детали на чертеже:

15

Nut M8

Заводской номер: 104030024 Количество на модель: 4
104030024
4
16

Номер детали на чертеже:

16

Washer 8

Заводской номер: 104040007 Количество на модель: 4
104040007
4
18

Номер детали на чертеже:

18

Lower Coolant Hose

Заводской номер: 0041707006 Количество на модель: 1
0041707006
1
19

Номер детали на чертеже:

19

Coupler

Заводской номер: 004110326 Количество на модель: 1
004110326
1
20

Номер детали на чертеже:

20

Grommet

Заводской номер: 101030088 Количество на модель: 1
101030088
1
21

Номер детали на чертеже:

21

Worm Clamp

Заводской номер: 111010116 Количество на модель: 2
111010116
2
22

Номер детали на чертеже:

22

Board

Заводской номер: 0041707007 Количество на модель: 1
0041707007
1
23

Номер детали на чертеже:

23

Board

Заводской номер: 004110481 Количество на модель: 1
004110481
1
24

Номер детали на чертеже:

24

Bolt M8X20

Заводской номер: 104000091 Количество на модель: 4
104000091
4
25

Номер детали на чертеже:

25

Rubber Board

Заводской номер: 004130434 Количество на модель: 1
004130434
1
26

Номер детали на чертеже:

26

Coupler

Заводской номер: 004130168 Количество на модель: 1
004130168
1
