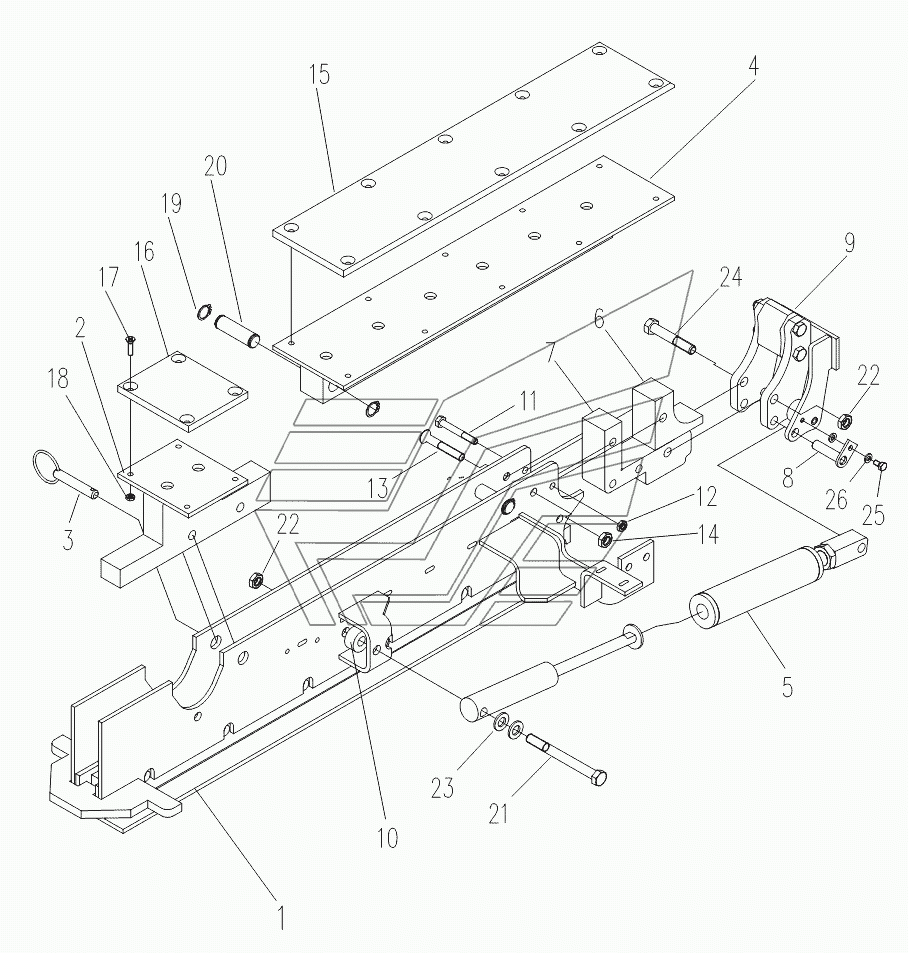

004110105 Front Pipe Loader Shuttle Assembly ГНБ XZ-180. Каталог 2012г.

0041703009 Drilling Rid Prop Up ГНБ XZ-180 0041709000 Engine Hood&Covers ГНБ XZ-180

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Shuttle Front

Заводской номер: 4110104 Количество на модель: 1
4110104
1
2

Номер детали на чертеже:

2

Knock-Down

Заводской номер: 4100122 Количество на модель: 1
4100122
1
3

Номер детали на чертеже:

3

Cotterless Hitch Pin

Заводской номер: 4100315 Количество на модель: 1
4100315
1
4

Номер детали на чертеже:

4

Fixed Cover-Board

Заводской номер: 4110462 Количество на модель: 1
4110462
1
5

Номер детали на чертеже:

5

Cushion Tube

Заводской номер: 4100316 Количество на модель: 1
4100316
1
6

Номер детали на чертеже:

6

Wear Insert

Заводской номер: 4100317 Количество на модель: 1
4100317
1
7

Номер детали на чертеже:

7

Support

Заводской номер: 4100128 Количество на модель: 1
4100128
1
8

Номер детали на чертеже:

8

Pin

Заводской номер: 4100129 Количество на модель: 1
4100129
1
9

Номер детали на чертеже:

9

Pipe Grab

Заводской номер: 4100130 Количество на модель: 1
4100130
1
10

Номер детали на чертеже:

10

Spacer

Заводской номер: 4110463 Количество на модель: 1
4110463
1
11

Номер детали на чертеже:

11

Bolt

Заводской номер: 104000055 Количество на модель: 1
104000055
1
12

Номер детали на чертеже:

12

Nut M8

Заводской номер: 104030024 Количество на модель: 1
104030024
1
13

Номер детали на чертеже:

13

Bolt

Заводской номер: 104020141 Количество на модель: 3
104020141
3
14

Номер детали на чертеже:

14

Nut

Заводской номер: 104030014 Количество на модель: 3
104030014
3
15

Номер детали на чертеже:

15

Wear Plate

Заводской номер: 4100314 Количество на модель: 1
4100314
1
16

Номер детали на чертеже:

16

Wear Strip

Заводской номер: 4100313 Количество на модель: 1
4100313
1
17

Номер детали на чертеже:

17

Bolt

Заводской номер: 104020140 Количество на модель: 14
104020140
14
18

Номер детали на чертеже:

18

Nut

Заводской номер: 104030065 Количество на модель: 14
104030065
14
19

Номер детали на чертеже:

19

Circlip

Заводской номер: 104050020 Количество на модель: 4
104050020
4
20

Номер детали на чертеже:

20

Pin

Заводской номер: 4100121 Количество на модель: 2
4100121
2
21

Номер детали на чертеже:

21

Bolt

Заводской номер: 104000069 Количество на модель: 1
104000069
1
22

Номер детали на чертеже:

22

Nut 12

Заводской номер: 104030012 Количество на модель: 2
104030012
2
23

Номер детали на чертеже:

23

Washer 12

Заводской номер: 104040005 Количество на модель: 2
104040005
2
24

Номер детали на чертеже:

24

Bolt

Заводской номер: 104000408 Количество на модель: 1
104000408
1
25

Номер детали на чертеже:

25

Bolt

Заводской номер: 104000327 Количество на модель: 1
104000327
1
26

Номер детали на чертеже:

26

Washer 6

Заводской номер: 104040009 Количество на модель: 2
104040009
2
