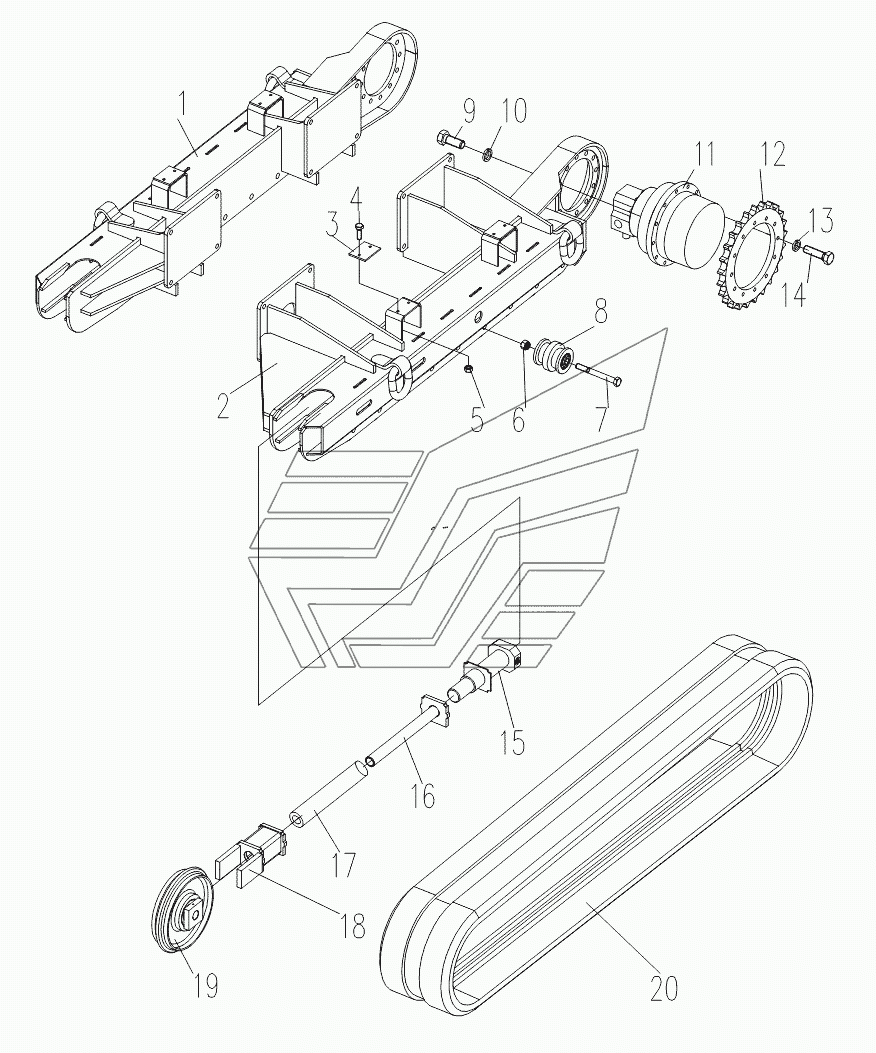

0041701001&0041701033 Crawler ГНБ XZ-180. Каталог 2012г.

0041701000 Track Group ГНБ XZ-180 0041001002 Idler Roller ГНБ XZ-180

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

R.H. Track Frame

Заводской номер: 004140007 Количество на модель: 1
004140007
1
2

Номер детали на чертеже:

2

L.H. Track Frame

Заводской номер: 004110001 Количество на модель: 1
004110001
1
3

Номер детали на чертеже:

3

Slide Pad

Заводской номер: 004100379 Количество на модель: 4
004100379
4
4

Номер детали на чертеже:

4

Bolt M8X25

Заводской номер: 104000130 Количество на модель: 8
104000130
8
5

Номер детали на чертеже:

5

Nut M8

Заводской номер: 104030024 Количество на модель: 8
104030024
8
6

Номер детали на чертеже:

6

Nut

Заводской номер: 104030165 Количество на модель: 18
104030165
18
7

Номер детали на чертеже:

7

Bolt

Заводской номер: 104000419 Количество на модель: 18
104000419
18
8

Номер детали на чертеже:

8

Lower Roller

Заводской номер: 0041001091 Количество на модель: 18
0041001091
18
9

Номер детали на чертеже:

9

Bolt

Заводской номер: 104000340 Количество на модель: 24
104000340
24
10

Номер детали на чертеже:

10

Washer 16

Заводской номер: 104040004 Количество на модель: 24
104040004
24
11

Номер детали на чертеже:

11

Planetary Gear

Заводской номер: 103021154 Количество на модель: 2
103021154
2
12

Номер детали на чертеже:

12

Track Sprocket

Заводской номер: 004140002 Количество на модель: 2
004140002
2
13

Номер детали на чертеже:

13

Washer

Заводской номер: 104050013 Количество на модель: 24
104050013
24
14

Номер детали на чертеже:

14

Bolt

Заводской номер: 104000536 Количество на модель: 24
104000536
24
15

Номер детали на чертеже:

15

Grease Cylinder

Заводской номер: 004100395 Количество на модель: 2
004100395
2
16

Номер детали на чертеже:

16

Tube

Заводской номер: 0041001010 Количество на модель: 2
0041001010
2
17

Номер детали на чертеже:

17

Steel Tube

Заводской номер: 0041101031 Количество на модель: 2
0041101031
2
18

Номер детали на чертеже:

18

Yoke

Заводской номер: 0041001006 Количество на модель: 2
0041001006
2
19

Номер детали на чертеже:

19

Idler Roller

Заводской номер: 0041001002 Количество на модель: 2
0041001002
2
20

Номер детали на чертеже:

20

Rubber Track

Заводской номер: 111030088 Количество на модель: 2
111030088
2
