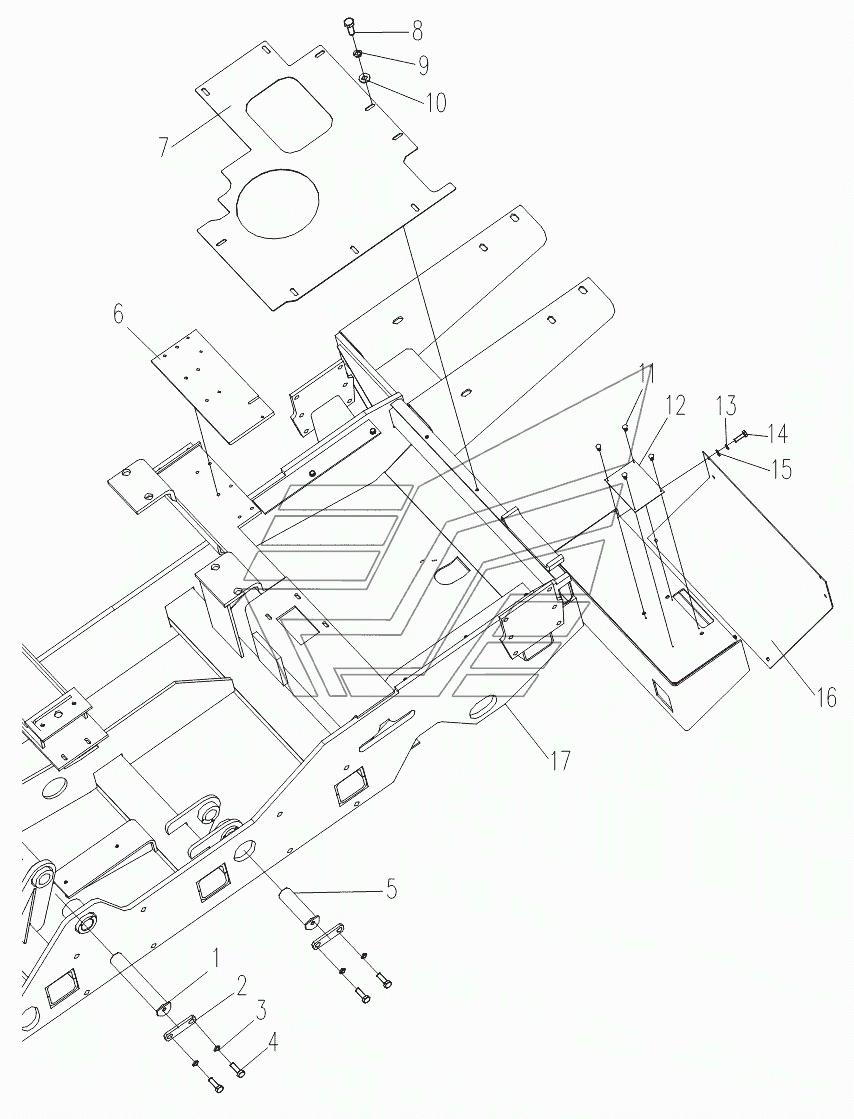

00041701002 Main Frame ГНБ XZ-180. Каталог 2012г.

0041101027&0041101028 Assembly ГНБ XZ-180

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Pin

Заводской номер: 0041401012 Количество на модель: 1
0041401012
1
2

Номер детали на чертеже:

2

Cover

Заводской номер: 0041101016 Количество на модель: 2
0041101016
2
3

Номер детали на чертеже:

3

Washer 8

Заводской номер: 104040007 Количество на модель: 4
104040007
4
4

Номер детали на чертеже:

4

Bolt M8X25

Заводской номер: 104000130 Количество на модель: 4
104000130
4
5

Номер детали на чертеже:

5

Pin

Заводской номер: 0041401013 Количество на модель: 1
0041401013
1
6

Номер детали на чертеже:

6

Cover

Заводской номер: 0041701029 Количество на модель: 1
0041701029
1
7

Номер детали на чертеже:

7

Cover

Заводской номер: 0041701043 Количество на модель: 1
0041701043
1
8

Номер детали на чертеже:

8

Bolt M10X30

Заводской номер: 104000082 Количество на модель: 8
104000082
8
9

Номер детали на чертеже:

9

Washer 10

Заводской номер: 104040008 Количество на модель: 8
104040008
8
10

Номер детали на чертеже:

10

Washer 10

Заводской номер: 104040030 Количество на модель: 8
104040030
8
11

Номер детали на чертеже:

11

Bolt

Заводской номер: 104060007 Количество на модель: 4
104060007
4
12

Номер детали на чертеже:

12

Cover

Заводской номер: 0041701031 Количество на модель: 1
0041701031
1
13

Номер детали на чертеже:

13

Washer 6

Заводской номер: 104040009 Количество на модель: 6
104040009
6
14

Номер детали на чертеже:

14

Bolt M6X20

Заводской номер: 104000324 Количество на модель: 6
104000324
6
15

Номер детали на чертеже:

15

Washer

Заводской номер: 104040029 Количество на модель: 6
104040029
6
16

Номер детали на чертеже:

16

Cover

Заводской номер: 0041701032 Количество на модель: 1
0041701032
1
17

Номер детали на чертеже:

17

Main Frame

Заводской номер: 0041701003 Количество на модель: 1
0041701003
1
