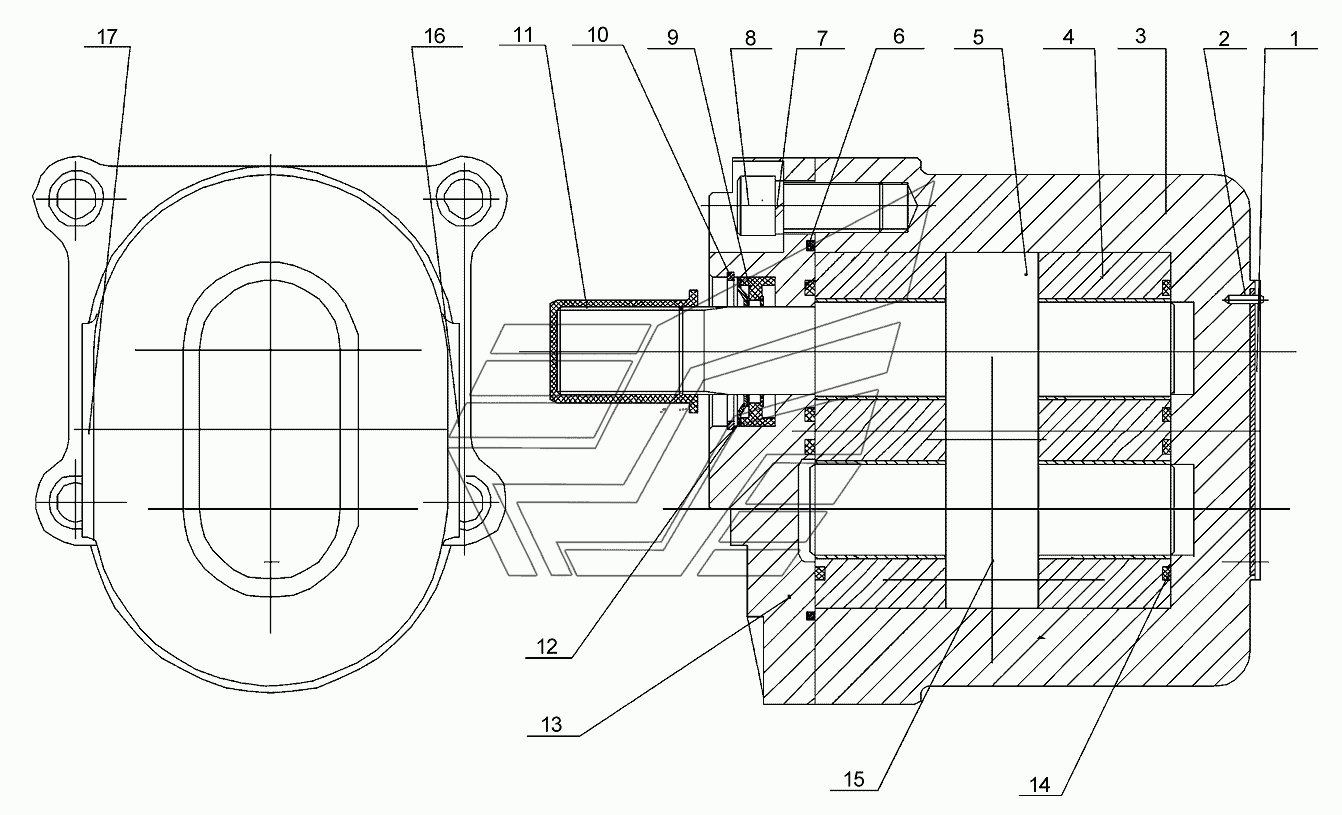

Насос перемены скорости LW300FN. Каталог 2013г.

Фильтр LW300FN Клапан понижения давления в сборе LW300FN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Табличка

Заводской номер: CBN-F32-01 Количество на модель: 1
CBN-F32-01
1
2

Номер детали на чертеже:

2

Заклепка

Заводской номер: GВ867-86 Количество на модель: 4
GВ867-86
4
3

Номер детали на чертеже:

3

Корпус

Заводской номер: CBN-F32-02 Количество на модель: 1
CBN-F32-02
1
4

Номер детали на чертеже:

4

Втулка вала

Заводской номер: CBN-F32-03 Количество на модель: 2
CBN-F32-03
2
5

Номер детали на чертеже:

5

Ведущая шестерня

Заводской номер: CBN-F32-04 Количество на модель: 1
CBN-F32-04
1
6

Номер детали на чертеже:

6

Уплотнительное кольцо типа

Заводской номер: CBN-F32-05 Количество на модель: 2
CBN-F32-05
2
7

Номер детали на чертеже:

7

Шайба

Заводской номер: GВ859-87 Количество на модель: 8
GВ859-87
8
8

Номер детали на чертеже:

8

Винт М8х30

Заводской номер: GB70-2000 Количество на модель: 8
GB70-2000
8
9

Номер детали на чертеже:

9

Кольцо

Заводской номер: GB9877.1-88 Количество на модель: 1
GB9877.1-88
1
10

Номер детали на чертеже:

10

Кольцо

Заводской номер: GВ893.1-86 Количество на модель: 1
GВ893.1-86
1
11

Номер детали на чертеже:

11

Защитный чехол вала

Заводской номер: CBN-F32-07 Количество на модель: 1
CBN-F32-07
1
12

Номер детали на чертеже:

12

Ограничительная скоба

Заводской номер: CB-F63-04 Количество на модель: 1
CB-F63-04
1
13

Номер детали на чертеже:

13

Передняя крышка

Заводской номер: CBN-F32-06 Количество на модель: 1
CBN-F32-06
1
14

Номер детали на чертеже:

14

Уплотнительное кольцо типа

Заводской номер: CBN-E32-06 Количество на модель: 1
CBN-E32-06
1
15

Номер детали на чертеже:

15

Ведомая шестерня

Заводской номер: CBN-F32-08 Количество на модель: 1
CBN-F32-08
1
16

Номер детали на чертеже:

16

Заглушка выпускного отверстия

Заводской номер: СВ32-104 Количество на модель: 1
СВ32-104
1
17

Номер детали на чертеже:

17

Пробка впускного отверстия

Заводской номер: СВ32-103 Количество на модель: 1
СВ32-103
1
