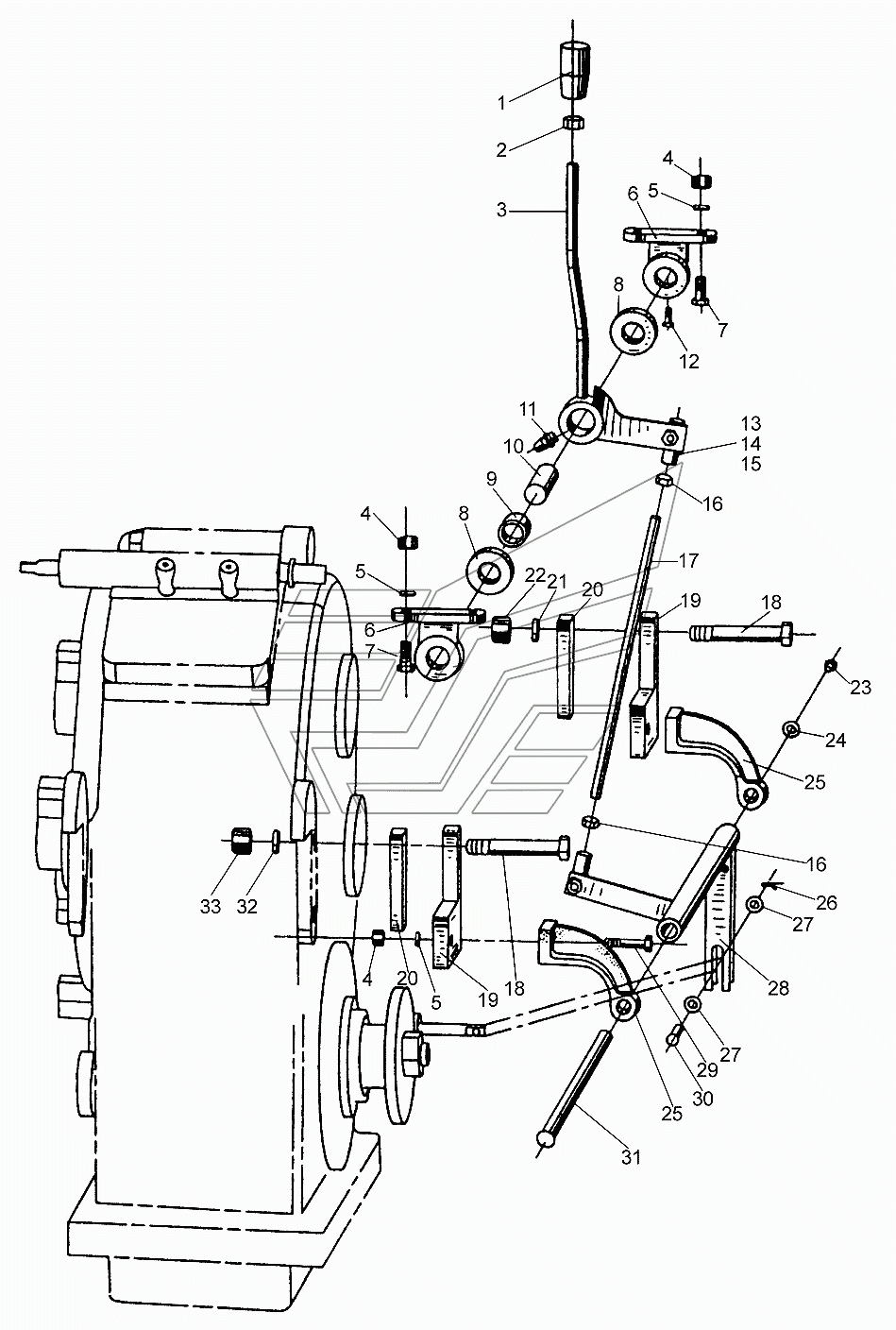

Управление с большой и малой скоростью LW300FN. Каталог 2013г.

Вилочный механизм переключения высокой и низкой передач LW300FN Система ведущего моста LW300FN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Knob M12

Заводской номер: ZL40.7.1-16 Количество на модель: 1
ZL40.7.1-16
1
2

Номер детали на чертеже:

2

Гайка М12

Заводской номер: ГайкаМ12 Количество на модель: 1
ГайкаМ12
1
3

Номер детали на чертеже:

3

Рычаг управления

Заводской номер: Z3.7.6A Количество на модель: 1
Z3.7.6A
1
4

Номер детали на чертеже:

4

Гайка

Заводской номер: GВ6170-86 Количество на модель: 8
GВ6170-86
8
5

Номер детали на чертеже:

5

Шайба

Заводской номер: GВ93-87 Количество на модель: 8
GВ93-87
8
6

Номер детали на чертеже:

6

Fixing Seat

Заводской номер: ZL40.10.7-4A Количество на модель: 2
ZL40.10.7-4A
2
7

Номер детали на чертеже:

7

Болт

Заводской номер: GВ5782-86 Количество на модель: 4
GВ5782-86
4
8

Номер детали на чертеже:

8

Spacer

Заводской номер: ZL40.10.7-3A Количество на модель: 2
ZL40.10.7-3A
2
9

Номер детали на чертеже:

9

Lining Bushing

Заводской номер: ZL40.10.7-1A Количество на модель: 1
ZL40.10.7-1A
1
10

Номер детали на чертеже:

10

Shaft

Заводской номер: Z3.7-5 Количество на модель: 1
Z3.7-5
1
11

Номер детали на чертеже:

11

Масленка 45°M10xl

Заводской номер: JB/T7940.2-19 Количество на модель: 1
JB/T7940.2-19
1
12

Номер детали на чертеже:

12

Винт

Заводской номер: GB86-88 Количество на модель: 2
GB86-88
2
13

Номер детали на чертеже:

13

Стык

Заводской номер: Z3.7.5-2 Количество на модель: 2
Z3.7.5-2
2
14

Номер детали на чертеже:

14

Вал штифта

Заводской номер: GВ882-86 Количество на модель: 2
GВ882-86
2
15

Номер детали на чертеже:

15

Штифт

Заводской номер: GВ91-86 Количество на модель: 2
GВ91-86
2
17

Номер детали на чертеже:

17

Прицепной шатун

Заводской номер: Z3.7.5-1 Количество на модель: 1
Z3.7.5-1
1
19

Номер детали на чертеже:

19

Plate

Заводской номер: Z3.7-3 Количество на модель: 2
Z3.7-3
2
20

Номер детали на чертеже:

20

Plate

Заводской номер: Z3.7-2 Количество на модель: 2
Z3.7-2
2
22

Номер детали на чертеже:

22

Гайка М16

Заводской номер: ГайкаМ16 Количество на модель: 4
ГайкаМ16
4
23

Номер детали на чертеже:

23

Болт

Заводской номер: GВ5783-86 Количество на модель: 1
GВ5783-86
1
24

Номер детали на чертеже:

24

Washer

Заводской номер: Z3.7-8 Количество на модель: 1
Z3.7-8
1
25

Номер детали на чертеже:

25

Support

Заводской номер: Z3.7-7 Количество на модель: 2
Z3.7-7
2
27

Номер детали на чертеже:

27

Шайба

Заводской номер: GВ97.1-85 Количество на модель: 2
GВ97.1-85
2
28

Номер детали на чертеже:

28

Lower Mechanism

Заводской номер: Z3.7.4 Количество на модель: 1
Z3.7.4
1
31

Номер детали на чертеже:

31

Shaft

Заводской номер: Z3.7-4 Количество на модель: 1
Z3.7-4
1
