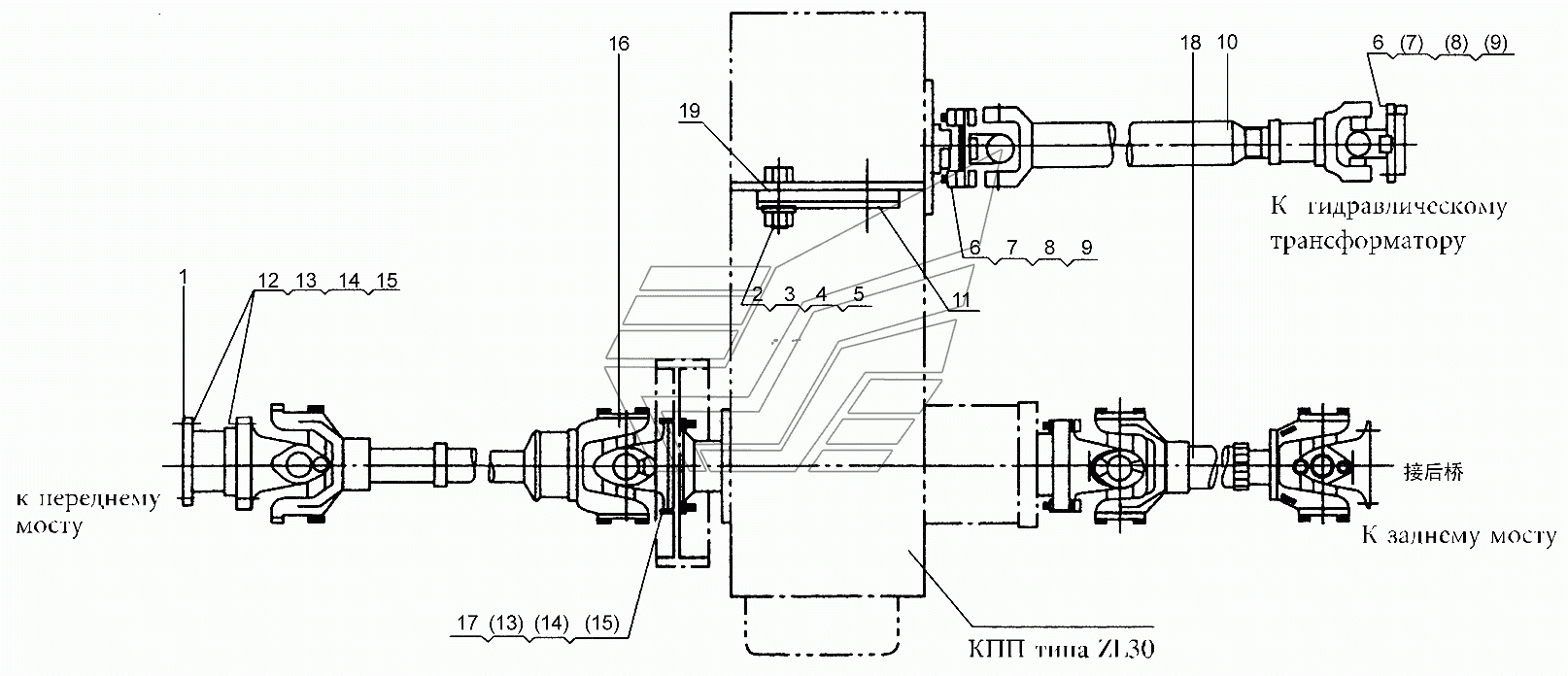

Передаточный вал в сборе LW300FN. Каталог 2013г.

Тормоз в сборе LW300FN Главный приводный вал 101148 LW300FN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
2
3
4
5
6
7
8
9
10
12
13
14
16
17
18
19

Масштаб

Исходный размер Вместить изображение
2

Номер детали на чертеже:

2

Болт M16x80

Заводской номер: 805000411 Количество на модель: 4
805000411
4
3

Номер детали на чертеже:

3

Замковая гайка M16

Заводской номер: 805200211 Количество на модель: 4
805200211
4
4

Номер детали на чертеже:

4

Шайба 16

Заводской номер: 805300011 Количество на модель: 4
805300011
4
5

Номер детали на чертеже:

5

Шайба 16

Заводской номер: 805300013 Количество на модель: 4
805300013
4
6

Номер детали на чертеже:

6

Болт M12x40

Заводской номер: 250100171 Количество на модель: 8
250100171
8
7

Номер детали на чертеже:

7

Шайба 12

Заводской номер: 805300018 Количество на модель: 8
805300018
8
8

Номер детали на чертеже:

8

Гайка М12

Заводской номер: 805201469 Количество на модель: 8
805201469
8
9

Номер детали на чертеже:

9

Штифт 3.2x25

Заводской номер: 805600026 Количество на модель: 8
805600026
8
10

Номер детали на чертеже:

10

Главный приводный вал

Заводской номер: 250100113 Количество на модель: 1
250100113
1
12

Номер детали на чертеже:

12

Болт M14x45

Заводской номер: 805002171 Количество на модель: 12
805002171
12
13

Номер детали на чертеже:

13

Шайба 14

Заводской номер: 805300144 Количество на модель: 16
805300144
16
14

Номер детали на чертеже:

14

Гайка М14

Заводской номер: 805201470 Количество на модель: 16
805201470
16
16

Номер детали на чертеже:

16

Передний передаточный вал

Заводской номер: 250100114 Количество на модель: 1
250100114
1
17

Номер детали на чертеже:

17

Болт M14х56

Заводской номер: 250100172 Количество на модель: 4
250100172
4
18

Номер детали на чертеже:

18

Задний передаточный вал

Заводской номер: 250100412 Количество на модель: 1
250100412
1
19

Номер детали на чертеже:

19

Шайба

Заводской номер: 250100173 Количество на модель: 2
250100173
2
