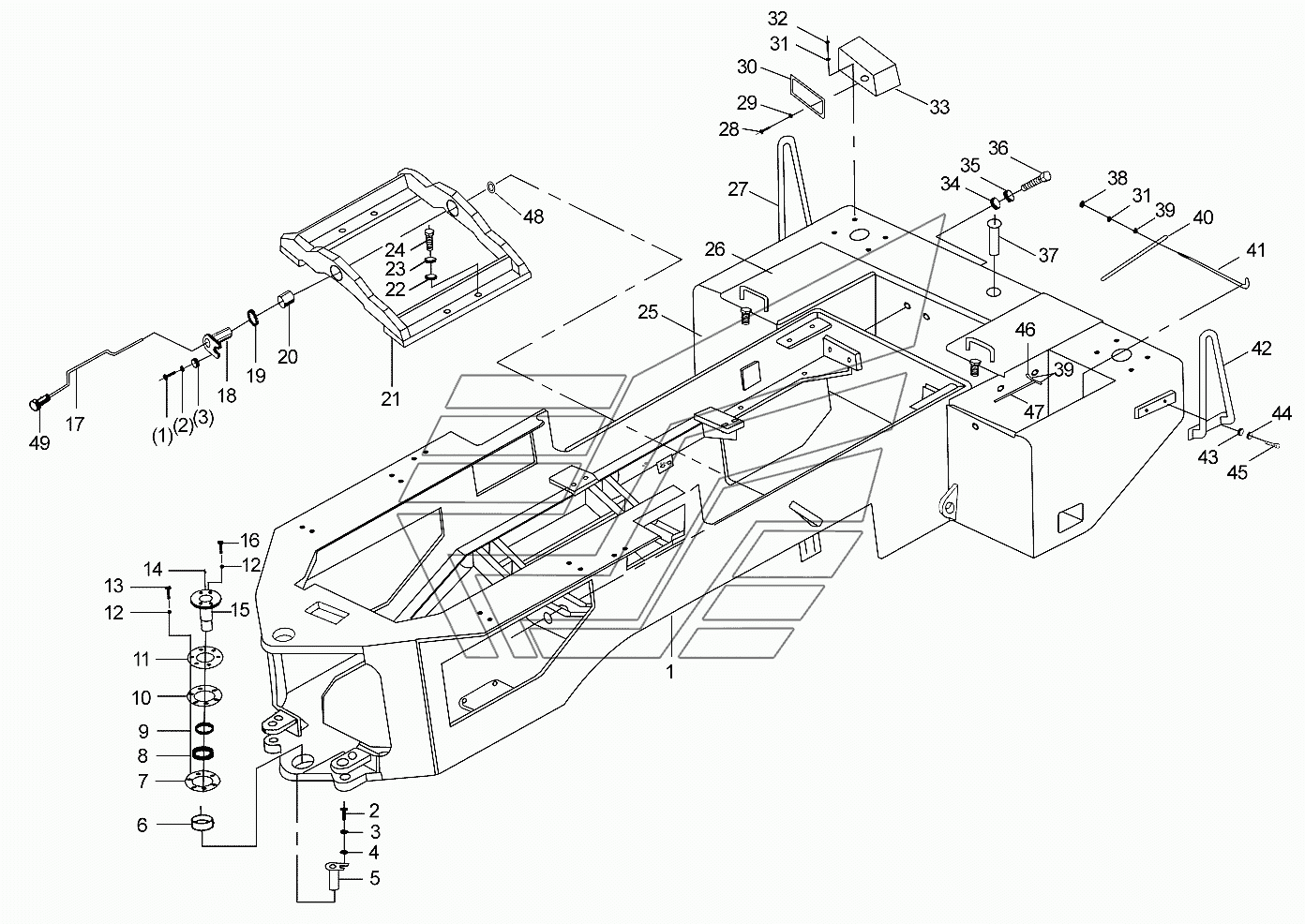

Задняя рама LW300FN. Каталог 2013г.

Передняя рама LW300FN Рабочая гидросистема LW300FN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Задняя рама

Заводской номер: 251703050 Количество на модель: 1
251703050
1
1

Номер детали на чертеже:

1

Задняя рама

Заводской номер: 251703118 Количество на модель: 1
251703118
1
2

Номер детали на чертеже:

2

Болт М10х20

Заводской номер: 805000714 Количество на модель: 4
805000714
4
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 250100183 Количество на модель: 4
250100183
4
4

Номер детали на чертеже:

4

Шайба 10

Заводской номер: 805300014 Количество на модель: 4
805300014
4
5

Номер детали на чертеже:

5

Штифт заднего поворота

Заводской номер: 250500158 Количество на модель: 2
250500158
2
6

Номер детали на чертеже:

6

Стальная втулка

Заводской номер: 250100127 Количество на модель: 2
250100127
2
7

Номер детали на чертеже:

7

Нижний фланец

Заводской номер: 250100182 Количество на модель: 2
250100182
2
8

Номер детали на чертеже:

8

Откидной подшипник GE60ES

Заводской номер: 800511234 Количество на модель: 2
800511234
2
9

Номер детали на чертеже:

9

О-образное кольцо

Заводской номер: 801100113 Количество на модель: 2
801100113
2
10

Номер детали на чертеже:

10

Регулирующая шайба

Заводской номер: 250100424 Количество на модель: 1
250100424
1
11

Номер детали на чертеже:

11

Верхний фланец

Заводской номер: 250100181 Количество на модель: 2
250100181
2
12

Номер детали на чертеже:

12

Шайба 12

Заводской номер: 805300018 Количество на модель: 20
805300018
20
13

Номер детали на чертеже:

13

Болт M12x60

Заводской номер: 805000032 Количество на модель: 12
805000032
12
14

Номер детали на чертеже:

14

Масленка 45°М10х1

Заводской номер: 801100339 Количество на модель: 2
801100339
2
15

Номер детали на чертеже:

15

Верхний шарнирный палец

Заводской номер: 250100215 Количество на модель: 1
250100215
1
15

Номер детали на чертеже:

15

Нижний шарнирный палец

Заводской номер: 251703081 Количество на модель: 1
251703081
1
16

Номер детали на чертеже:

16

Болт М12х30

Заводской номер: 805000716 Количество на модель: 8
805000716
8
17

Номер детали на чертеже:

17

Заливная труба

Заводской номер: 250100870 Количество на модель: 2
250100870
2
18

Номер детали на чертеже:

18

Палец вспомогательной рамы

Заводской номер: 250100212 Количество на модель: 2
250100212
2
19

Номер детали на чертеже:

19

Медная шайба

Заводской номер: 250200178 Количество на модель: 2
250200178
2
20

Номер детали на чертеже:

20

Комплект

Заводской номер: 250100180 Количество на модель: 2
250100180
2
21

Номер детали на чертеже:

21

Вспомогательная рама

Заводской номер: 250900177 Количество на модель: 1
250900177
1
22

Номер детали на чертеже:

22

Гайка М24

Заводской номер: 805201458 Количество на модель: 8
805201458
8
23

Номер детали на чертеже:

23

Шайба 24

Заводской номер: 805300034 Количество на модель: 8
805300034
8
24

Номер детали на чертеже:

24

Болт М24х2х220

Заводской номер: 805000671 Количество на модель: 8
805000671
8
25

Номер детали на чертеже:

25

Контргруз

Заводской номер: 250900220 Количество на модель: 1
250900220
1
26

Номер детали на чертеже:

26

Крышка левой коробки

Заводской номер: 250900227 Количество на модель: 1
250900227
1
26

Номер детали на чертеже:

26

Крышка правой коробки

Заводской номер: 250900228 Количество на модель: 1
250900228
1
27

Номер детали на чертеже:

27

Право-задний кронштейн-поручень

Заводской номер: 250700106 Количество на модель: 1
250700106
1
28

Номер детали на чертеже:

28

Винт М5х12

Заводской номер: 805100056 Количество на модель: 8
805100056
8
29

Номер детали на чертеже:

29

Шайба 5

Заводской номер: 805300119 Количество на модель: 12
805300119
12
30

Номер детали на чертеже:

30

Перекрытие за фанарем

Заводской номер: 252100432 Количество на модель: 2
252100432
2
31

Номер детали на чертеже:

31

Шайба 8

Заводской номер: 805300010 Количество на модель: 12
805300010
12
32

Номер детали на чертеже:

32

Болт М8х16

Заводской номер: 805000033 Количество на модель: 12
805000033
12
33

Номер детали на чертеже:

33

Опора фары

Заводской номер: 252100428 Количество на модель: 8
252100428
8
34

Номер детали на чертеже:

34

Шайба 24

Заводской номер: 805300021 Количество на модель: 2
805300021
2
36

Номер детали на чертеже:

36

Болт М24х200

Заводской номер: 805002851 Количество на модель: 4
805002851
4
37

Номер детали на чертеже:

37

Буксирный палец

Заводской номер: 250100646 Количество на модель: 1
250100646
1
38

Номер детали на чертеже:

38

Гайка М8

Заводской номер: 805200045 Количество на модель: 4
805200045
4
39

Номер детали на чертеже:

39

Шайба 8

Заводской номер: 805300069 Количество на модель: 12
805300069
12
40

Номер детали на чертеже:

40

Стопорный угольник

Заводской номер: 250900221 Количество на модель: 2
250900221
2
41

Номер детали на чертеже:

41

Крепежный бош

Заводской номер: 250900222 Количество на модель: 4
250900222
4
42

Номер детали на чертеже:

42

Кронштейн-поручень лево-задний

Заводской номер: 250700111 Количество на модель: 1
250700111
1
43

Номер детали на чертеже:

43

Шайба 16

Заводской номер: 805300013 Количество на модель: 4
805300013
4
44

Номер детали на чертеже:

44

Шайба 16

Заводской номер: 805300011 Количество на модель: 4
805300011
4
46

Номер детали на чертеже:

46

Шплинт 2х20

Заводской номер: 805603355 Количество на модель: 2
805603355
2
47

Номер детали на чертеже:

47

Упорный стержень

Заводской номер: 252100434 Количество на модель: 2
252100434
2
48

Номер детали на чертеже:

48

Регулирующая шайба

Заводской номер: 269900185 Количество на модель: 4
269900185
4
49

Номер детали на чертеже:

49

Масленка M10x1

Заводской номер: 801100336 Количество на модель: 4
801100336
4
