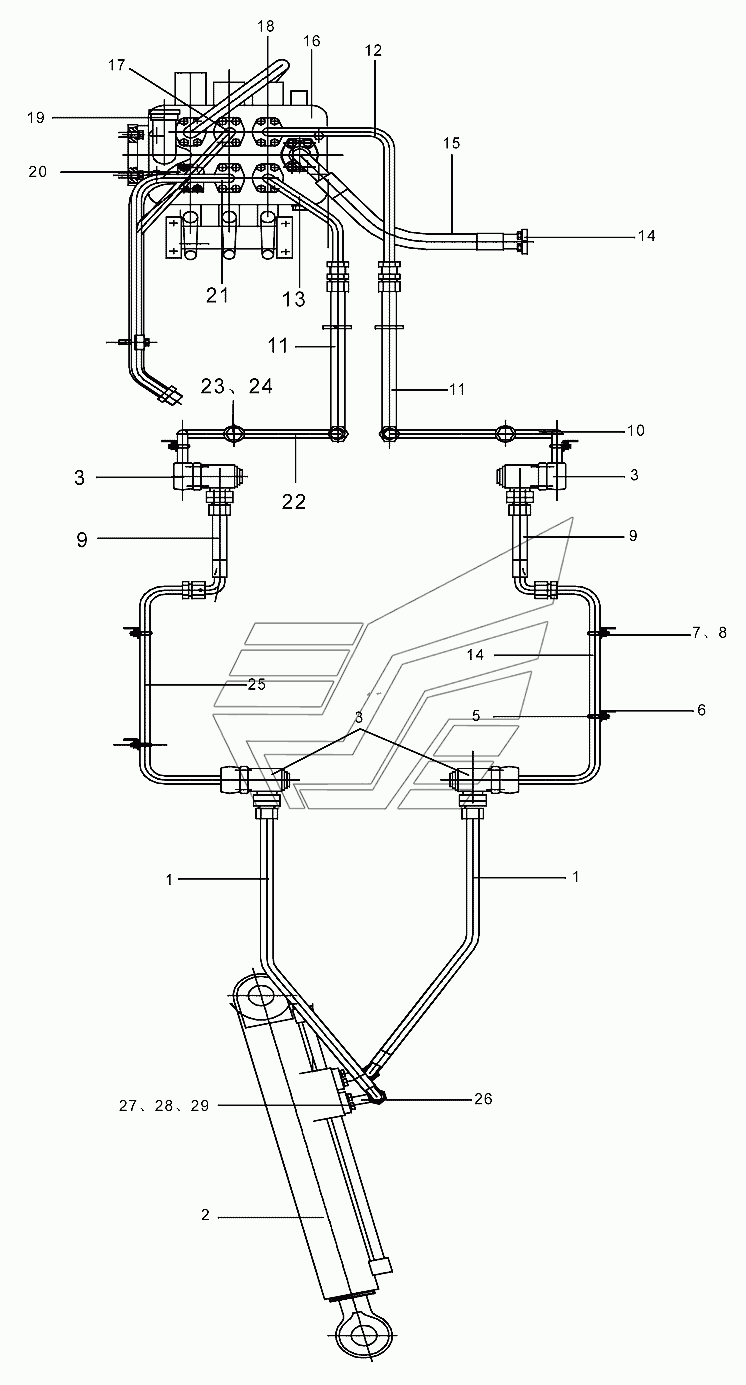

Трехсекционная гидросистема с боковой разгрузки LW300FN. Каталог 2013г.

Трехсекционная система захвата (II) LW300FN Система рабочего шатуна LW300FN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гибкий рукав в сборе

Заводской номер: 250900368 Количество на модель: 2
250900368
2
2

Номер детали на чертеже:

2

Цилиндр с боковой разгрузки

Заводской номер: 251901748 Количество на модель: 1
251901748
1
3

Номер детали на чертеже:

3

Поворотный штуцер

Заводской номер: 252101043 Количество на модель: 4
252101043
4
4

Номер детали на чертеже:

4

Левая стальная труба стрелы

Заводской номер: 250500222 Количество на модель: 1
250500222
1
5

Номер детали на чертеже:

5

U-образный болт

Заводской номер: 250100362 Количество на модель: 6
250100362
6
6

Номер детали на чертеже:

6

Стойка

Заводской номер: 251900317 Количество на модель: 6
251900317
6
7

Номер детали на чертеже:

7

Шайба 8

Заводской номер: 805300010 Количество на модель: 12
805300010
12
8

Номер детали на чертеже:

8

Гайка М8

Заводской номер: 805200045 Количество на модель: 12
805200045
12
9

Номер детали на чертеже:

9

Гибкий рукав в сборе

Заводской номер: 250500219 Количество на модель: 2
250500219
2
10

Номер детали на чертеже:

10

Жесткая труба передней рамы

Заводской номер: 250500434 Количество на модель: 1
250500434
1
11

Номер детали на чертеже:

11

Гибкий рукав в сборе

Заводской номер: 250500215 Количество на модель: 2
250500215
2
12

Номер детали на чертеже:

12

Жесткая труба в сборе

Заводской номер: 250500427 Количество на модель: 1
250500427
1
13

Номер детали на чертеже:

13

Жесткая труба в сборе

Заводской номер: 250500440 Количество на модель: 1
250500440
1
14

Номер детали на чертеже:

14

Блок фланцев

Заводской номер: 803164272 Количество на модель: 2
803164272
2
15

Номер детали на чертеже:

15

Гибкий рукав в сборе

Заводской номер: 251700233 Количество на модель: 1
251700233
1
16

Номер детали на чертеже:

16

Многоканальный клапан

Заводской номер: 803004040 Количество на модель: 1
803004040
1
17

Номер детали на чертеже:

17

Масляная труба

Заводской номер: 250500211 Количество на модель: 1
250500211
1
18

Номер детали на чертеже:

18

Масляная труба

Заводской номер: 250500424 Количество на модель: 1
250500424
1
19

Номер детали на чертеже:

19

Стальная трубка

Заводской номер: 250100810 Количество на модель: 1
250100810
1
20

Номер детали на чертеже:

20

Масляная труба

Заводской номер: 250500423 Количество на модель: 1
250500423
1
21

Номер детали на чертеже:

21

Масляная труба

Заводской номер: 250500426 Количество на модель: 1
250500426
1
22

Номер детали на чертеже:

22

Жесткая труба передней рамы

Заводской номер: 250500433 Количество на модель: 1
250500433
1
23

Номер детали на чертеже:

23

Пробка M14x1.5

Заводской номер: 803100694 Количество на модель: 2
803100694
2
24

Номер детали на чертеже:

24

Шайба 14

Заводской номер: 805301410 Количество на модель: 2
805301410
2
25

Номер детали на чертеже:

25

Правая стальная труба стрелы

Заводской номер: 250500220 Количество на модель: 1
250500220
1
26

Номер детали на чертеже:

26

Стальная трубка

Заводской номер: 252601597 Количество на модель: 1
252601597
1
27

Номер детали на чертеже:

27

Болт М10х30

Заводской номер: 805000043 Количество на модель: 8
805000043
8
28

Номер детали на чертеже:

28

Шайба 10

Заводской номер: 805300014 Количество на модель: 8
805300014
8
29

Номер детали на чертеже:

29

О-образное уплотнительное колцьо 28x3.55

Заводской номер: 801100061 Количество на модель: 2
801100061
2
