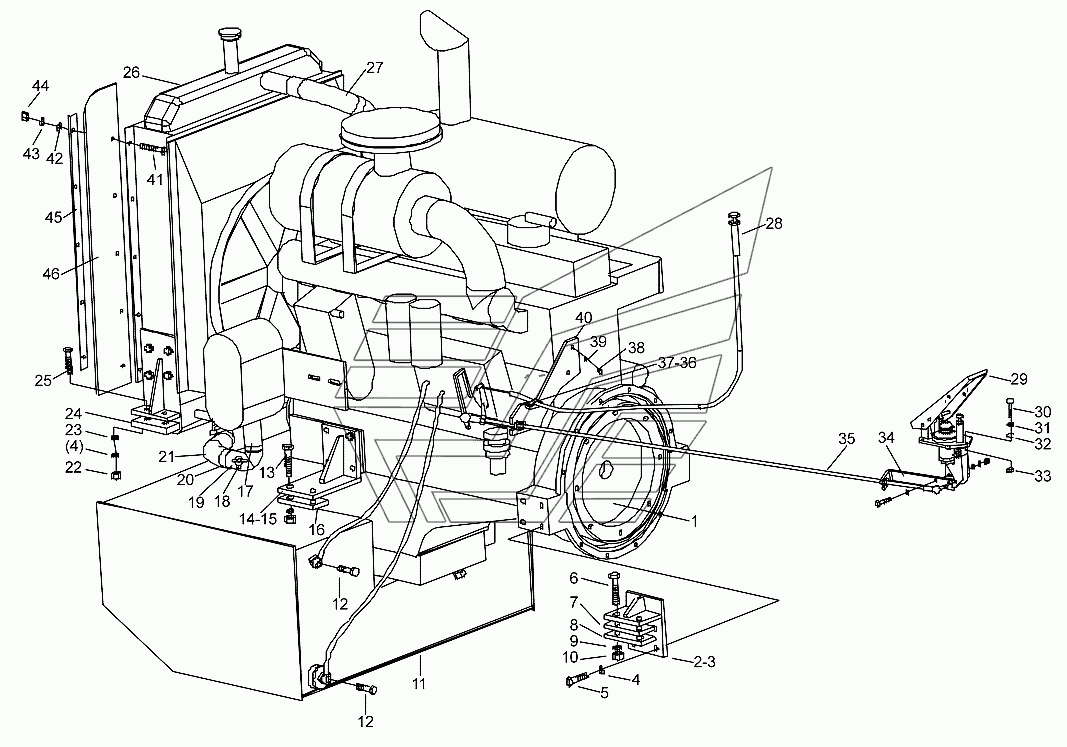

Система двигателя LW300FN. Каталог 2013г.

Перечень ремонтного обслуживания LW300FN Система двигателя LW300FN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Дизель-мотор

Заводской номер: 800105030 Количество на модель: 1
800105030
1
2

Номер детали на чертеже:

2

Передняя опора

Заводской номер: 250100463 Количество на модель: 1
250100463
1
3

Номер детали на чертеже:

3

Передняя опора

Заводской номер: 250100572 Количество на модель: 1
250100572
1
4

Номер детали на чертеже:

4

Шайба 12

Заводской номер: 805300018 Количество на модель: 20
805300018
20
5

Номер детали на чертеже:

5

Болт М12х30

Заводской номер: 805000716 Количество на модель: 16
805000716
16
6

Номер детали на чертеже:

6

Болт M16x80

Заводской номер: 805000411 Количество на модель: 4
805000411
4
7

Номер детали на чертеже:

7

Подстилка

Заводской номер: 250100459 Количество на модель: 2
250100459
2
8

Номер детали на чертеже:

8

Подстилка

Заводской номер: 250100352 Количество на модель: 2
250100352
2
9

Номер детали на чертеже:

9

Шайба 16

Заводской номер: 805300011 Количество на модель: 8
805300011
8
10

Номер детали на чертеже:

10

Гайка М16

Заводской номер: 805200051 Количество на модель: 8
805200051
8
11

Номер детали на чертеже:

11

Топливный бак

Заводской номер: 251702897 Количество на модель: 1
251702897
1
12

Номер детали на чертеже:

12

Болт

Заводской номер: 269900183 Количество на модель: 2
269900183
2
13

Номер детали на чертеже:

13

Болт M16x70

Заводской номер: 805000503 Количество на модель: 4
805000503
4
14

Номер детали на чертеже:

14

Право-задняя опора

Заводской номер: 250100460 Количество на модель: 1
250100460
1
15

Номер детали на чертеже:

15

Лево-задняя опора

Заводской номер: 250100461 Количество на модель: 1
250100461
1
16

Номер детали на чертеже:

16

Колодка

Заводской номер: 250100351 Количество на модель: 2
250100351
2
17

Номер детали на чертеже:

17

Гибкий рукав

Заводской номер: 250900143 Количество на модель: 1
250900143
1
18

Номер детали на чертеже:

18

Водовыпускной кран

Заводской номер: 227301565 Количество на модель: 1
227301565
1
19

Номер детали на чертеже:

19

Соединение отвода

Заводской номер: 250900168 Количество на модель: 1
250900168
1
20

Номер детали на чертеже:

20

Хомут ф51-ф70

Заводской номер: 801900068 Количество на модель: 6
801900068
6
21

Номер детали на чертеже:

21

Гибкий рукав

Заводской номер: 250900144 Количество на модель: 1
250900144
1
22

Номер детали на чертеже:

22

Гайка М12

Заводской номер: 805201516 Количество на модель: 4
805201516
4
23

Номер детали на чертеже:

23

Шайба 12

Заводской номер: 805300020 Количество на модель: 4
805300020
4
24

Номер детали на чертеже:

24

Шайба

Заводской номер: 250100147 Количество на модель: 2
250100147
2
25

Номер детали на чертеже:

25

Болт М12х60

Заводской номер: 805000099 Количество на модель: 4
805000099
4
26

Номер детали на чертеже:

26

Комбинация водомасляного радиатора

Заводской номер: 800101763 Количество на модель: 1
800101763
1
27

Номер детали на чертеже:

27

Гибкий рукав

Заводской номер: 250900176 Количество на модель: 1
250900176
1
28

Номер детали на чертеже:

28

Комбинация водомасляного радиатора

Заводской номер: 250900564 Количество на модель: 1
250900564
1
29

Номер детали на чертеже:

29

Клапан управления газом

Заводской номер: 252600777 Количество на модель: 1
252600777
1
30

Номер детали на чертеже:

30

Болт М6х25

Заводской номер: 4003012GB Количество на модель: 5
4003012GB
5
31

Номер детали на чертеже:

31

Шайба М6

Заводской номер: 805300030 Количество на модель: 6
805300030
6
32

Номер детали на чертеже:

32

Шайба М6

Заводской номер: 805300029 Количество на модель: 8
805300029
8
33

Номер детали на чертеже:

33

Гайка М6

Заводской номер: 805200053 Количество на модель: 3
805200053
3
34

Номер детали на чертеже:

34

Опора мягкого вала

Заводской номер: 252100843 Количество на модель: 1
252100843
1
35

Номер детали на чертеже:

35

Гибкий вал управления

Заводской номер: 250900171 Количество на модель: 1
250900171
1
36

Номер детали на чертеже:

36

Болт М6х12

Заводской номер: 805000008 Количество на модель: 1
805000008
1
37

Номер детали на чертеже:

37

Изогнутая пластинка

Заводской номер: 251900372 Количество на модель: 1
251900372
1
38

Номер детали на чертеже:

38

Болт М8х20

Заводской номер: 805000018 Количество на модель: 2
805000018
2
39

Номер детали на чертеже:

39

Шайба 8

Заводской номер: 805300010 Количество на модель: 2
805300010
2
40

Номер детали на чертеже:

40

Опора

Заводской номер: 250900381 Количество на модель: 1
250900381
1
41

Номер детали на чертеже:

41

Болт М8х25

Заводской номер: 805000017 Количество на модель: 8
805000017
8
42

Номер детали на чертеже:

42

Шайба 8

Заводской номер: 805300069 Количество на модель: 8
805300069
8
43

Номер детали на чертеже:

43

Шайба 10

Заводской номер: 805300014 Количество на модель: 10
805300014
10
44

Номер детали на чертеже:

44

Гайка М8

Заводской номер: 805200045 Количество на модель: 8
805200045
8
45

Номер детали на чертеже:

45

Нажимная планка

Заводской номер: 250900245 Количество на модель: 2
250900245
2
46

Номер детали на чертеже:

46

Резина

Заводской номер: 250900246 Количество на модель: 2
250900246
2
Перечень ремонтного обслуживания LW300FN Система двигателя LW300FN
