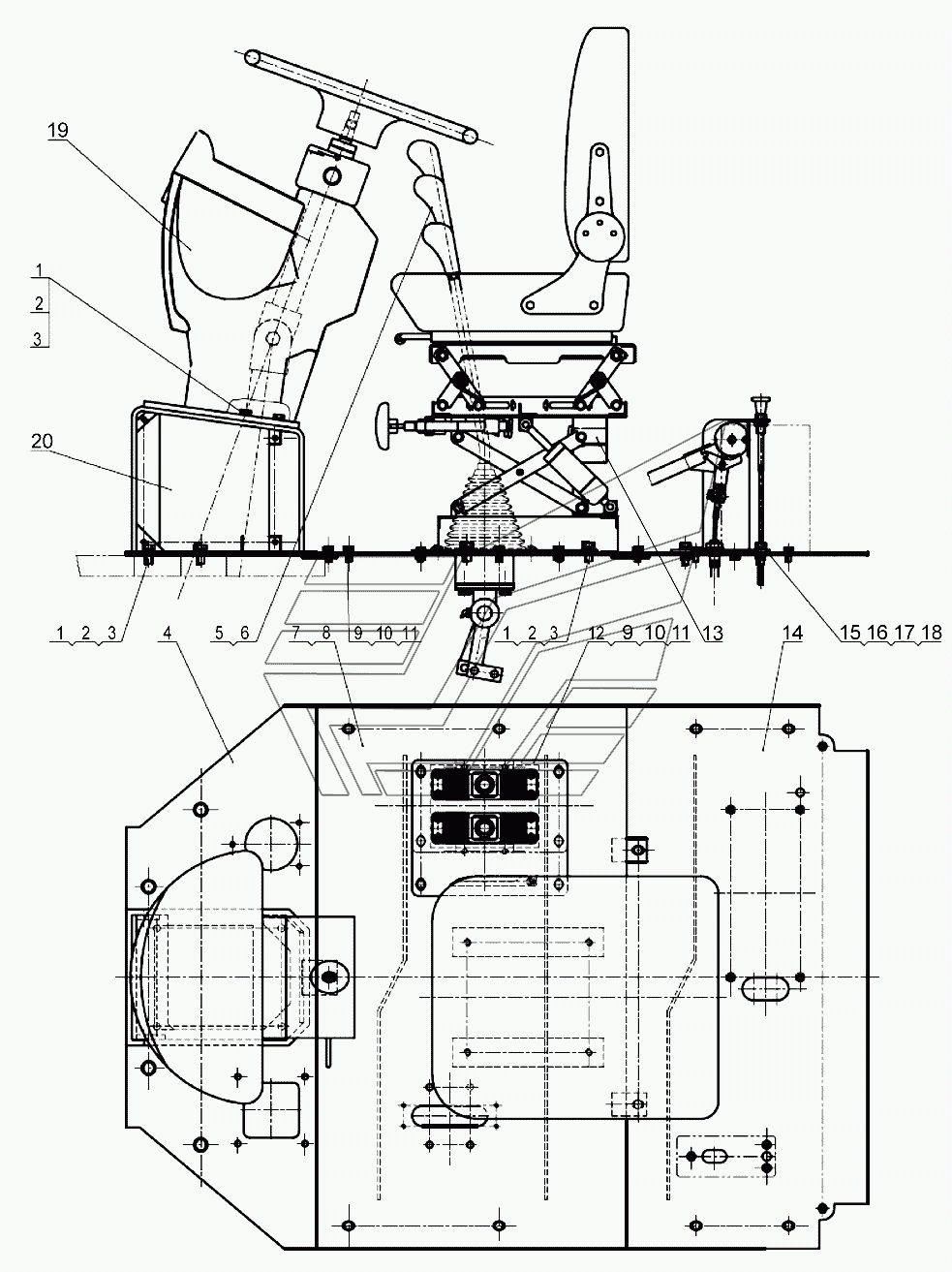

Пол в сборе 251702744 LW300FN. Каталог 2013г.

Пол в сборе 251702719 LW300FN Сиденье в сборе 801902761 XGZY01-II LW300FN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт M12x25

Заводской номер: 805000715 Количество на модель: 12
805000715
12
2

Номер детали на чертеже:

2

Шайба 12

Заводской номер: 805300018 Количество на модель: 12
805300018
12
3

Номер детали на чертеже:

3

Шайба 12

Заводской номер: 805300020 Количество на модель: 12
805300020
12
4

Номер детали на чертеже:

4

Передняя опора

Заводской номер: 251700247 Количество на модель: 1
251700247
1
5

Номер детали на чертеже:

5

Система двухсекционного

Заводской номер: 251700413 Количество на модель: 1
251700413
1
6

Номер детали на чертеже:

6

Винт М5х12

Заводской номер: 805100056 Количество на модель: 8
805100056
8
7

Номер детали на чертеже:

7

Промежуточный башмак

Заводской номер: 251700239 Количество на модель: 1
251700239
1
8

Номер детали на чертеже:

8

Резиновый пол

Заводской номер: 251702723 Количество на модель: 1
251702723
1
9

Номер детали на чертеже:

9

Болт М8х20

Заводской номер: 805000018 Количество на модель: 15
805000018
15
10

Номер детали на чертеже:

10

Шайба 8

Заводской номер: 805300069 Количество на модель: 15
805300069
15
11

Номер детали на чертеже:

11

Шайба 8

Заводской номер: 805300010 Количество на модель: 15
805300010
15
12

Номер детали на чертеже:

12

Плита перекрытия

Заводской номер: 251700258 Количество на модель: 1
251700258
1
13

Номер детали на чертеже:

13

Сиденье в сборе

Заводской номер: 801902761 Количество на модель: 1
801902761
1
14

Номер детали на чертеже:

14

Задний башмак II

Заводской номер: 251700241 Количество на модель: 1
251700241
1
15

Номер детали на чертеже:

15

Болт М10х30

Заводской номер: 805000043 Количество на модель: 3
805000043
3
16

Номер детали на чертеже:

16

Шайба 10

Заводской номер: 805300014 Количество на модель: 3
805300014
3
17

Номер детали на чертеже:

17

Шайба 10

Заводской номер: 805300017 Количество на модель: 3
805300017
3
18

Номер детали на чертеже:

18

Ручной регулятор

Заводской номер: 251700457 Количество на модель: 1
251700457
1
19

Номер детали на чертеже:

19

Аппаратный стол в сборе

Заводской номер: 251703192 Количество на модель: 1
251703192
1
20

Номер детали на чертеже:

20

Защитный кожух в сборе

Заводской номер: 251700262 Количество на модель: 1
251700262
1
