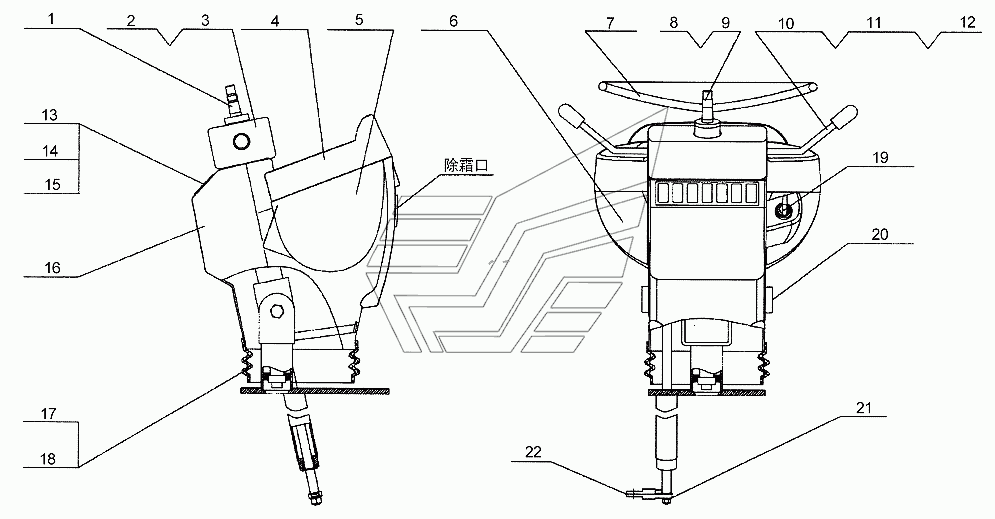

Прибор в сборе 251702993 LW300FN. Каталог 2013г.

Система трехсекционного рычага управления LW300FN Прибор в сборе 251703192 LW300FN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16
17
18
19
20
21
22

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Поворотный механизм XCMG в сборе

Заводской номер: LW300F.10.3-01 Количество на модель: 1
LW300F.10.3-01
1
2

Номер детали на чертеже:

2

Блок коробки управления выключателем

Заводской номер: LW300F.10.3-02 Количество на модель: 1
LW300F.10.3-02
1
3

Номер детали на чертеже:

3

Знак передач

Заводской номер: LW300F.10.3-04 Количество на модель: 1
LW300F.10.3-04
1
4

Номер детали на чертеже:

4

Прибор верхнего корпуса в сборе

Заводской номер: LW300F.10.3-05 Количество на модель: 1
LW300F.10.3-05
1
5

Номер детали на чертеже:

5

Правый верхний корпус

Заводской номер: LW300F.10.3-06 Количество на модель: 1
LW300F.10.3-06
1
6

Номер детали на чертеже:

6

Левый верхний корпус

Заводской номер: LW300F.10.3-07 Количество на модель: 1
LW300F.10.3-07
1
7

Номер детали на чертеже:

7

Рулевое колесо Ф380

Заводской номер: 860114369 Количество на модель: 1
860114369
1
8

Номер детали на чертеже:

8

Гайка M16x1.5

Заводской номер: GB/T6173 Количество на модель: 1
GB/T6173
1
9

Номер детали на чертеже:

9

Пружинная шайба ф16

Заводской номер: GВ/Т859 Количество на модель: 1
GВ/Т859
1
10

Номер детали на чертеже:

10

Поворотный выключатель

Заводской номер: JK805A-HC Количество на модель: 1
JK805A-HC
1
11

Номер детали на чертеже:

11

Бугель комбинированного выключателя

Заводской номер: Бугель Количество на модель: 1
Бугель
1
12

Номер детали на чертеже:

12

Блок

Заводской номер: Блок Количество на модель: 1
Блок
1
13

Номер детали на чертеже:

13

Выключатель передней фары

Заводской номер: JK931-028 Количество на модель: 1
JK931-028
1
14

Номер детали на чертеже:

14

Выключатель

Заводской номер: JК931-002 Количество на модель: 1
JК931-002
1
16

Номер детали на чертеже:

16

Задняя подшивка

Заводской номер: Подшивка Количество на модель: 1
Подшивка
1
17

Номер детали на чертеже:

17

Оболочка соединительной буксы

Заводской номер: Оболочка Количество на модель: 1
Оболочка
1
18

Номер детали на чертеже:

18

Установочная пережимка втулки

Заводской номер: Установочная Количество на модель: 1
Установочная
1
19

Номер детали на чертеже:

19

Выключатель ключа

Заводской номер: 803604500 Количество на модель: 1
803604500
1
20

Номер детали на чертеже:

20

Коробка предохранителей

Заводской номер: ВХ506 Количество на модель: 2
ВХ506
2
21

Номер детали на чертеже:

21

Замковая гайка M10

Заводской номер: GB/T6187.1 Количество на модель: 1
GB/T6187.1
1
22

Номер детали на чертеже:

22

Вилка

Заводской номер: LW300F.10.3-15 Количество на модель: 1
LW300F.10.3-15
1
