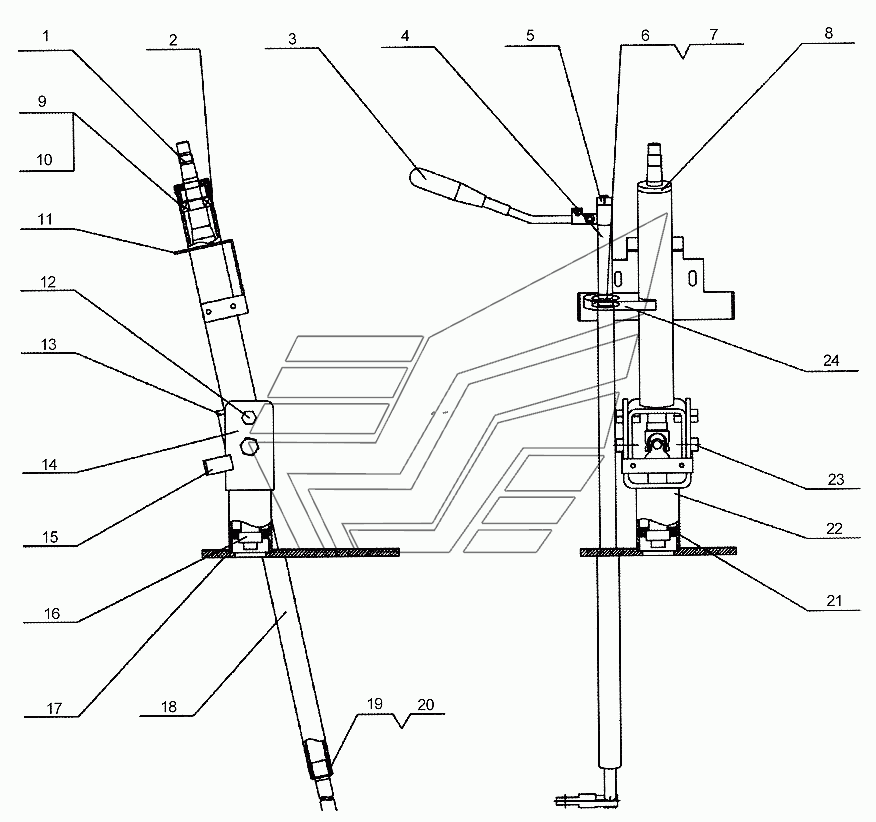

Поворотный механизм в сборе LW300FN. Каталог 2013г.

Прибор в сборе 251703192 LW300FN Новое украшение 251800857 LW300FN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Верхняя рулевая колонна

Заводской номер: LW300F.10.3-01-01 Количество на модель: 1
LW300F.10.3-01-01
1
2

Номер детали на чертеже:

2

Верхнняя втулка

Заводской номер: LW300F.10.3-01-02 Количество на модель: 1
LW300F.10.3-01-02
1
3

Номер детали на чертеже:

3

Блок рукоятки управления

Заводской номер: LW300F.10.3-01-03 Количество на модель: 1
LW300F.10.3-01-03
1
4

Номер детали на чертеже:

4

Рычаг управления переключением передач

Заводской номер: 860117761 Количество на модель: 1
860117761
1
5

Номер детали на чертеже:

5

Замковая гайка M10

Заводской номер: GB/T6187.1 Количество на модель: 1
GB/T6187.1
1
6

Номер детали на чертеже:

6

Подшипник

Заводской номер: 61904 Количество на модель: 1
61904
1
7

Номер детали на чертеже:

7

Борткольцо для вала Ф20

Заводской номер: GВ/Т894.1 Количество на модель: 2
GВ/Т894.1
2
8

Номер детали на чертеже:

8

Блок промежуточного тела

Заводской номер: LW300F.10.3-01-05 Количество на модель: 1
LW300F.10.3-01-05
1
9

Номер детали на чертеже:

9

Подшипник

Заводской номер: 6004-2LS Количество на модель: 2
6004-2LS
2
11

Номер детали на чертеже:

11

Кронштейн верхнего корпуса

Заводской номер: LW300F.10.3-01-06 Количество на модель: 1
LW300F.10.3-01-06
1
12

Номер детали на чертеже:

12

Болт М20

Заводской номер: GB/T5783 Количество на модель: 2
GB/T5783
2
13

Номер детали на чертеже:

13

Верхнняя втулка

Заводской номер: LW300F.10.3-01-07 Количество на модель: 1
LW300F.10.3-01-07
1
14

Номер детали на чертеже:

14

Нижний соединительный кронштейн

Заводской номер: LW300F.10.3-01-08 Количество на модель: 1
LW300F.10.3-01-08
1
15

Номер детали на чертеже:

15

Кронштейн задней подшивки

Заводской номер: LW300F.10.3-01-09 Количество на модель: 1
LW300F.10.3-01-09
1
16

Номер детали на чертеже:

16

Нижняя рулевая колонна

Заводской номер: LW300F.10.3-01-10 Количество на модель: 1
LW300F.10.3-01-10
1
17

Номер детали на чертеже:

17

Башмак

Заводской номер: LW300F.10.3-01-11 Количество на модель: 1
LW300F.10.3-01-11
1
18

Номер детали на чертеже:

18

Втулка управления переключением передач

Заводской номер: LW300F.10.3-01-12 Количество на модель: 1
LW300F.10.3-01-12
1
19

Номер детали на чертеже:

19

Подшипник К20х26х20

Заводской номер: JB/T7918-1997 Количество на модель: 1
JB/T7918-1997
1
21

Номер детали на чертеже:

21

Гильза

Заводской номер: LW300F.10.3-01-13 Количество на модель: 1
LW300F.10.3-01-13
1
22

Номер детали на чертеже:

22

Нижняя втулка

Заводской номер: LW300F.10.3-01-14 Количество на модель: 1
LW300F.10.3-01-14
1
23

Номер детали на чертеже:

23

Вращающийся вал

Заводской номер: LW300F.10.3-01-15 Количество на модель: 2
LW300F.10.3-01-15
2
24

Номер детали на чертеже:

24

Гнездо рычага управления

Заводской номер: LW300F.10.3-01-16 Количество на модель: 1
LW300F.10.3-01-16
1
