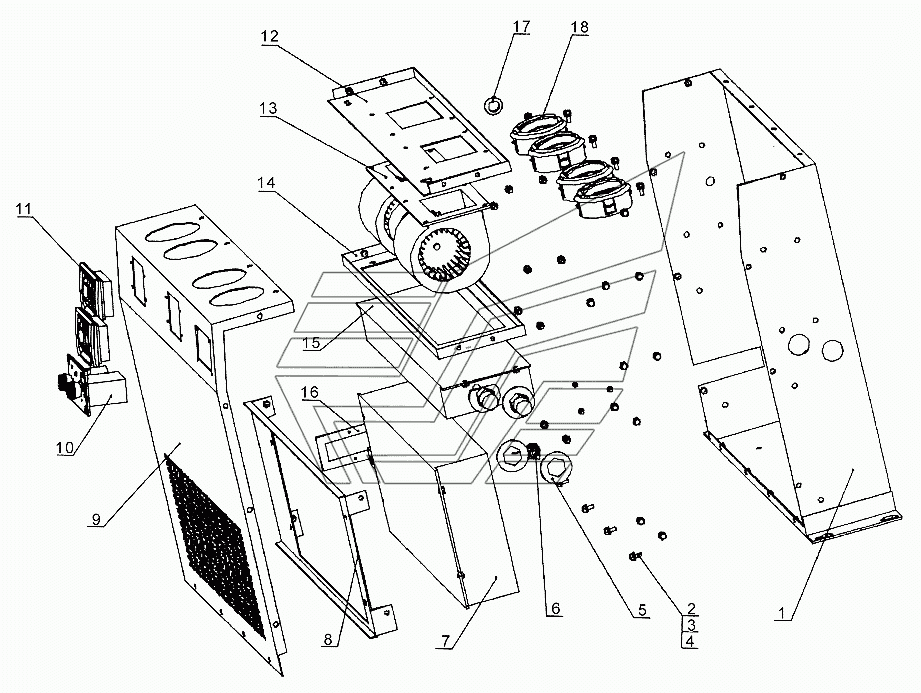

Выпариватель в сборе CDZ40K-010 LW300FN. Каталог 2013г.

Опора компрессора кондиционера Z3G.22.3, 250100590 LW300FN Конденсатор CDZ40K-017 LW300FN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Блок корпуса коробки

Заводской номер: CDZ40K-011 Количество на модель: 1
CDZ40K-011
1
2

Номер детали на чертеже:

2

Болт

Заводской номер: GB5783M5x16-Zn.D Количество на модель: 41
GB5783M5x16-Zn.D
41
3

Номер детали на чертеже:

3

Пружинная шайба

Заводской номер: GB8596-Zn.D Количество на модель: 41
GB8596-Zn.D
41
4

Номер детали на чертеже:

4

Плоская прокладка

Заводской номер: GB97.16-140HV-Zn.D Количество на модель: 41
GB97.16-140HV-Zn.D
41
5

Номер детали на чертеже:

5

Квадратный диск с внутренней шестигранной

Заводской номер: CDKT16-103-1 Количество на модель: 2
CDKT16-103-1
2
6

Номер детали на чертеже:

6

Датчик температуры

Заводской номер: TYJ2-900 Количество на модель: 1
TYJ2-900
1
7

Номер детали на чертеже:

7

Сердечник испарителя

Заводской номер: CDZ40K-012 Количество на модель: 1
CDZ40K-012
1
8

Номер детали на чертеже:

8

Кронштейн сердечника испарителя

Заводской номер: СDZ40К-017 Количество на модель: 1
СDZ40К-017
1
9

Номер детали на чертеже:

9

Блок перекрышек

Заводской номер: CDZ40K-016 Количество на модель: 1
CDZ40K-016
1
10

Номер детали на чертеже:

10

Панель управления

Заводской номер: TYJ3-100 Количество на модель: 1
TYJ3-100
1
11

Номер детали на чертеже:

11

Отдушина одинарной решетки

Заводской номер: TYJ2-303 Количество на модель: 2
TYJ2-303
2
12

Номер детали на чертеже:

12

Нижняя плита вентилятора

Заводской номер: CDZ40K-015 Количество на модель: 1
CDZ40K-015
1
13

Номер детали на чертеже:

13

Ведродвигатель выпаривателя

Заводской номер: TYJ2-600 Количество на модель: 1
TYJ2-600
1
14

Номер детали на чертеже:

14

Кронштейн сердечника отопителя

Заводской номер: CDZ40K-014 Количество на модель: 1
CDZ40K-014
1
15

Номер детали на чертеже:

15

Сердечник отопителя

Заводской номер: CDZ40K-013 Количество на модель: 1
CDZ40K-013
1
16

Номер детали на чертеже:

16

Прижимная планка соединения

Заводской номер: CDZ40K-100 Количество на модель: 1
CDZ40K-100
1
17

Номер детали на чертеже:

17

Защитное кольцо Ф12

Заводской номер: Кольцо12 Количество на модель: 3
Кольцо12
3
18

Номер детали на чертеже:

18

Круглая комбинированная фурма

Заводской номер: TYJ2-300 Количество на модель: 4
TYJ2-300
4
