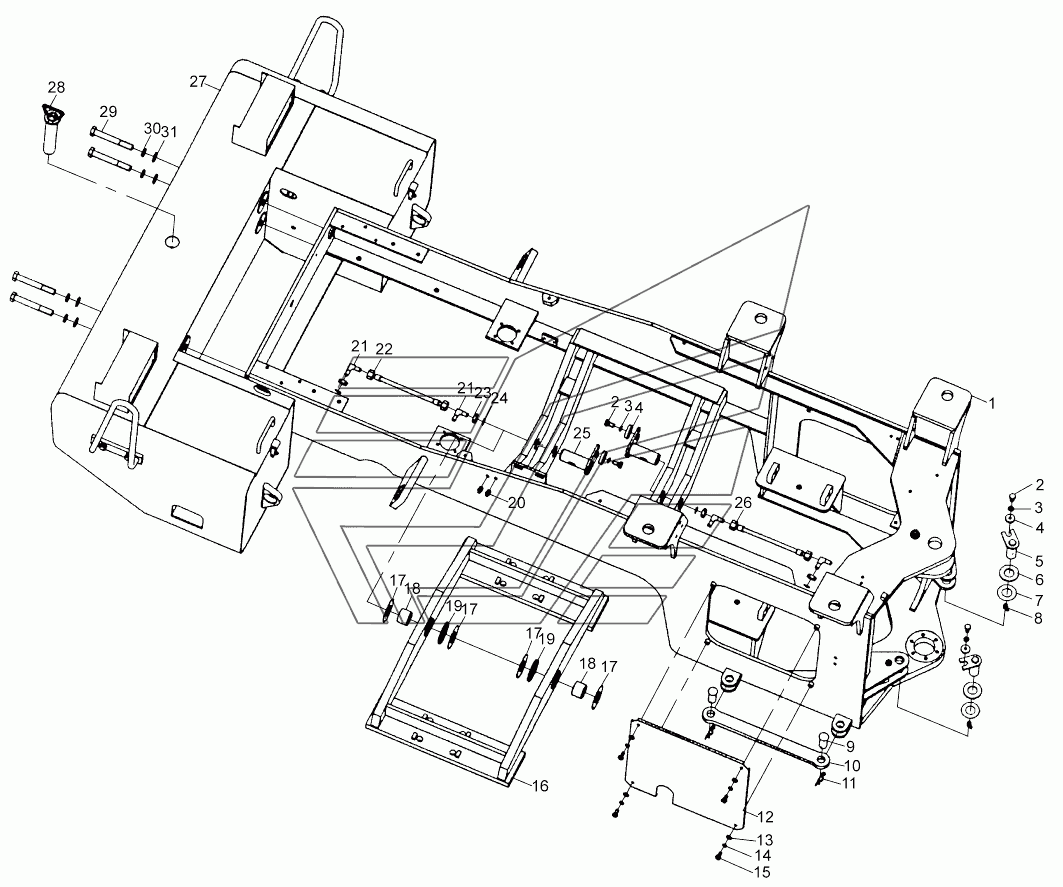

Система задней рамы 252606468 LW300KN LW300KN. Каталог 2013г.

Система передней рамы 252604099 LW300KN LW300KN Капот двигателя 252604696 LW300KN LW300KN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Задняя рама

Заводской номер: 252606471 Количество на модель: 1
252606471
1
1

Номер детали на чертеже:

1

Задняя рама

Заводской номер: 252606677 Количество на модель: 1
252606677
1
2

Номер детали на чертеже:

2

Болт М10х20

Заводской номер: 805000714 Количество на модель: 4
805000714
4
3

Номер детали на чертеже:

3

Шайба 10

Заводской номер: 805300014 Количество на модель: 4
805300014
4
4

Номер детали на чертеже:

4

Шайба

Заводской номер: 250100183 Количество на модель: 4
250100183
4
5

Номер детали на чертеже:

5

Шворень

Заводской номер: 252606470 Количество на модель: 2
252606470
2
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 251901033 Количество на модель: 2
251901033
2
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 251901034 Количество на модель: 2
251901034
2
8

Номер детали на чертеже:

8

Масленка M10x1

Заводской номер: 801100336 Количество на модель: 2
801100336
2
9

Номер детали на чертеже:

9

Штифт В32х70

Заводской номер: 805601624 Количество на модель: 2
805601624
2
10

Номер детали на чертеже:

10

Стопорный стержень рамы

Заводской номер: 252900392 Количество на модель: 1
252900392
1
11

Номер детали на чертеже:

11

251500108

Заводской номер: 251500108 Количество на модель: 2
251500108
2
12

Номер детали на чертеже:

12

Сбор правой колпачковой плиты

Заводской номер: 252606494 Количество на модель: 1
252606494
1
13

Номер детали на чертеже:

13

Шайба 8

Заводской номер: 805300069 Количество на модель: 9
805300069
9
14

Номер детали на чертеже:

14

Шайба 8

Заводской номер: 805300010 Количество на модель: 9
805300010
9
15

Номер детали на чертеже:

15

Болт М8х16

Заводской номер: 805000033 Количество на модель: 9
805000033
9
16

Номер детали на чертеже:

16

Вспомогательная рама

Заводской номер: 252600382 Количество на модель: 1
252600382
1
17

Номер детали на чертеже:

17

Регулирующая шайба

Заводской номер: 269900185 Количество на модель: 4
269900185
4
18

Номер детали на чертеже:

18

Комплект

Заводской номер: 250100180 Количество на модель: 2
250100180
2
19

Номер детали на чертеже:

19

Медная шайба

Заводской номер: 250200178 Количество на модель: 2
250200178
2
21

Номер детали на чертеже:

21

Корпус соединения 6

Заводской номер: 803163961 Количество на модель: 4
803163961
4
22

Номер детали на чертеже:

22

Труба тавота заднего штифта

Заводской номер: 252600383 Количество на модель: 1
252600383
1
23

Номер детали на чертеже:

23

Замковая гайка 6

Заводской номер: 805200165 Количество на модель: 4
805200165
4
24

Номер детали на чертеже:

24

Шайба 10

Заводской номер: 805301409 Количество на модель: 4
805301409
4
25

Номер детали на чертеже:

25

Палец вспомогательной рамы

Заводской номер: 250100212 Количество на модель: 2
250100212
2
26

Номер детали на чертеже:

26

Труба тавота переднего штифта

Заводской номер: 252600381 Количество на модель: 1
252600381
1
27

Номер детали на чертеже:

27

Противовес в сборе

Заводской номер: 252605782 Количество на модель: 1
252605782
1
28

Номер детали на чертеже:

28

Буксирный палец

Заводской номер: 250600201 Количество на модель: 1
250600201
1
29

Номер детали на чертеже:

29

Болт М24х200

Заводской номер: 805002851 Количество на модель: 4
805002851
4
30

Номер детали на чертеже:

30

Шайба 24

Заводской номер: 805300034 Количество на модель: 4
805300034
4
31

Номер детали на чертеже:

31

Шайба 24

Заводской номер: 805300021 Количество на модель: 4
805300021
4
