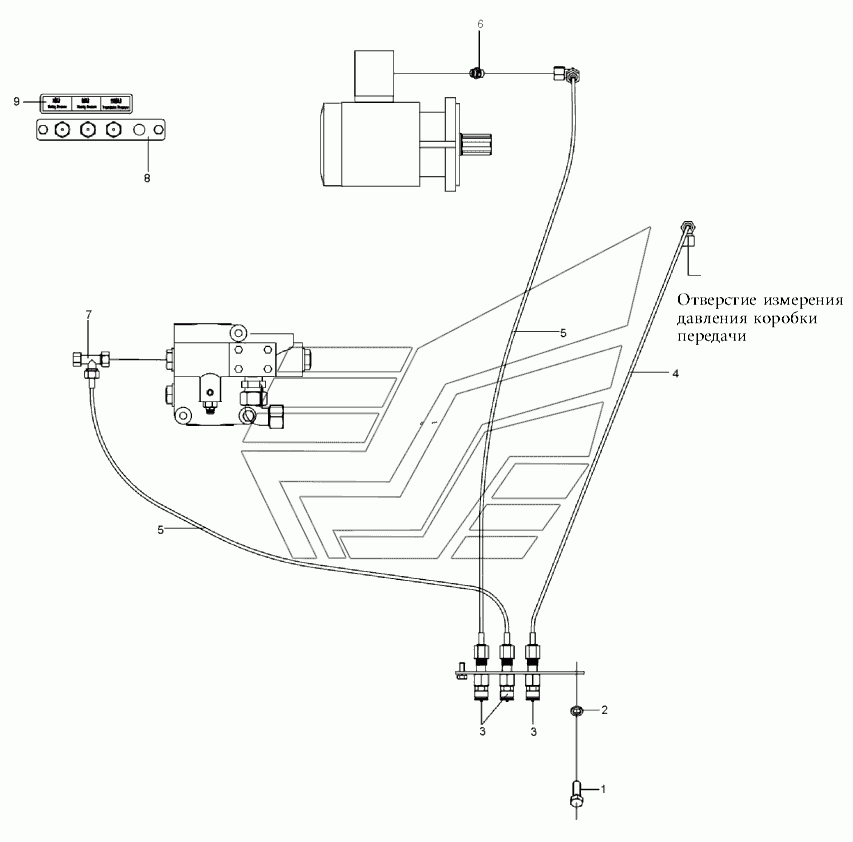

Система централизованного измерения давления LW300KN LW300KN. Каталог 2013г.

Гидросистема поворота LW300KN LW300KN Гидробак LW300KN LW300KN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт М8х20

Заводской номер: 805000018 Количество на модель: 2
805000018
2
2

Номер детали на чертеже:

2

Шайба 8

Заводской номер: 805300010 Количество на модель: 2
805300010
2
3

Номер детали на чертеже:

3

Манометрическое соединение в сборе

Заводской номер: 252110311 Количество на модель: 3
252110311
3
4

Номер детали на чертеже:

4

Манометрический провод

Заводской номер: 252906069 Количество на модель: 1
252906069
1
5

Номер детали на чертеже:

5

Манометрический провод

Заводской номер: 252906068 Количество на модель: 2
252906068
2
6

Номер детали на чертеже:

6

Соединение

Заводской номер: 805002295 Количество на модель: 1
805002295
1
7

Номер детали на чертеже:

7

Соединение тройника

Заводской номер: 803164243 Количество на модель: 1
803164243
1
8

Номер детали на чертеже:

8

Установочная планка

Заводской номер: 252906067 Количество на модель: 1
252906067
1
9

Номер детали на чертеже:

9

Маркировка измерения давления

Заводской номер: 251702885 Количество на модель: 1
251702885
1
