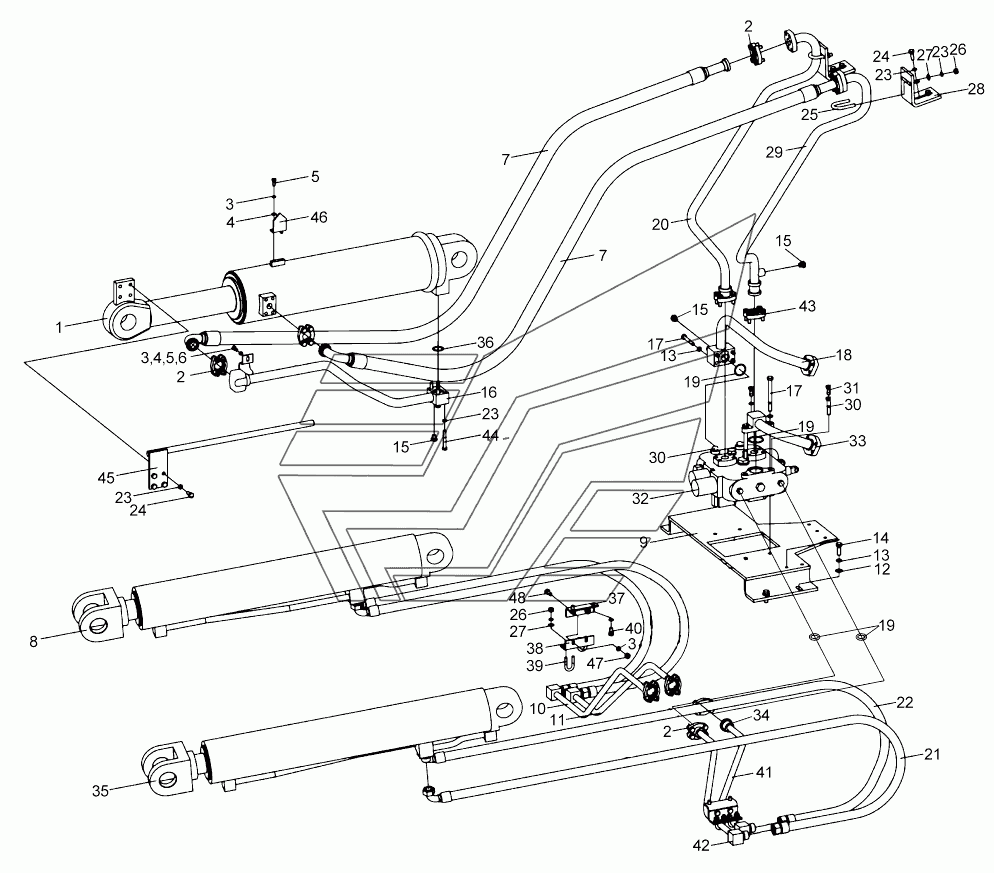

Рабочая гидросистема (2) 300KNII LW300KN. Каталог 2013г.

Рабочая гидросистема (1) 300KNII LW300KN Трехсекционная гидравлическая система 300KNII LW300KN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Цилиндр поворотного ковша

Заводской номер: 803004330 Количество на модель: 1
803004330
1
2

Номер детали на чертеже:

2

Блок фланцев

Заводской номер: 803164234 Количество на модель: 6
803164234
6
3

Номер детали на чертеже:

3

Шайба 8

Заводской номер: 805300010 Количество на модель: 16
805300010
16
4

Номер детали на чертеже:

4

Шайба 8

Заводской номер: 805300069 Количество на модель: 16
805300069
16
5

Номер детали на чертеже:

5

Болт М8х20

Заводской номер: 805000018 Количество на модель: 4
805000018
4
6

Номер детали на чертеже:

6

Нажимная планка

Заводской номер: 252600545 Количество на модель: 1
252600545
1
7

Номер детали на чертеже:

7

Резиновая типа F

Заводской номер: 252600549 Количество на модель: 2
252600549
2
8

Номер детали на чертеже:

8

Гидроцилиндр стрелы

Заводской номер: 803004331 Количество на модель: 1
803004331
1
9

Номер детали на чертеже:

9

Упорная планка распределительного клапана

Заводской номер: 252600650 Количество на модель: 1
252600650
1
10

Номер детали на чертеже:

10

Право-передняя стальная труба стрелы

Заводской номер: 252600651 Количество на модель: 1
252600651
1
11

Номер детали на чертеже:

11

Право-задняя стальная труба стрелы

Заводской номер: 252600652 Количество на модель: 1
252600652
1
12

Номер детали на чертеже:

12

Шайба 12

Заводской номер: 805300020 Количество на модель: 10
805300020
10
13

Номер детали на чертеже:

13

Шайба 12

Заводской номер: 805300018 Количество на модель: 15
805300018
15
14

Номер детали на чертеже:

14

Болт M12x35

Заводской номер: 805000048 Количество на модель: 4
805000048
4
15

Номер детали на чертеже:

15

Заглушка

Заводской номер: 803166449 Количество на модель: 5
803166449
5
16

Номер детали на чертеже:

16

Стальная труба в сборе

Заводской номер: 252600562 Количество на модель: 1
252600562
1
17

Номер детали на чертеже:

17

Болт M12x70

Заводской номер: 805000041 Количество на модель: 8
805000041
8
18

Номер детали на чертеже:

18

Всасывающая труба распределительного клапана

Заводской номер: 252600723 Количество на модель: 1
252600723
1
19

Номер детали на чертеже:

19

О-образное уплотнительное кольцо

Заводской номер: 801100148 Количество на модель: 4
801100148
4
20

Номер детали на чертеже:

20

Правая стальная труба цилиндра опрокидывающего ковша

Заводской номер: 252600829 Количество на модель: 1
252600829
1
21

Номер детали на чертеже:

21

Резиновая труба в сборе

Заводской номер: 252600556 Количество на модель: 2
252600556
2
22

Номер детали на чертеже:

22

Резиновая труба в сборе

Заводской номер: 252600557 Количество на модель: 2
252600557
2
23

Номер детали на чертеже:

23

Шайба 10

Заводской номер: 805300014 Количество на модель: 28
805300014
28
24

Номер детали на чертеже:

24

Болт М10х25

Заводской номер: 805000727 Количество на модель: 4
805000727
4
25

Номер детали на чертеже:

25

U-образный болт

Заводской номер: 269900197 Количество на модель: 2
269900197
2
26

Номер детали на чертеже:

26

Гайка М10

Заводской номер: 805200048 Количество на модель: 4
805200048
4
27

Номер детали на чертеже:

27

Шайба 10

Заводской номер: 805300017 Количество на модель: 12
805300017
12
28

Номер детали на чертеже:

28

Упорная планка

Заводской номер: 252600546 Количество на модель: 2
252600546
2
29

Номер детали на чертеже:

29

Левая стальная труба цилиндра опрокидывающего ковша

Заводской номер: 252600830 Количество на модель: 1
252600830
1
30

Номер детали на чертеже:

30

Шпилька M12x180

Заводской номер: 805002251 Количество на модель: 3
805002251
3
31

Номер детали на чертеже:

31

Гайка М12

Заводской номер: 805200049 Количество на модель: 6
805200049
6
32

Номер детали на чертеже:

32

Многоканальный клапан

Заводской номер: 803004101 Количество на модель: 1
803004101
1
33

Номер детали на чертеже:

33

Обратная стальная труба распределительного клапана

Заводской номер: 252600655 Количество на модель: 1
252600655
1
34

Номер детали на чертеже:

34

Болт М10х30

Заводской номер: 805000043 Количество на модель: 13
805000043
13
35

Номер детали на чертеже:

35

Гидроцилиндр стрелы

Заводской номер: 803004332 Количество на модель: 1
803004332
1
36

Номер детали на чертеже:

36

О-образное кольцо 32.5x3.55G

Заводской номер: 801100068 Количество на модель: 1
801100068
1
37

Номер детали на чертеже:

37

Верхний опорный лист

Заводской номер: 252600547 Количество на модель: 2
252600547
2
38

Номер детали на чертеже:

38

Нижняя упорная планка

Заводской номер: 252600548 Количество на модель: 2
252600548
2
39

Номер детали на чертеже:

39

U-образный болт

Заводской номер: 250100362 Количество на модель: 4
250100362
4
40

Номер детали на чертеже:

40

Болт М10х20

Заводской номер: 805000714 Количество на модель: 4
805000714
4
41

Номер детали на чертеже:

41

Лево-задняя стальная труба стрелы

Заводской номер: 252600807 Количество на модель: 1
252600807
1
42

Номер детали на чертеже:

42

Лево-передняя стальная труба стрелы

Заводской номер: 252600808 Количество на модель: 1
252600808
1
43

Номер детали на чертеже:

43

Блок фланцев

Заводской номер: 803164828 Количество на модель: 2
803164828
2
44

Номер детали на чертеже:

44

Болт M10x65

Заводской номер: 805000401 Количество на модель: 4
805000401
4
45

Номер детали на чертеже:

45

Защитный кожух

Заводской номер: 252600657 Количество на модель: 1
252600657
1
46

Номер детали на чертеже:

46

Опора

Заводской номер: 252600658 Количество на модель: 1
252600658
1
47

Номер детали на чертеже:

47

Гайка М8

Заводской номер: 805200045 Количество на модель: 12
805200045
12
48

Номер детали на чертеже:

48

Болт М8х25

Заводской номер: 805000017 Количество на модель: 4
805000017
4
