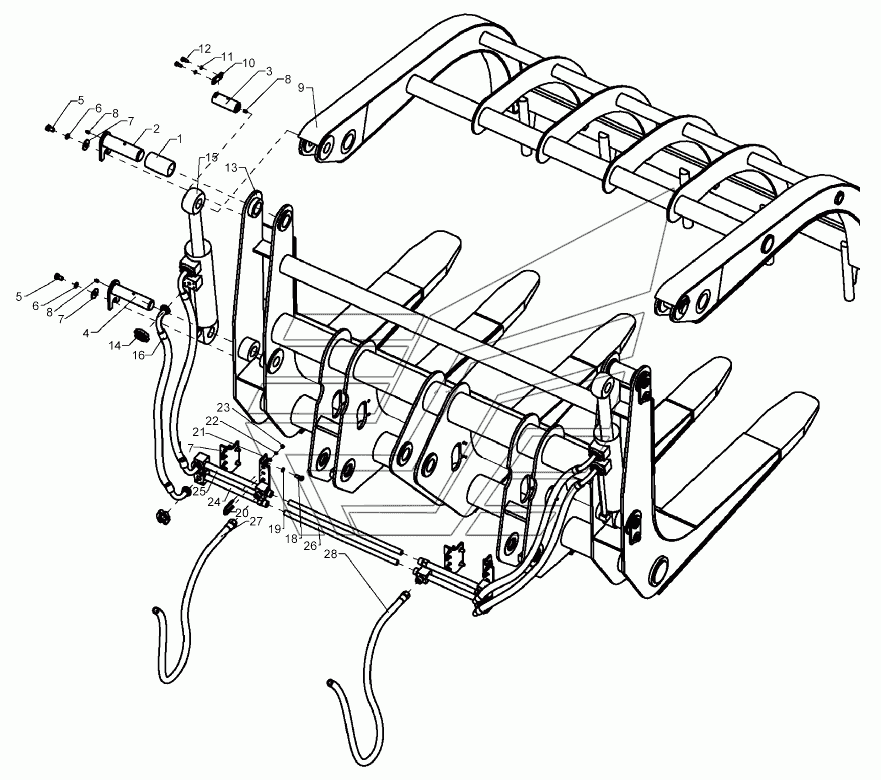

Машина для сгребания сена 252601434 LW300KN. Каталог 2013г.

Рабочее устройство захвата (зачалка) 252600590 LW300KN Быстродействующий станок с шестью шатунами LW300KN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Втулка вала

Заводской номер: 250100403 Количество на модель: 2
250100403
2
2

Номер детали на чертеже:

2

Вал штифта

Заводской номер: 250100357 Количество на модель: 2
250100357
2
3

Номер детали на чертеже:

3

Вал штифта

Заводской номер: 250100356 Количество на модель: 2
250100356
2
4

Номер детали на чертеже:

4

Вал штифта

Заводской номер: 250100358 Количество на модель: 2
250100358
2
5

Номер детали на чертеже:

5

Болт М16х25

Заводской номер: 805000022 Количество на модель: 4
805000022
4
6

Номер детали на чертеже:

6

Шайба 16

Заводской номер: 805300011 Количество на модель: 4
805300011
4
7

Номер детали на чертеже:

7

Шайба 16

Заводской номер: 805300111 Количество на модель: 4
805300111
4
8

Номер детали на чертеже:

8

Масленка M10x1

Заводской номер: 801100336 Количество на модель: 6
801100336
6
9

Номер детали на чертеже:

9

Верхний корпус клещей

Заводской номер: 250100466 Количество на модель: 1
250100466
1
10

Номер детали на чертеже:

10

Запорная планка

Заводской номер: 250100359 Количество на модель: 2
250100359
2
11

Номер детали на чертеже:

11

Шайба 10

Заводской номер: 805300014 Количество на модель: 4
805300014
4
12

Номер детали на чертеже:

12

Болт М10х25

Заводской номер: 805000727 Количество на модель: 4
805000727
4
13

Номер детали на чертеже:

13

Нижний корпус клещей

Заводской номер: 252601575 Количество на модель: 1
252601575
1
14

Номер детали на чертеже:

14

Блок фланцев

Заводской номер: 803164271 Количество на модель: 8
803164271
8
15

Номер детали на чертеже:

15

Цилиндр захвата

Заводской номер: 803004299 Количество на модель: 2
803004299
2
16

Номер детали на чертеже:

16

Резиновая труба в сборе

Заводской номер: 252601583 Количество на модель: 4
252601583
4
17

Номер детали на чертеже:

17

Трубодержатель

Заводской номер: 250100405 Количество на модель: 4
250100405
4
18

Номер детали на чертеже:

18

Болт М12х30

Заводской номер: 805000716 Количество на модель: 8
805000716
8
19

Номер детали на чертеже:

19

Шайба 12

Заводской номер: 805300018 Количество на модель: 8
805300018
8
20

Номер детали на чертеже:

20

U-образный болт

Заводской номер: 250100404 Количество на модель: 8
250100404
8
21

Номер детали на чертеже:

21

Шайба 8

Заводской номер: 805300069 Количество на модель: 16
805300069
16
22

Номер детали на чертеже:

22

Шайба 8

Заводской номер: 805300010 Количество на модель: 16
805300010
16
23

Номер детали на чертеже:

23

Гайка М8

Заводской номер: 805200045 Количество на модель: 16
805200045
16
24

Номер детали на чертеже:

24

Стальная трубка

Заводской номер: 252601372 Количество на модель: 2
252601372
2
25

Номер детали на чертеже:

25

Трехходовая стальная труба

Заводской номер: 252601373 Количество на модель: 2
252601373
2
26

Номер детали на чертеже:

26

Резиновая труба в сборе

Заводской номер: 252601584 Количество на модель: 1
252601584
1
27

Номер детали на чертеже:

27

Резиновая труба в сборе

Заводской номер: 252601585 Количество на модель: 2
252601585
2
28

Номер детали на чертеже:

28

Резиновая труба в сборе

Заводской номер: 252601586 Количество на модель: 1
252601586
1
