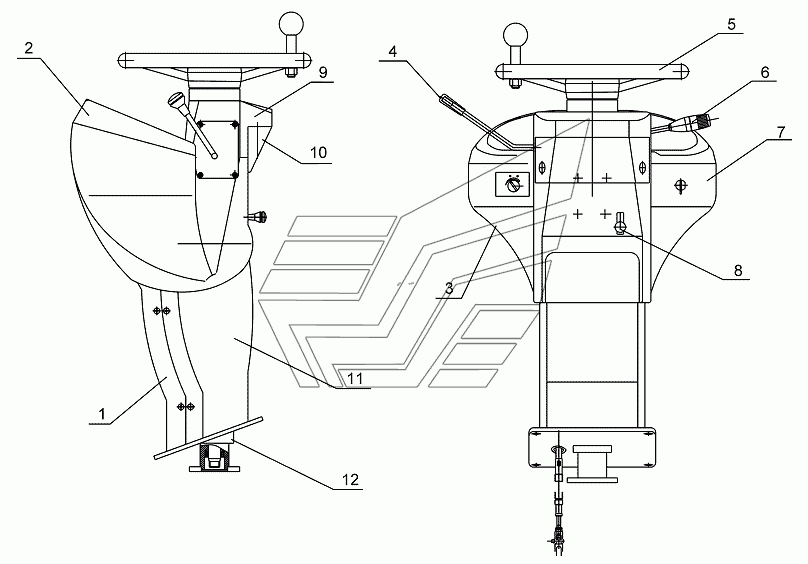

Прибор в сборе LW300KN LW300KN. Каталог 2013г.

Кабина LW300KN LW300KN Поворотный механизм LW300KN LW300KN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Передняя нижняя кипа

Заводской номер: RC1400-01 Количество на модель: 1
RC1400-01
1
2

Номер детали на чертеже:

2

Верхняя крышка прибора

Заводской номер: RC1400-02 Количество на модель: 1
RC1400-02
1
3

Номер детали на чертеже:

3

Кипа левая

Заводской номер: RC1400-03 Количество на модель: 1
RC1400-03
1
4

Номер детали на чертеже:

4

Мягкий вал

Заводской номер: LJ134Gx1550 Количество на модель: 1
LJ134Gx1550
1
5

Номер детали на чертеже:

5

Рулевое колесо

Заводской номер: RC1400-04 Количество на модель: 1
RC1400-04
1
6

Номер детали на чертеже:

6

Выключатель

Заводской номер: NY-LJ Количество на модель: 1
NY-LJ
1
7

Номер детали на чертеже:

7

Правая кипа

Заводской номер: RC1400-05 Количество на модель: 1
RC1400-05
1
8

Номер детали на чертеже:

8

Регулировочная ручка

Заводской номер: RC1400-06 Количество на модель: 1
RC1400-06
1
9

Номер детали на чертеже:

9

Коробка перекидного выключателя

Заводской номер: RC1400-07 Количество на модель: 1
RC1400-07
1
10

Номер детали на чертеже:

10

Нижняя крышка коробки выключателей

Заводской номер: RC1400-08 Количество на модель: 1
RC1400-08
1
11

Номер детали на чертеже:

11

Задняя нижняя кипа

Заводской номер: RC1400-09 Количество на модель: 1
RC1400-09
1
12

Номер детали на чертеже:

12

Опора поворотного механизма

Заводской номер: RC3400-1010 Количество на модель: 1
RC3400-1010
1
