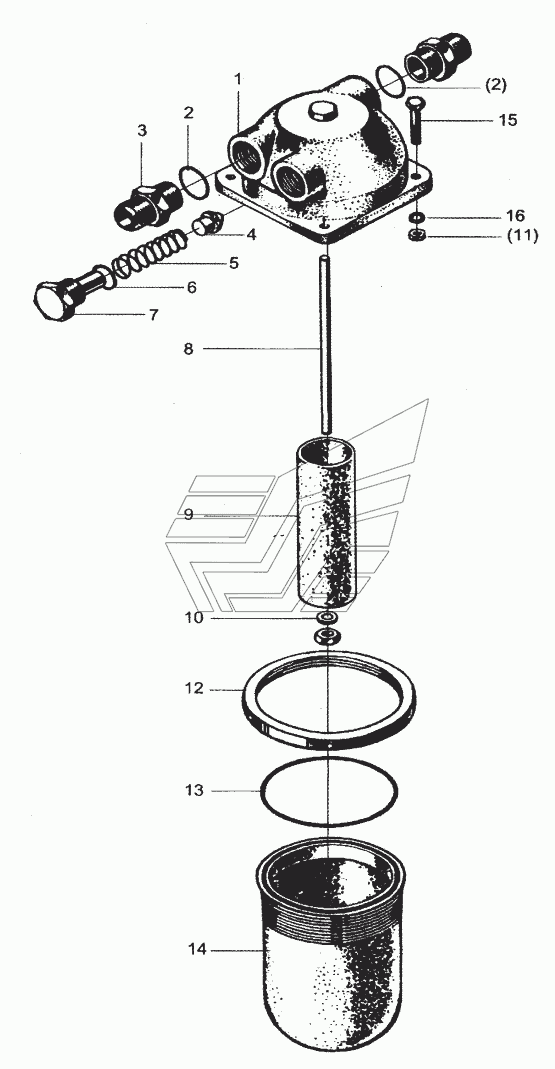

ZL40.3.200A Топливный фильтр LW-541F. Каталог 2010г.

ZL50.3.4 Преобразователь крутящего момента LW-541F 540F.3.1 Передний передающий вал LW-541F

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Крышка фильтра

Заводской номер: ZL40.3.2-1A Количество на модель: 1
ZL40.3.2-1A
1
2

Номер детали на чертеже:

2

Шайба

Заводской номер: Q/SC1294-2000 Количество на модель: 2
Q/SC1294-2000
2
3

Номер детали на чертеже:

3

Соединение

Заводской номер: LW560R1.2-2 Количество на модель: 1
LW560R1.2-2
1
4

Номер детали на чертеже:

4

Тарелка

Заводской номер: ZL40.3.2-6 Количество на модель: 1
ZL40.3.2-6
1
5

Номер детали на чертеже:

5

Пружина

Заводской номер: ZL40.3.2-7 Количество на модель: 1
ZL40.3.2-7
1
6

Номер детали на чертеже:

6

Кольцо

Заводской номер: GB1235-76 Количество на модель: 1
GB1235-76
1
7

Номер детали на чертеже:

7

Заглушка

Заводской номер: ZL40.3.2-8 Количество на модель: 1
ZL40.3.2-8
1
8

Номер детали на чертеже:

8

Центральный штифт

Заводской номер: ZL40.3.2-3 Количество на модель: 1
ZL40.3.2-3
1
9

Номер детали на чертеже:

9

Фильтрующий элемент

Заводской номер: ZL40.3.2-2 Количество на модель: 1
ZL40.3.2-2
1
10

Номер детали на чертеже:

10

Уплотнитель

Заводской номер: ZL40.3.2-5 Количество на модель: 1
ZL40.3.2-5
1
11

Номер детали на чертеже:

11

Гайка

Заводской номер: GB6170-86 Количество на модель: 4
GB6170-86
4
12

Номер детали на чертеже:

12

Гайка

Заводской номер: ZL40.3.2-9 Количество на модель: 1
ZL40.3.2-9
1
14

Номер детали на чертеже:

14

Кожух фильтра

Заводской номер: ZL40.3.2.4A Количество на модель: 1
ZL40.3.2.4A
1
15

Номер детали на чертеже:

15

Болт

Заводской номер: GB5780-86 Количество на модель: 4
GB5780-86
4
16

Номер детали на чертеже:

16

Шайба 12

Заводской номер: GB93-87 Количество на модель: 4
GB93-87
4
