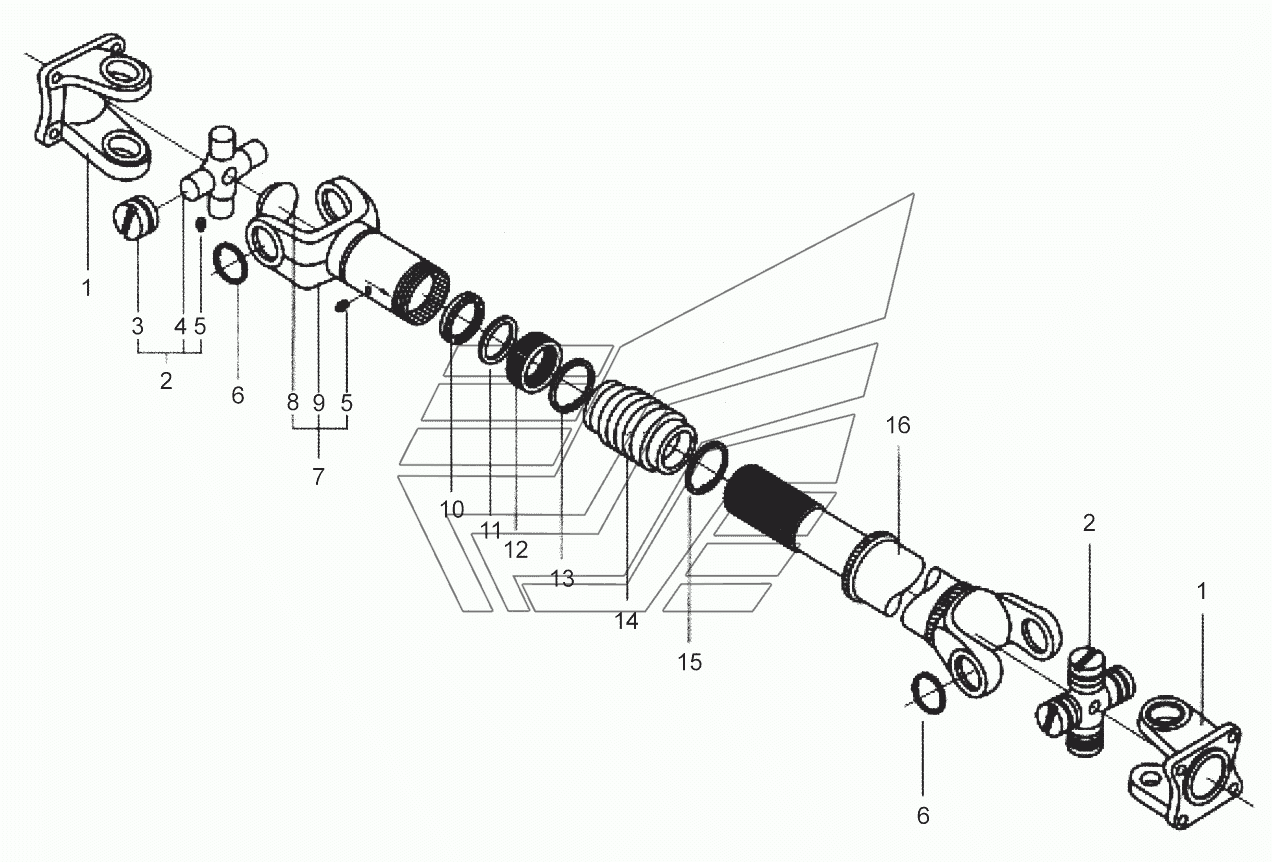

540F.3.2 Задний передающий вал LW-541F. Каталог 2010г.

540F.3.1 Передний передающий вал LW-541F ZL40A.30 Трансмиссия (1) LW-541F

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Обойма фланца

Заводской номер: 2201С-023 Количество на модель: 2
2201С-023
2
2

Номер детали на чертеже:

2

Универсальное соединение

Заводской номер: 2201С-030 Количество на модель: 2
2201С-030
2
3

Номер детали на чертеже:

3

Цапфа

Заводской номер: 804705К2 Количество на модель: 8
804705К2
8
4

Номер детали на чертеже:

4

Универсальн крестовое соединение

Заводской номер: 2201С-031 Количество на модель: 2
2201С-031
2
5

Номер детали на чертеже:

5

Grease Fitting

Заводской номер: Q70001 Количество на модель: 3
Q70001
3
6

Номер детали на чертеже:

6

Пружинное стопорное кольцо

Заводской номер: 2201С-026 Количество на модель: 8
2201С-026
8
7

Номер детали на чертеже:

7

Обойма втулки

Заводской номер: 2201D-050 Количество на модель: 1
2201D-050
1
8

Номер детали на чертеже:

8

Колпачок вилки

Заводской номер: 2201D-052 Количество на модель: 1
2201D-052
1
9

Номер детали на чертеже:

9

Шлицевая вилка

Заводской номер: 2201D-051 Количество на модель: 1
2201D-051
1
10

Номер детали на чертеже:

10

Уплотнение

Заводской номер: 2201D-061 Количество на модель: 1
2201D-061
1
11

Номер детали на чертеже:

11

Прокладка

Заводской номер: 2201D-062 Количество на модель: 1
2201D-062
1
12

Номер детали на чертеже:

12

Масляный колпачок уплотнения

Заводской номер: 2202С-011 Количество на модель: 1
2202С-011
1
13

Номер детали на чертеже:

13

Пружинное стопорное кольцо

Заводской номер: 2201D-016 Количество на модель: 1
2201D-016
1
14

Номер детали на чертеже:

14

Уплотнение

Заводской номер: 2201D-066 Количество на модель: 1
2201D-066
1
15

Номер детали на чертеже:

15

Пружинное стопорное кольцо

Заводской номер: 2201D-017 Количество на модель: 1
2201D-017
1
16

Номер детали на чертеже:

16

Универсальная скользящая соединительная вилка и шлицевой вал

Заводской номер: ZL50.5.00-01 Количество на модель: 1
ZL50.5.00-01
1
