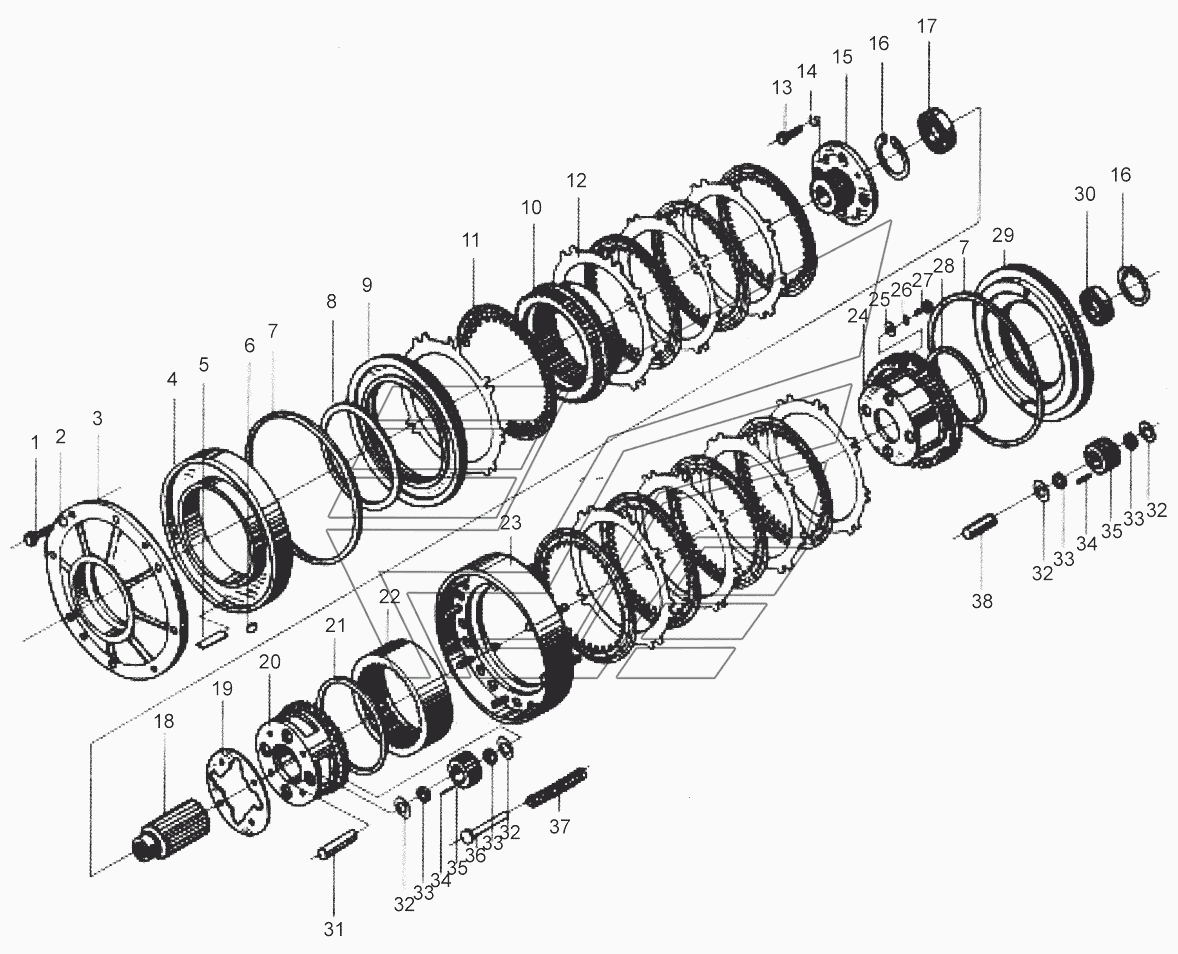

ZL40A.30 Трансмиссия (3) LW-541F. Каталог 2010г.

ZL40A.30 Трансмиссия (2) LW-541F ZL40A.30 Трансмиссия (4) LW-541F

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт

Заводской номер: GB5783-86 Количество на модель: 8
GB5783-86
8
2

Номер детали на чертеже:

2

Шайба 12

Заводской номер: GB93-87 Количество на модель: 8
GB93-87
8
3

Номер детали на чертеже:

3

Средняя крышка

Заводской номер: ZL40.6-33A Количество на модель: 1
ZL40.6-33A
1
4

Номер детали на чертеже:

4

Цилиндр 1-й передачи

Заводской номер: ZL40.6.12-1A Количество на модель: 1
ZL40.6.12-1A
1
5

Номер детали на чертеже:

5

Якорная пластина

Заводской номер: ZL40.6-63 Количество на модель: 1
ZL40.6-63
1
6

Номер детали на чертеже:

6

Уплотнительное кольцо

Заводской номер: ZL40A.30.5-11 Количество на модель: 1
ZL40A.30.5-11
1
7

Номер детали на чертеже:

7

Внешнее уплотнительное кольцо

Заводской номер: ZL40.6.13-1A Количество на модель: 2
ZL40.6.13-1A
2
8

Номер детали на чертеже:

8

Внутреннее уплотнительное кольцо

Заводской номер: ZL40.6.15-3A Количество на модель: 1
ZL40.6.15-3A
1
9

Номер детали на чертеже:

9

Поршень 1-й передачи

Заводской номер: ZL40.6.13-3A Количество на модель: 1
ZL40.6.13-3A
1
10

Номер детали на чертеже:

10

Узел внутреннего шестеренего колеса

Заводской номер: ZL40A.30.5-31 Количество на модель: 1
ZL40A.30.5-31
1
11

Номер детали на чертеже:

11

Приводная пластина 1-й задней передачи

Заводской номер: ZL40A.30.5.1 Количество на модель: 8
ZL40A.30.5.1
8
12

Номер детали на чертеже:

12

Фрикционная пластина 1-й задней передачи

Заводской номер: ZL40A.30.5-34 Количество на модель: 8
ZL40A.30.5-34
8
15

Номер детали на чертеже:

15

Передний соединительный фланец

Заводской номер: ZL40A.30.5-17 Количество на модель: 1
ZL40A.30.5-17
1
16

Номер детали на чертеже:

16

Пружинный зажим

Заводской номер: GB894.1-86 Количество на модель: 2
GB894.1-86
2
17

Номер детали на чертеже:

17

Bearing

Заводской номер: GB/T276-94 Количество на модель: 1
GB/T276-94
1
18

Номер детали на чертеже:

18

Солнечное колесо

Заводской номер: ZL40A.30.5A-18 Количество на модель: 1
ZL40A.30.5A-18
1
19

Номер детали на чертеже:

19

Запирающая пластина

Заводской номер: ZL40.6-44 Количество на модель: 1
ZL40.6-44
1
20

Номер детали на чертеже:

20

Приводная шестерня 1-й передачи

Заводской номер: ZL40.6-45 Количество на модель: 1
ZL40.6-45
1
21

Номер детали на чертеже:

21

Запирающее кольцо

Заводской номер: ZL40.6-47 Количество на модель: 1
ZL40.6-47
1
22

Номер детали на чертеже:

22

Внутренняя кольцевая шестерня реверса

Заводской номер: ZL40A.30.5-23 Количество на модель: 1
ZL40A.30.5-23
1
23

Номер детали на чертеже:

23

Муфта якоря

Заводской номер: ZL40.6.4 Количество на модель: 1
ZL40.6.4
1
24

Номер детали на чертеже:

24

Приводная шестерня реверса

Заводской номер: ZL40A.30.5-32 Количество на модель: 1
ZL40A.30.5-32
1
25

Номер детали на чертеже:

25

Гровер

Заводской номер: ZL40.6-51 Количество на модель: 4
ZL40.6-51
4
28

Номер детали на чертеже:

28

Внутр. уплотнительное кольцо

Заводской номер: ZL40.6.8-3A Количество на модель: 1
ZL40.6.8-3A
1
29

Номер детали на чертеже:

29

Поршень реверса

Заводской номер: ZL40.6.15-1A Количество на модель: 1
ZL40.6.15-1A
1
31

Номер детали на чертеже:

31

Штифт

Заводской номер: ZL40.6-16 Количество на модель: 4
ZL40.6-16
4
32

Номер детали на чертеже:

32

Шайба

Заводской номер: ZL40.6-50 Количество на модель: 16
ZL40.6-50
16
33

Номер детали на чертеже:

33

Распорная деталь

Заводской номер: ZL40.6-86 Количество на модель: 16
ZL40.6-86
16
34

Номер детали на чертеже:

34

Игла подшипника

Заводской номер: GB309-84 Количество на модель: 176
GB309-84
176
35

Номер детали на чертеже:

35

Планетарная шестерня

Заводской номер: ZL40A.30.5-13A Количество на модель: 8
ZL40A.30.5-13A
8
36

Номер детали на чертеже:

36

Направляющий шплинт

Заводской номер: ZL40.6-52 Количество на модель: 15
ZL40.6-52
15
37

Номер детали на чертеже:

37

Пружина

Заводской номер: ZL40.6-53A Количество на модель: 15
ZL40.6-53A
15
38

Номер детали на чертеже:

38

Шпилька реверса

Заводской номер: ZL40.6-15 Количество на модель: 4
ZL40.6-15
4
