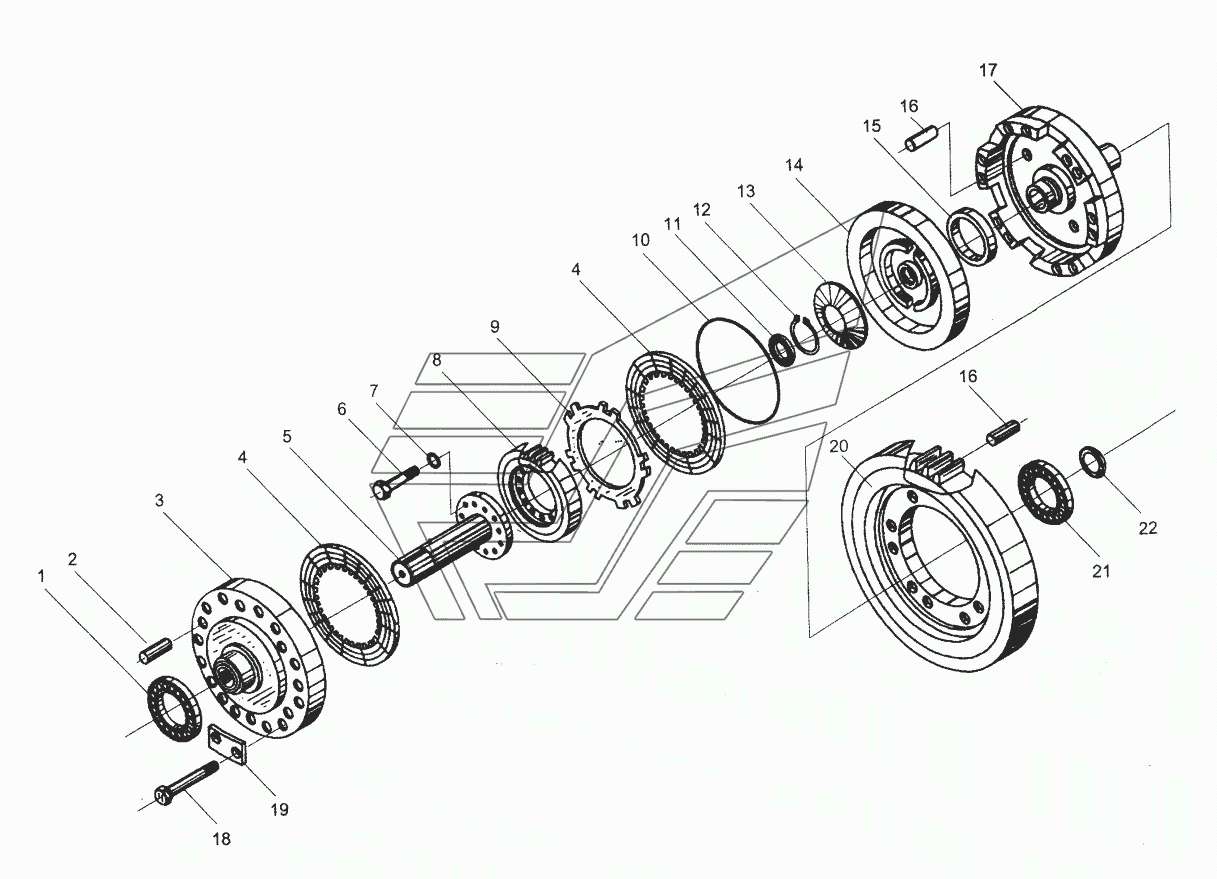

ZL40A.30 Трансмиссия (6) LW-541F. Каталог 2010г.

ZL40A.30 Трансмиссия (5) LW-541F ZL40A.30 Трансмиссия (7) LW-541F

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
12
13
14
15
16
17
18
19
20
22

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bearing

Заводской номер: GB/T276-94 Количество на модель: 1
GB/T276-94
1
2

Номер детали на чертеже:

2

Шплинт якоря

Заводской номер: ZL40.6.10-2 Количество на модель: 6
ZL40.6.10-2
6
3

Номер детали на чертеже:

3

Маховик

Заводской номер: ZL40A.30.1-1 Количество на модель: 1
ZL40A.30.1-1
1
4

Номер детали на чертеже:

4

приводная пластина 2-й передачи

Заводской номер: ZL40A.30.1.1A Количество на модель: 2
ZL40A.30.1.1A
2
5

Номер детали на чертеже:

5

Главный вал шестеренной передачи

Заводской номер: ZL40A.30.1-2A Количество на модель: 1
ZL40A.30.1-2A
1
6

Номер детали на чертеже:

6

Болт

Заводской номер: GB5783-86 Количество на модель: 12
GB5783-86
12
7

Номер детали на чертеже:

7

Шайба

Заводской номер: GB93-76 Количество на модель: 12
GB93-76
12
8

Номер детали на чертеже:

8

Кольцевая шестерня 2-й передачи

Заводской номер: ZL40A.30.1-3A Количество на модель: 1
ZL40A.30.1-3A
1
9

Номер детали на чертеже:

9

Фрикционная пластина 2-й передачи

Заводской номер: ZL40A.30.1-10 Количество на модель: 1
ZL40A.30.1-10
1
10

Номер детали на чертеже:

10

Внутр. уплотнительное кольцо

Заводской номер: ZL40.6.8-3A Количество на модель: 1
ZL40.6.8-3A
1
12

Номер детали на чертеже:

12

Пружинный зажим

Заводской номер: GB894.1-86 Количество на модель: 1
GB894.1-86
1
13

Номер детали на чертеже:

13

Пружина

Заводской номер: ZL40.6-39 Количество на модель: 1
ZL40.6-39
1
14

Номер детали на чертеже:

14

Главный поршень

Заводской номер: ZL40A.30.1-5 Количество на модель: 1
ZL40A.30.1-5
1
15

Номер детали на чертеже:

15

Уплотнительное кольцо

Заводской номер: ZL40A.30.1-8 Количество на модель: 1
ZL40A.30.1-8
1
16

Номер детали на чертеже:

16

Шпилька

Заводской номер: ZL40A.30.1A-1 Количество на модель: 5
ZL40A.30.1A-1
5
17

Номер детали на чертеже:

17

Главный цилиндр

Заводской номер: ZL40A.30.1-7 Количество на модель: 1
ZL40A.30.1-7
1
18

Номер детали на чертеже:

18

Болт

Заводской номер: ZL40.6-42 Количество на модель: 12
ZL40.6-42
12
19

Номер детали на чертеже:

19

Гровер

Заводской номер: ZL40.6-88 Количество на модель: 6
ZL40.6-88
6
20

Номер детали на чертеже:

20

Средний вал наружной шестерни

Заводской номер: ZL40A.30.1-6 Количество на модель: 1
ZL40A.30.1-6
1
22

Номер детали на чертеже:

22

Уплотнительное кольцо

Заводской номер: ZL40.30.1-9 Количество на модель: 1
ZL40.30.1-9
1
ZL40A.30 Трансмиссия (5) LW-541F ZL40A.30 Трансмиссия (7) LW-541F
