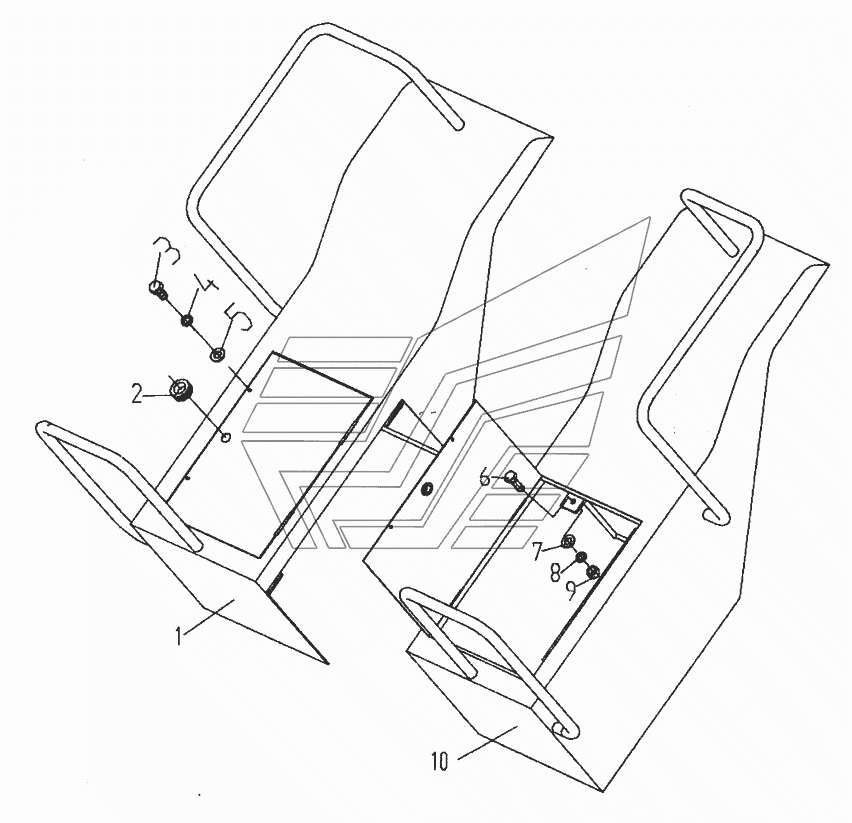

Левая, правая платформы LW-541F. Каталог 2010г.

LW560F.1.1.1 Топливный бак LW-541F LW560F.2.1 Система управления трансмиссией LW-541F

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
9
10

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Правая платформа

Заводской номер: LW560F.6.3 Количество на модель: 1
LW560F.6.3
1
2

Номер детали на чертеже:

2

Резиновый колпачок

Заводской номер: ZL50E.6.3-1 Количество на модель: 2
ZL50E.6.3-1
2
3

Номер детали на чертеже:

3

Болт

Заводской номер: GB5781-86 Количество на модель: 4
GB5781-86
4
4

Номер детали на чертеже:

4

Шайба 12

Заводской номер: GB93-87 Количество на модель: 4
GB93-87
4
5

Номер детали на чертеже:

5

Шайба

Заводской номер: GB97.1-85 Количество на модель: 4
GB97.1-85
4
9

Номер детали на чертеже:

9

Гайка

Заводской номер: GB6170-86 Количество на модель: 8
GB6170-86
8
10

Номер детали на чертеже:

10

Левая платформа

Заводской номер: LW560F.6.4 Количество на модель: 1
LW560F.6.4
1
