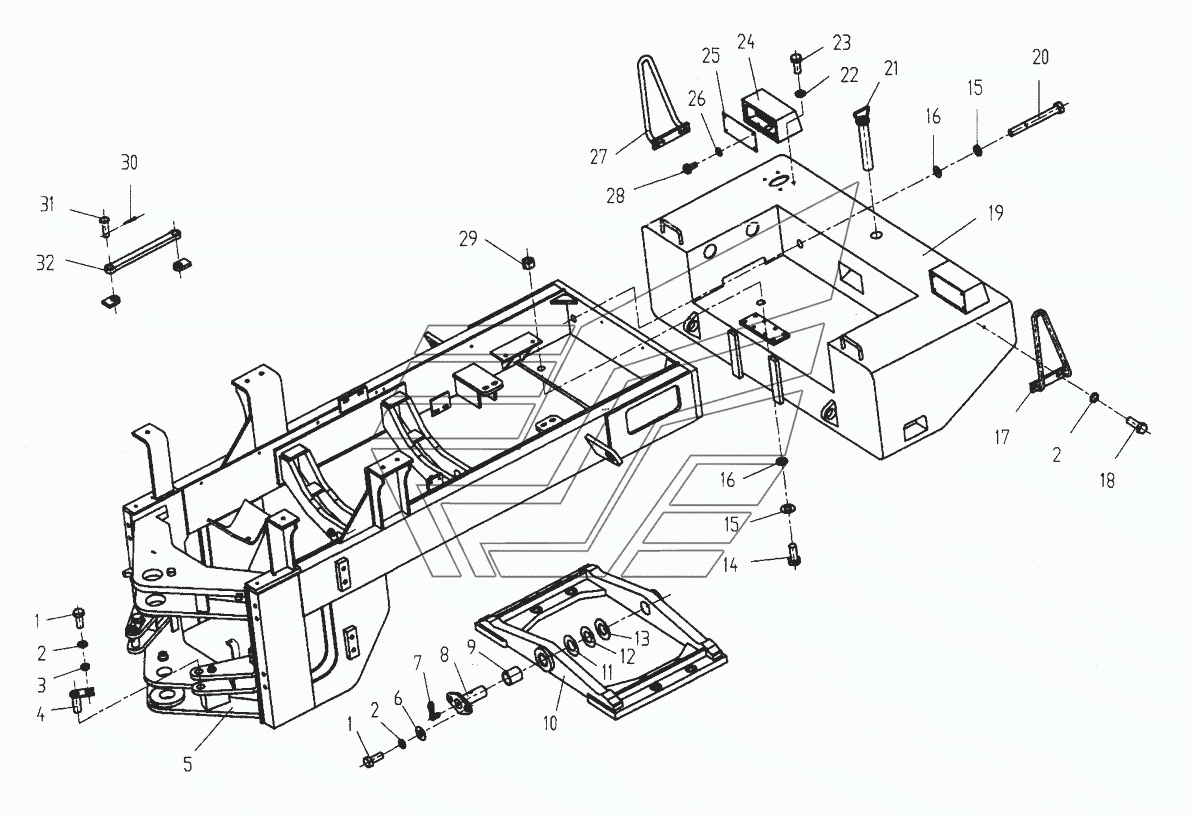

Заднее шассии LW-541F. Каталог 2010г.

Переднее шасси LW-541F 540F(III).9 Тормозная система LW-541F

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт

Заводской номер: GB5783-86 Количество на модель: 6
GB5783-86
6
2

Номер детали на чертеже:

2

Шайба 12

Заводской номер: GB93-87 Количество на модель:
GB93-87
3

Номер детали на чертеже:

3

Блок

Заводской номер: ZL50E.8-4 Количество на модель: 2
ZL50E.8-4
2
4

Номер детали на чертеже:

4

Поворотный штифт

Заводской номер: Z5H.6.5 Количество на модель: 2
Z5H.6.5
2
5

Номер детали на чертеже:

5

Заднее шасси

Заводской номер: LW560F.6.2 Количество на модель: 1
LW560F.6.2
1
6

Номер детали на чертеже:

6

Шайба

Заводской номер: GB96-85 Количество на модель: 4
GB96-85
4
7

Номер детали на чертеже:

7

Труба

Заводской номер: ZL50E.6.9 Количество на модель: 1
ZL50E.6.9
1
8

Номер детали на чертеже:

8

Штифт

Заводской номер: 85Z.7.10 Количество на модель: 2
85Z.7.10
2
9

Номер детали на чертеже:

9

Труба

Заводской номер: 85Z.07.11-4 Количество на модель: 2
85Z.07.11-4
2
10

Номер детали на чертеже:

10

Поворотный каркас

Заводской номер: ZL50E.6.6 Количество на модель: 1
ZL50E.6.6
1
11

Номер детали на чертеже:

11

Уплотнение

Заводской номер: 85Z.07-4 Количество на модель: 2
85Z.07-4
2
12

Номер детали на чертеже:

12

Регулировочная прокладка

Заводской номер: ZL50E.6-14 Количество на модель: 2
ZL50E.6-14
2
13

Номер детали на чертеже:

13

Регулировочная прокладка

Заводской номер: ZL50E.6-15 Количество на модель: 2
ZL50E.6-15
2
14

Номер детали на чертеже:

14

Bolt М12х1,5x85

Заводской номер: GB5785-86 Количество на модель: 2
GB5785-86
2
16

Номер детали на чертеже:

16

Шайба

Заводской номер: GB97.1-85 Количество на модель: 4
GB97.1-85
4
17

Номер детали на чертеже:

17

Задний поручень

Заводской номер: 530D.8.5 Количество на модель: 1
530D.8.5
1
19

Номер детали на чертеже:

19

Противовес

Заводской номер: LW560F.6.5 Количество на модель: 1
LW560F.6.5
1
21

Номер детали на чертеже:

21

Тяговый палец

Заводской номер: Z5G(VII).6.3 Количество на модель: 1
Z5G(VII).6.3
1
24

Номер детали на чертеже:

24

Защита лампы

Заводской номер: Z5G6.9.3 Количество на модель: 2
Z5G6.9.3
2
25

Номер детали на чертеже:

25

Крышка

Заводской номер: Z5G6.9-1 Количество на модель: 2
Z5G6.9-1
2
27

Номер детали на чертеже:

27

Задний поручень

Заводской номер: 530D.8.6 Количество на модель: 1
530D.8.6
1
28

Номер детали на чертеже:

28

Болт

Заводской номер: GB67-85 Количество на модель: 8
GB67-85
8
29

Номер детали на чертеже:

29

Гайка

Заводской номер: GB6171-86 Количество на модель: 2
GB6171-86
2
30

Номер детали на чертеже:

30

Шплинт

Заводской номер: GB91-86 Количество на модель: 2
GB91-86
2
31

Номер детали на чертеже:

31

Шплинт

Заводской номер: GB882-86 Количество на модель: 2
GB882-86
2
32

Номер детали на чертеже:

32

Планка

Заводской номер: ZL50E.6-11 Количество на модель: 1
ZL50E.6-11
1
