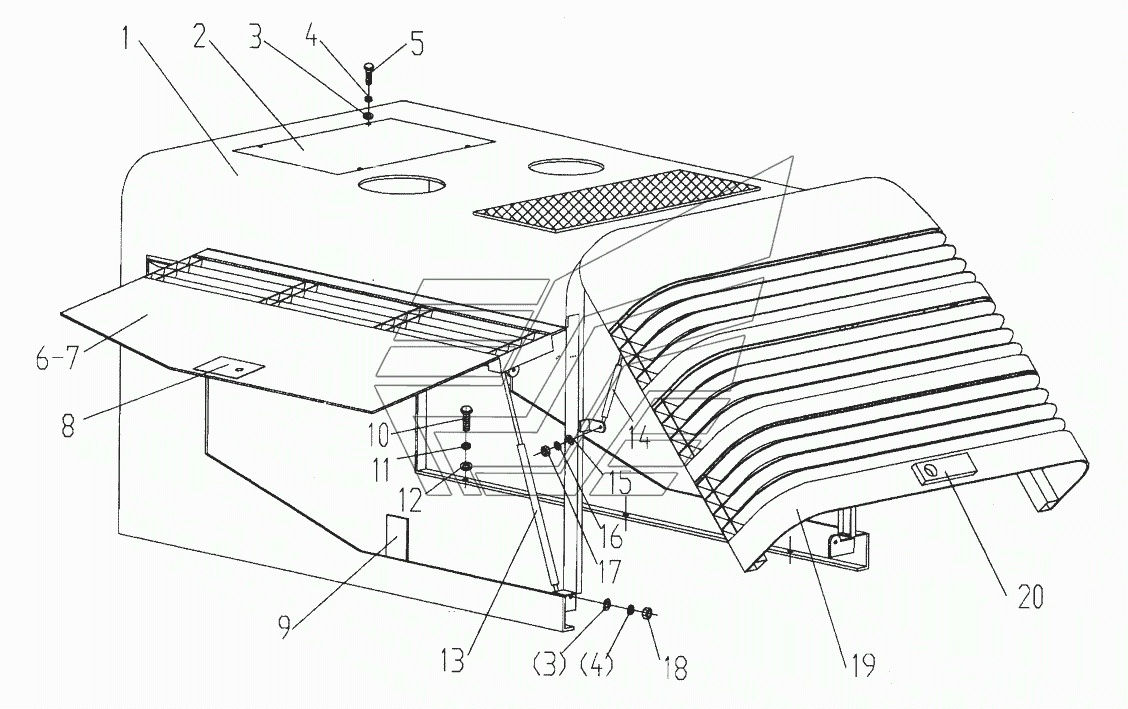

Кожух двигателя LW-541F. Каталог 2010г.

LW560F.1.1 Двигатель LW-541F 560F.1.1.2 Масляный охладитель преобразователя крутящего момента LW-541F

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
13
14
17
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Кожух двигателя

Заводской номер: LW560F.12.1 Количество на модель: 1
LW560F.12.1
1
2

Номер детали на чертеже:

2

Пластина

Заводской номер: LW560F.12-1 Количество на модель: 1
LW560F.12-1
1
3

Номер детали на чертеже:

3

Шайба

Заводской номер: GB97.1-85 Количество на модель: 24
GB97.1-85
24
4

Номер детали на чертеже:

4

Шайба 12

Заводской номер: GB93-87 Количество на модель: 24
GB93-87
24
5

Номер детали на чертеже:

5

Болт

Заводской номер: GB5783-86 Количество на модель: 24
GB5783-86
24
6

Номер детали на чертеже:

6

Левая боковая дверь

Заводской номер: LW560F.12.2 Количество на модель: 1
LW560F.12.2
1
7

Номер детали на чертеже:

7

Правая боковая дверь

Заводской номер: LW560F.12.3 Количество на модель: 1
LW560F.12.3
1
8

Номер детали на чертеже:

8

Замок

Заводской номер: Z5G12.2.1 Количество на модель: 2
Z5G12.2.1
2
9

Номер детали на чертеже:

9

Стопорная пластина

Заводской номер: 330Е.18.1-1 Количество на модель: 2
330Е.18.1-1
2
13

Номер детали на чертеже:

13

Пневматическая пружина

Заводской номер: QD25-8 Количество на модель: 2
QD25-8
2
14

Номер детали на чертеже:

14

Пневматическая пружина

Заводской номер: QD16-5 Количество на модель: 2
QD16-5
2
17

Номер детали на чертеже:

17

Гайка

Заводской номер: GB6170-86 Количество на модель: 4
GB6170-86
4
19

Номер детали на чертеже:

19

Задняя крышка

Заводской номер: LW560F.12.4 Количество на модель: 1
LW560F.12.4
1
20

Номер детали на чертеже:

20

Замок

Заводской номер: GJMB-2 Количество на модель: 1
GJMB-2
1
LW560F.1.1 Двигатель LW-541F 560F.1.1.2 Масляный охладитель преобразователя крутящего момента LW-541F
