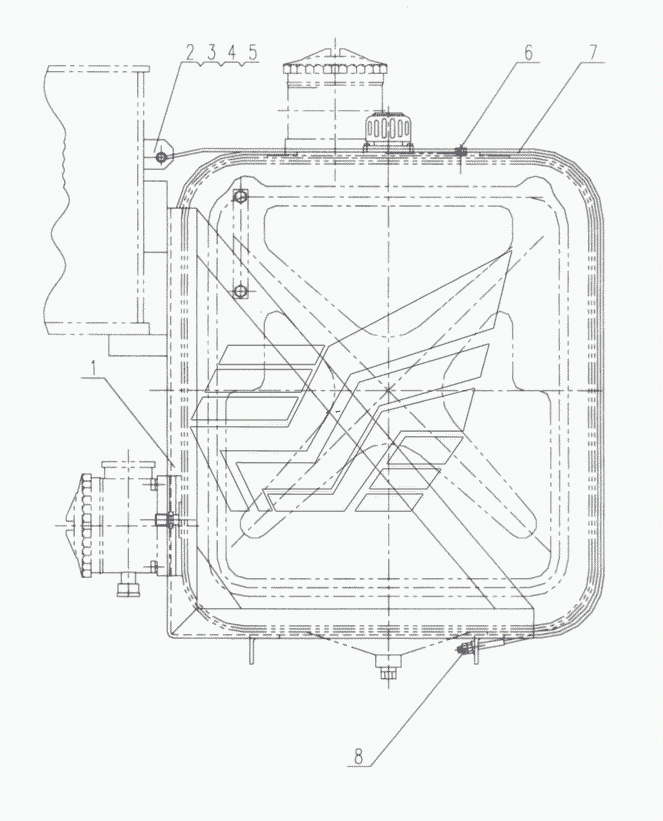

QY35K.67 Hydraulic Oil Tank Support QY50K (вариант). Каталог 2010г.

QY35K.66 Hydraulic Oil Tank QY50K (вариант) QY50K.68 Level Cylinder QY50K (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Support

Заводской номер: QY35K.67.LA Количество на модель: 1
QY35K.67.LA
1
2

Номер детали на чертеже:

2

Steel plate

Заводской номер: QY16K.67-2 Количество на модель: 2
QY16K.67-2
2
3

Номер детали на чертеже:

3

Pin shaft

Заводской номер: 10470097 Количество на модель: 2
10470097
2
4

Номер детали на чертеже:

4

Pin 4x30

Заводской номер: 10470007 Количество на модель: 2
10470007
2
5

Номер детали на чертеже:

5

Washer 12

Заводской номер: 10440123 Количество на модель: 2
10440123
2
6

Номер детали на чертеже:

6

Steel belt

Заводской номер: QY16K.67.4 Количество на модель: 2
QY16K.67.4
2
7

Номер детали на чертеже:

7

Cushion pad

Заводской номер: QY16K.67-5 Количество на модель: 2
QY16K.67-5
2
8

Номер детали на чертеже:

8

Nut M10

Заводской номер: 10430004 Количество на модель: 4
10430004
4
