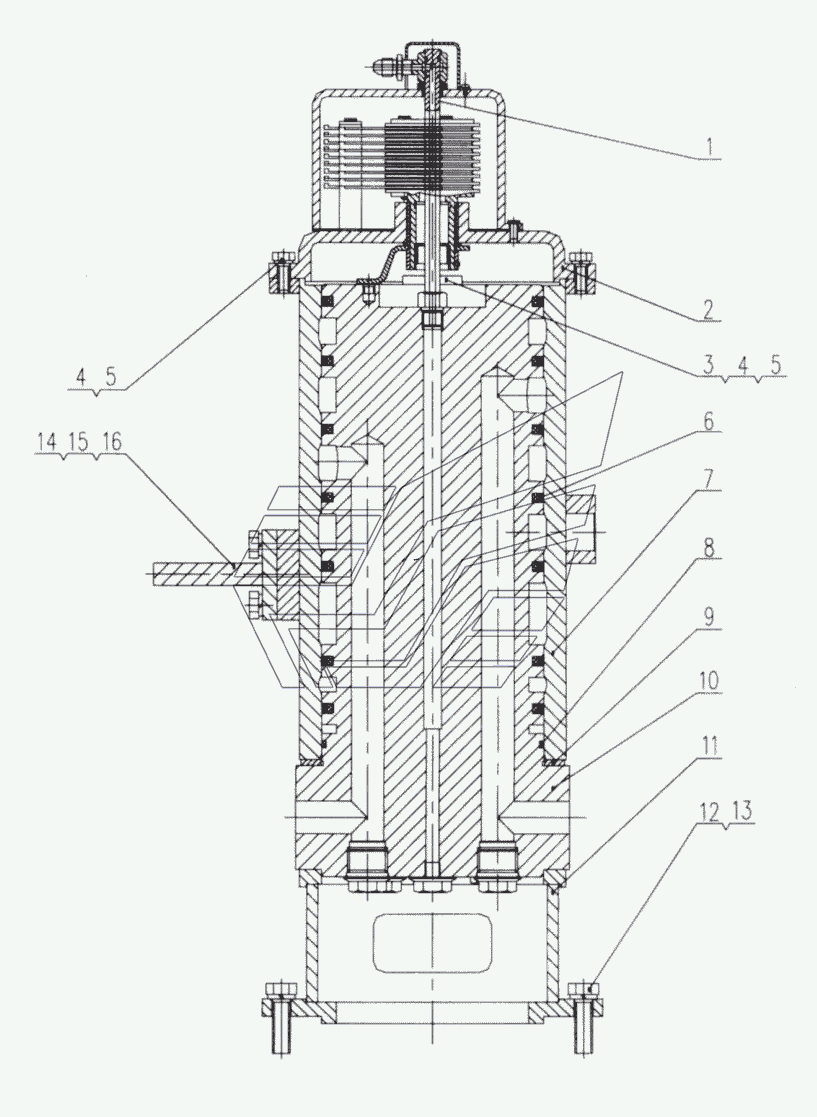

QY16K.70 Center Revolving Body QY50K (вариант). Каталог 2010г.

QY50K.69.2 The Front Vertical Cylinder QY50K (вариант) QY16K.70 II Center Revolving Body QY50K (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Revolving Tie-in

Заводской номер: 10123677 Количество на модель: l
10123677
l
2

Номер детали на чертеже:

2

Electric brush

Заводской номер: QY16K.70.7A Количество на модель: 7
QY16K.70.7A
7
3

Номер детали на чертеже:

3

Pressing plate

Заводской номер: QY16K.70-6A Количество на модель: 2
QY16K.70-6A
2
4

Номер детали на чертеже:

4

Bolt M8x20

Заводской номер: 10410011 Количество на модель: 6
10410011
6
5

Номер детали на чертеже:

5

Washer 8

Заводской номер: 10440001 Количество на модель: 6
10440001
6
6

Номер детали на чертеже:

6

Revolving sealing

Заводской номер: 10130438 Количество на модель: 7
10130438
7
7

Номер детали на чертеже:

7

Sleeve pipe

Заводской номер: QY16K.70.4B Количество на модель: 1
QY16K.70.4B
1
8

Номер детали на чертеже:

8

O seal ring

Заводской номер: 20130071 Количество на модель: 1
20130071
1
9

Номер детали на чертеже:

9

Ring

Заводской номер: QY16K.70-3A Количество на модель: 1
QY16K.70-3A
1
10

Номер детали на чертеже:

10

Fix body

Заводской номер: QY16K.70-2B Количество на модель: 1
QY16K.70-2B
1
11

Номер детали на чертеже:

11

Support

Заводской номер: QY16K.70.1A Количество на модель: 1
QY16K.70.1A
1
12

Номер детали на чертеже:

12

Bolt M12x40

Заводской номер: 10410040 Количество на модель: 8
10410040
8
13

Номер детали на чертеже:

13

Washer 12

Заводской номер: 10440010 Количество на модель: 8
10440010
8
14

Номер детали на чертеже:

14

Transmission fork

Заводской номер: QY16K.70.5 Количество на модель: 1
QY16K.70.5
1
