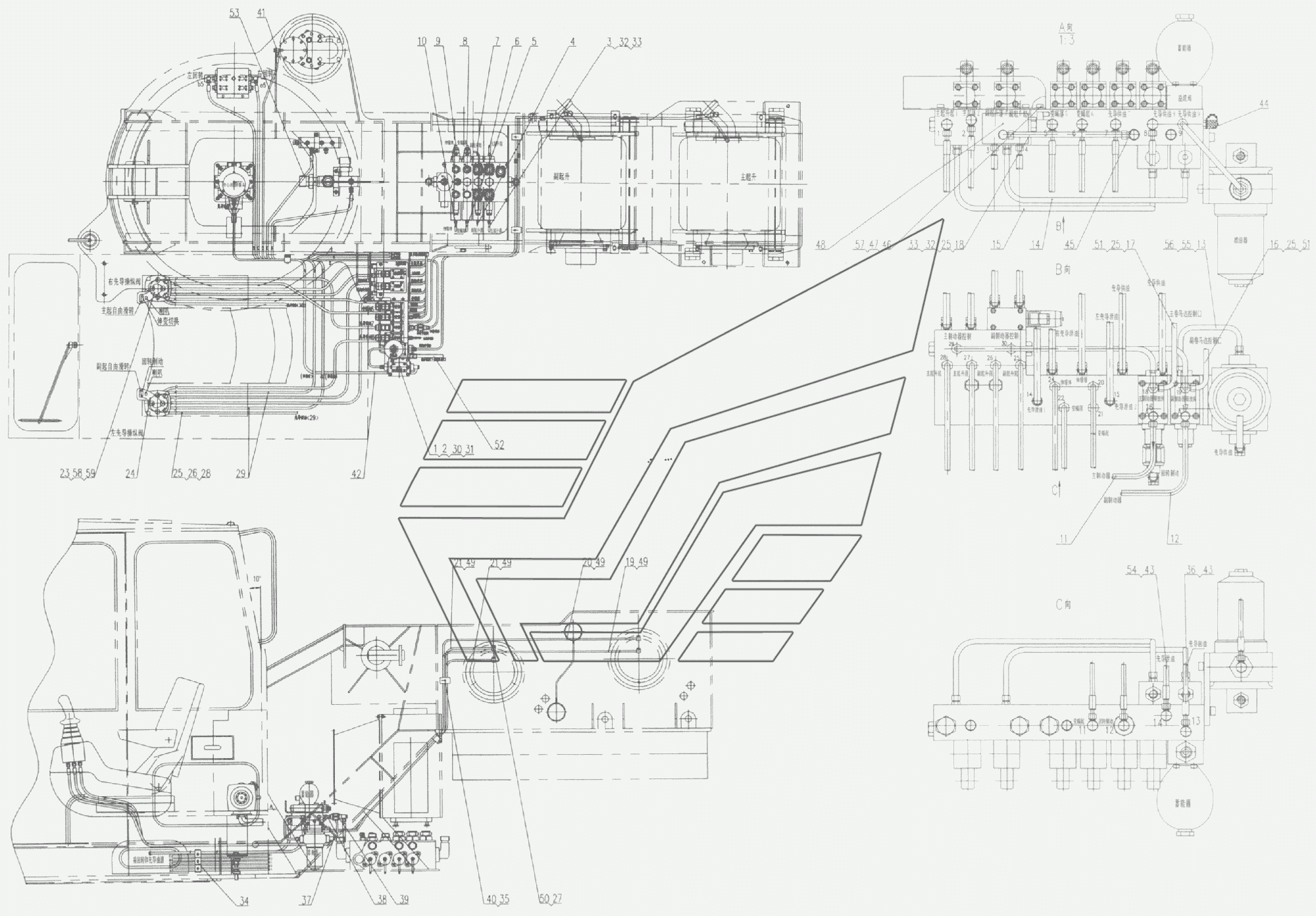

QY50K.13 Hydraulic System Pipeline Of Crane(control) QY50K (вариант). Каталог 2010г.

QY16K.11.6 Balance Electric System QY50K (вариант) QY50K.13 Hydraulic System Pipeline of Crane(main) QY50K (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Fitting

Заводской номер: QY16K.13.1-1 Количество на модель: 2
QY16K.13.1-1
2
2

Номер детали на чертеже:

2

Bracket

Заводской номер: QY16K.13.1-2 Количество на модель: 1
QY16K.13.1-2
1
3

Номер детали на чертеже:

3

Seamless tube d8x1.5

Заводской номер: QY35K.13.1-1 Количество на модель: 1
QY35K.13.1-1
1
4

Номер детали на чертеже:

4

Seamless tube d8x1.5

Заводской номер: QY35K.13.1-2 Количество на модель: 1
QY35K.13.1-2
1
5

Номер детали на чертеже:

5

Seamless tube d8x1.5

Заводской номер: QY35K.13.1-3 Количество на модель: 1
QY35K.13.1-3
1
6

Номер детали на чертеже:

6

Seamless tube d8x1.5

Заводской номер: QY35K.13.1-4 Количество на модель: 1
QY35K.13.1-4
1
7

Номер детали на чертеже:

7

Seamless tube d8x1.5

Заводской номер: QY35K.13.1-5 Количество на модель: 1
QY35K.13.1-5
1
8

Номер детали на чертеже:

8

Seamless tube d8x1.5

Заводской номер: QY35K.13.1-6 Количество на модель: 1
QY35K.13.1-6
1
9

Номер детали на чертеже:

9

Seamless tube d8x1.5

Заводской номер: QY35K.13.1-7 Количество на модель: 1
QY35K.13.1-7
1
10

Номер детали на чертеже:

10

Seamless tube d8x1.5

Заводской номер: QY35K.13.1-8 Количество на модель: 1
QY35K.13.1-8
1
11

Номер детали на чертеже:

11

Seamless tube d8x1.5

Заводской номер: QY35K.13.1-9 Количество на модель: 1
QY35K.13.1-9
1
12

Номер детали на чертеже:

12

Seamless tube d8x1.5

Заводской номер: QY35K.13.1-10 Количество на модель: 1
QY35K.13.1-10
1
13

Номер детали на чертеже:

13

Seamless tube d10x1.5

Заводской номер: QY35K.13.1-11 Количество на модель: 1
QY35K.13.1-11
1
14

Номер детали на чертеже:

14

Seamless tube d8x1.5

Заводской номер: QY35K.13.1-12 Количество на модель: 1
QY35K.13.1-12
1
15

Номер детали на чертеже:

15

Seamless tube d8x1.5

Заводской номер: QY35K.13.1-13 Количество на модель: 1
QY35K.13.1-13
1
16

Номер детали на чертеже:

16

Seamless tube d8x1.5

Заводской номер: QY35K.13.1-14 Количество на модель: 1
QY35K.13.1-14
1
17

Номер детали на чертеже:

17

Seamless tube d8x1.5

Заводской номер: QY35K.13.1-15 Количество на модель: 1
QY35K.13.1-15
1
18

Номер детали на чертеже:

18

Seamless tube

Заводской номер: QY35K.13.1-16 Количество на модель: 1
QY35K.13.1-16
1
19

Номер детали на чертеже:

19

Seamless tube d8x1.5

Заводской номер: QY35K.13.1-17 Количество на модель: 1
QY35K.13.1-17
1
20

Номер детали на чертеже:

20

Seamless tube d8x1.5

Заводской номер: QY35K.13.1-18 Количество на модель: 1
QY35K.13.1-18
1
21

Номер детали на чертеже:

21

Seamless tube d8x1.5

Заводской номер: QY35K.13.1-19 Количество на модель: 1
QY35K.13.1-19
1
22

Номер детали на чертеже:

22

Seamless tube d8x1.5

Заводской номер: QY35K.13.1-20 Количество на модель: 1
QY35K.13.1-20
1
23

Номер детали на чертеже:

23

Pilot unit righ land

Заводской номер: 20100417 Количество на модель: 1
20100417
1
24

Номер детали на чертеже:

24

Pilot unit left land

Заводской номер: 20100418 Количество на модель: 1
20100418
1
25

Номер детали на чертеже:

25

Fitting G8/G1/4

Заводской номер: 10120574 Количество на модель: 35
10120574
35
26

Номер детали на чертеже:

26

Washer 14

Заводской номер: 10440016 Количество на модель: 68
10440016
68
27

Номер детали на чертеже:

27

Washer 12

Заводской номер: 10440017 Количество на модель: 2
10440017
2
28

Номер детали на чертеже:

28

Tube

Заводской номер: 10123043 Количество на модель: 10
10123043
10
29

Номер детали на чертеже:

29

Tube

Заводской номер: 10123042 Количество на модель: 2
10123042
2
30

Номер детали на чертеже:

30

Filter

Заводской номер: 10110032 Количество на модель: 1
10110032
1
31

Номер детали на чертеже:

31

Washer 33

Заводской номер: 10440008 Количество на модель: 2
10440008
2
32

Номер детали на чертеже:

32

Nut 8

Заводской номер: 10123035 Количество на модель: 38
10123035
38
33

Номер детали на чертеже:

33

Cutting ring 8

Заводской номер: 10120107 Количество на модель: 38
10120107
38
34

Номер детали на чертеже:

34

Pipe clip

Заводской номер: 11210548 Количество на модель: 3
11210548
3
35

Номер детали на чертеже:

35

Track L=60

Заводской номер: 11211030 Количество на модель: 1
11211030
1
36

Номер детали на чертеже:

36

Tube

Заводской номер: 10123038 Количество на модель: 1
10123038
1
37

Номер детали на чертеже:

37

Fitting G8/G1/4

Заводской номер: 10120692 Количество на модель: 23
10120692
23
38

Номер детали на чертеже:

38

Fitting G8/G1/4

Заводской номер: 10122101 Количество на модель: 1
10122101
1
39

Номер детали на чертеже:

39

Throttle check valve

Заводской номер: 10100152 Количество на модель: 1
10100152
1
40

Номер детали на чертеже:

40

Pipe clip

Заводской номер: 11211062 Количество на модель: 6
11211062
6
41

Номер детали на чертеже:

41

Fitting E8

Заводской номер: 10122445 Количество на модель: 1
10122445
1
42

Номер детали на чертеже:

42

Tube

Заводской номер: 10123037 Количество на модель: 1
10123037
1
43

Номер детали на чертеже:

43

Fitting G10/G1/4

Заводской номер: 10120695 Количество на модель: 7
10120695
7
44

Номер детали на чертеже:

44

Fitting

Заводской номер: 20120505 Количество на модель: 1
20120505
1
45

Номер детали на чертеже:

45

Contrlo valve block

Заводской номер: 10100154 Количество на модель: 1
10100154
1
46

Номер детали на чертеже:

46

Screw M10x20

Заводской номер: 10420002 Количество на модель: 3
10420002
3
47

Номер детали на чертеже:

47

Washer 10

Заводской номер: 10440006 Количество на модель: 8
10440006
8
48

Номер детали на чертеже:

48

Electromagnetic valve

Заводской номер: 10100257 Количество на модель: 1
10100257
1
49

Номер детали на чертеже:

49

Fitting G08

Заводской номер: 10123045 Количество на модель: 4
10123045
4
50

Номер детали на чертеже:

50

Fitting G8

Заводской номер: 10122317 Количество на модель: 2
10122317
2
51

Номер детали на чертеже:

51

Fitting

Заводской номер: 20121679 Количество на модель: 2
20121679
2
52

Номер детали на чертеже:

52

Tube

Заводской номер: 10123041 Количество на модель: 1
10123041
1
53

Номер детали на чертеже:

53

Tube

Заводской номер: 10123044 Количество на модель: 1
10123044
1
55

Номер детали на чертеже:

55

Nut G10

Заводской номер: 10120369 Количество на модель: 2
10120369
2
56

Номер детали на чертеже:

56

Cutting ring G10

Заводской номер: 10120368 Количество на модель: 2
10120368
2
57

Номер детали на чертеже:

57

Screw M8x20

Заводской номер: 10420034 Количество на модель: 5
10420034
5
58

Номер детали на чертеже:

58

Screw M6x35

Заводской номер: 10420108 Количество на модель: 8
10420108
8
59

Номер детали на чертеже:

59

Washer 6

Заводской номер: 10440022 Количество на модель: 8
10440022
8
