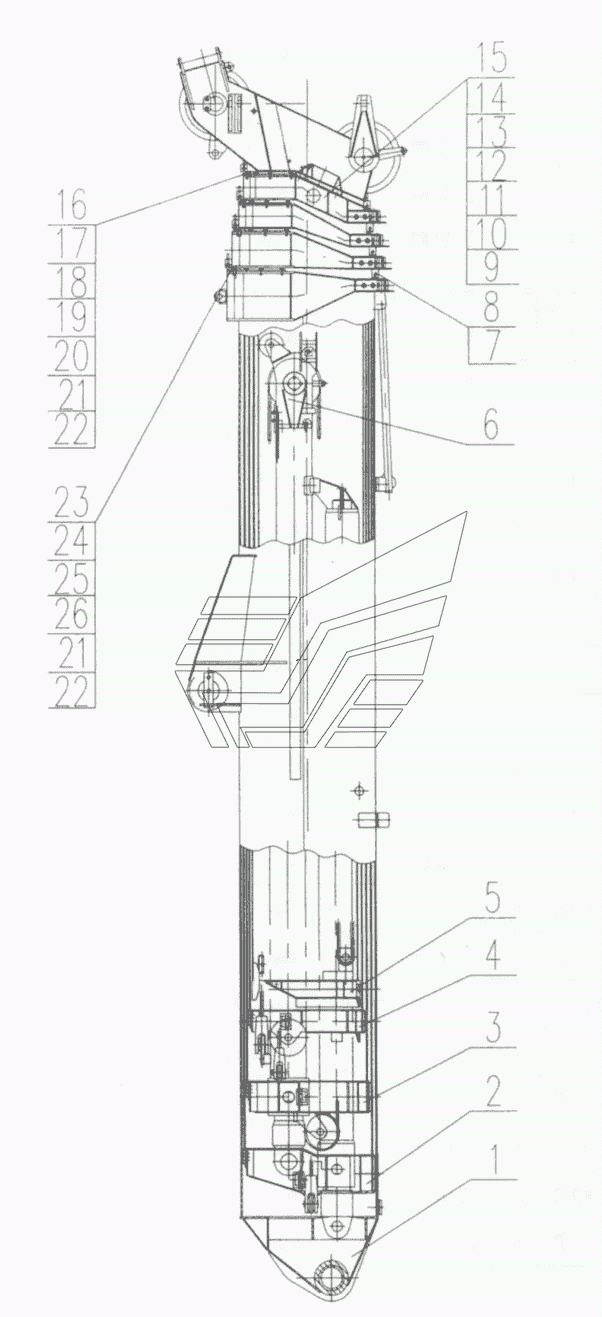

YK50K.02 II Boom QY50K (вариант). Каталог 2010г.

YK50K.01 Hook QY50K (вариант) YK50K.02 II.1 Base Boom QY50K (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Base Boom

Заводской номер: QY50K.02II.1 Количество на модель: 1
QY50K.02II.1
1
2

Номер детали на чертеже:

2

2nd Section

Заводской номер: QY50K.02II.2 Количество на модель: 1
QY50K.02II.2
1
3

Номер детали на чертеже:

3

3rd Section

Заводской номер: QY50K.02II.3 Количество на модель: l
QY50K.02II.3
l
5

Номер детали на чертеже:

5

Fifth Section

Заводской номер: QY50K.02II.5 Количество на модель: 1
QY50K.02II.5
1
6

Номер детали на чертеже:

6

Telescoping Units

Заводской номер: QY50K.02II.6 Количество на модель: l
QY50K.02II.6
l
7

Номер детали на чертеже:

7

Bolt

Заводской номер: QY25K.02II-10 Количество на модель: 15
QY25K.02II-10
15
8

Номер детали на чертеже:

8

Nut M16

Заводской номер: 10430153 Количество на модель: 15
10430153
15
9

Номер детали на чертеже:

9

Tutelage Plate

Заводской номер: QY25K.02II.6 Количество на модель: 2
QY25K.02II.6
2
10

Номер детали на чертеже:

10

Plate

Заводской номер: QY25K.02II-7 Количество на модель: 4
QY25K.02II-7
4
11

Номер детали на чертеже:

11

Plate

Заводской номер: QY25K.02II-8 Количество на модель: 4
QY25K.02II-8
4
12

Номер детали на чертеже:

12

Plate

Заводской номер: QY25K.02II-9 Количество на модель: 2
QY25K.02II-9
2
13

Номер детали на чертеже:

13

Bolt M8x10

Заводской номер: 10410780 Количество на модель: 8
10410780
8
14

Номер детали на чертеже:

14

Washer 8

Заводской номер: 10440001 Количество на модель: 8
10440001
8
15

Номер детали на чертеже:

15

Washer 8

Заводской номер: 10440062 Количество на модель: 8
10440062
8
16

Номер детали на чертеже:

16

Retaining Block

Заводской номер: QY25K.02II-11 Количество на модель: 3
QY25K.02II-11
3
17

Номер детали на чертеже:

17

Mat

Заводской номер: QY25K.02II-12 Количество на модель: 3
QY25K.02II-12
3
18

Номер детали на чертеже:

18

Mat

Заводской номер: QY25K.02II-13 Количество на модель: 3
QY25K.02II-13
3
19

Номер детали на чертеже:

19

Mat

Заводской номер: QY25K.02II-14 Количество на модель: 3
QY25K.02II-14
3
20

Номер детали на чертеже:

20

Mat

Заводской номер: QY25K.02II-15 Количество на модель: 6
QY25K.02II-15
6
21

Номер детали на чертеже:

21

Screw M12x50

Заводской номер: 10420283 Количество на модель: 8
10420283
8
22

Номер детали на чертеже:

22

Washer 12

Заводской номер: 10440010 Количество на модель: 8
10440010
8
23

Номер детали на чертеже:

23

Retaining Block

Заводской номер: QY50K.02II-7 Количество на модель: 1
QY50K.02II-7
1
24

Номер детали на чертеже:

24

Mat

Заводской номер: QY50K.02D-8 Количество на модель: 1
QY50K.02D-8
1
25

Номер детали на чертеже:

25

Mat

Заводской номер: QY50K.02II-9 Количество на модель: 1
QY50K.02II-9
1
26

Номер детали на чертеже:

26

Mat

Заводской номер: QY50K.02II-10 Количество на модель: 1
QY50K.02II-10
1
