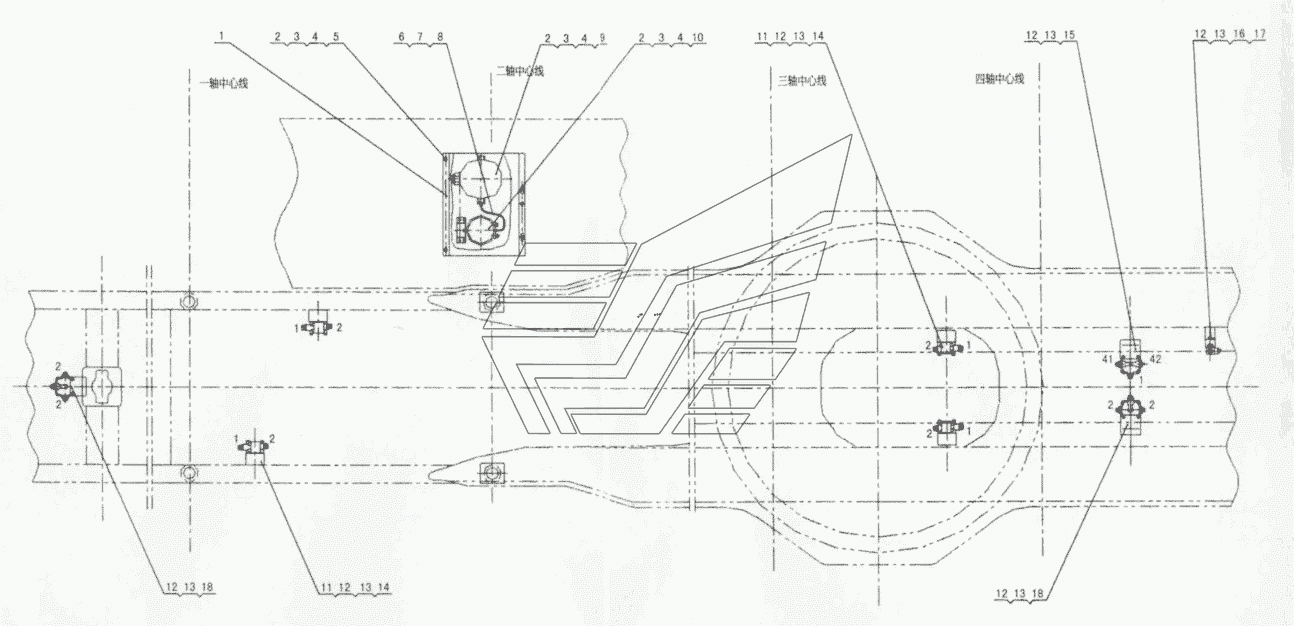

XZ50K.41 II Air Valve Assembl QY50K (вариант). Каталог 2010г.

XZ16K.41.7 Air Reservoir Assembly QY50K (вариант) XZA200.41.3 ABS Solenoid Valve Assembly QY50K (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Air dryer cover

Заводской номер: XZ16K.41-9A Количество на модель: 1
XZ16K.41-9A
1
2

Номер детали на чертеже:

2

Washer 10

Заводской номер: 10440006 Количество на модель: 7
10440006
7
3

Номер детали на чертеже:

3

Nut M10

Заводской номер: 10430004 Количество на модель: 7
10430004
7
4

Номер детали на чертеже:

4

Bolt M10x25

Заводской номер: 10430021 Количество на модель: 7
10430021
7
5

Номер детали на чертеже:

5

Washer 10

Заводской номер: 10440009 Количество на модель: 3
10440009
3
6

Номер детали на чертеже:

6

Сlip slееvе 6

Заводской номер: 10120039 Количество на модель: 2
10120039
2
7

Номер детали на чертеже:

7

Nut Е6

Заводской номер: 10121955 Количество на модель: 2
10121955
2
8

Номер детали на чертеже:

8

Pipe Assembly

Заводской номер: 03000093 Количество на модель: 1
03000093
1
9

Номер детали на чертеже:

9

Air reservoir assembly

Заводской номер: XZ16K.41.7 Количество на модель: 1
XZ16K.41.7
1
10

Номер детали на чертеже:

10

Air dryer assembly

Заводской номер: XZ16K.41.6 Количество на модель: 1
XZ16K.41.6
1
11

Номер детали на чертеже:

11

ABS solenoid valve

Заводской номер: XZA200.41.3 Количество на модель: 4
XZA200.41.3
4
12

Номер детали на чертеже:

12

Washer 8

Заводской номер: 10440001 Количество на модель: 16
10440001
16
13

Номер детали на чертеже:

13

Nut М8

Заводской номер: 10430001 Количество на модель: 16
10430001
16
14

Номер детали на чертеже:

14

Bolt M8x80

Заводской номер: 10410628 Количество на модель: 8
10410628
8
15

Номер детали на чертеже:

15

Hand relay valve assembly

Заводской номер: XZ16C.41.2 Количество на модель: 1
XZ16C.41.2
1
16

Номер детали на чертеже:

16

Воlt М8х60

Заводской номер: 10410563 Количество на модель: 2
10410563
2
17

Номер детали на чертеже:

17

Solenoid valve assembly

Заводской номер: XZ16C.41.3 Количество на модель: 1
XZ16C.41.3
1
18

Номер детали на чертеже:

18

Foot relay valve assembly

Заводской номер: XZ16C.41.4 Количество на модель: 2
XZ16C.41.4
2
