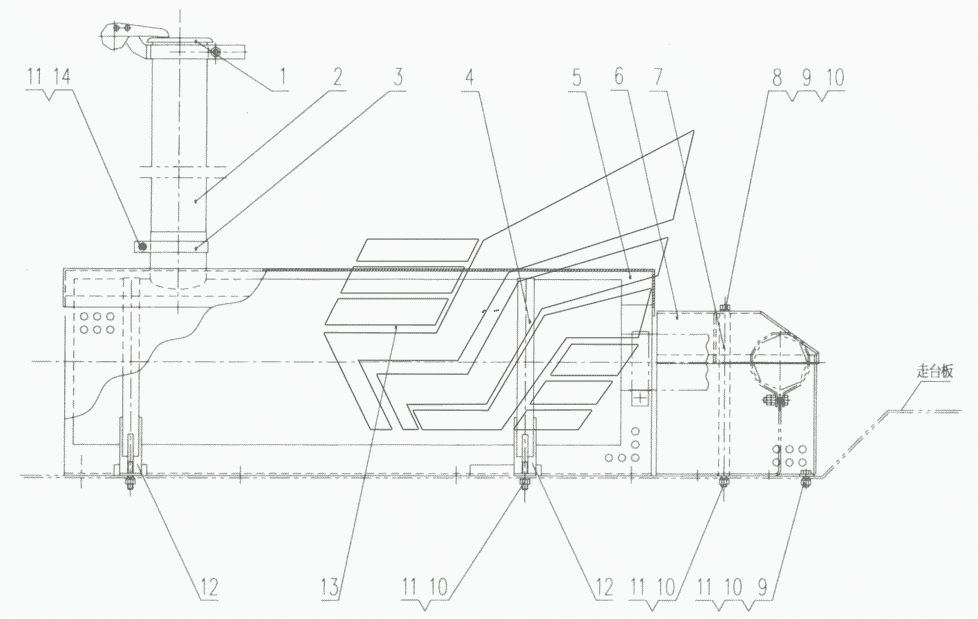

XZ50K.47 Muffler Assembly QY50K (вариант). Каталог 2010г.

XZ50K.46 Fuel Tank QY50K (вариант) XZ25K.47 Muffler Assembly QY50K (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Muffler cover

Заводской номер: XZ16K.47.1A Количество на модель: 1
XZ16K.47.1A
1
2

Номер детали на чертеже:

2

Caudal pipe

Заводской номер: XZ16K.47-2 Количество на модель: 1
XZ16K.47-2
1
3

Номер детали на чертеже:

3

Clip

Заводской номер: XZ16K.47-9 Количество на модель: 1
XZ16K.47-9
1
4

Номер детали на чертеже:

4

Belt

Заводской номер: XZ50K.47.1 Количество на модель: 2
XZ50K.47.1
2
5

Номер детали на чертеже:

5

Check ring

Заводской номер: XZ16K.47.ЗА Количество на модель: 1
XZ16K.47.ЗА
1
6

Номер детали на чертеже:

6

Exhaust pipe shell

Заводской номер: XZ16K.47.5A Количество на модель: 1
XZ16K.47.5A
1
7

Номер детали на чертеже:

7

Support pole

Заводской номер: XZ16K.47-4 Количество на модель: 2
XZ16K.47-4
2
8

Номер детали на чертеже:

8

Washer 10

Заводской номер: 10440009 Количество на модель: 2
10440009
2
9

Номер детали на чертеже:

9

Screw M10x20

Заводской номер: 10420002 Количество на модель: 21
10420002
21
10

Номер детали на чертеже:

10

Washer 10

Заводской номер: 10440006 Количество на модель: 15
10440006
15
11

Номер детали на чертеже:

11

Nut M10

Заводской номер: 10430004 Количество на модель: 21
10430004
21
12

Номер детали на чертеже:

12

Muffler support

Заводской номер: XZ50K.47-2 Количество на модель: 2
XZ50K.47-2
2
13

Номер детали на чертеже:

13

Muffler

Заводской номер: 11211326 Количество на модель: 1
11211326
1
14

Номер детали на чертеже:

14

Воlt М10х45

Заводской номер: 10420001 Количество на модель: 1
10420001
1
