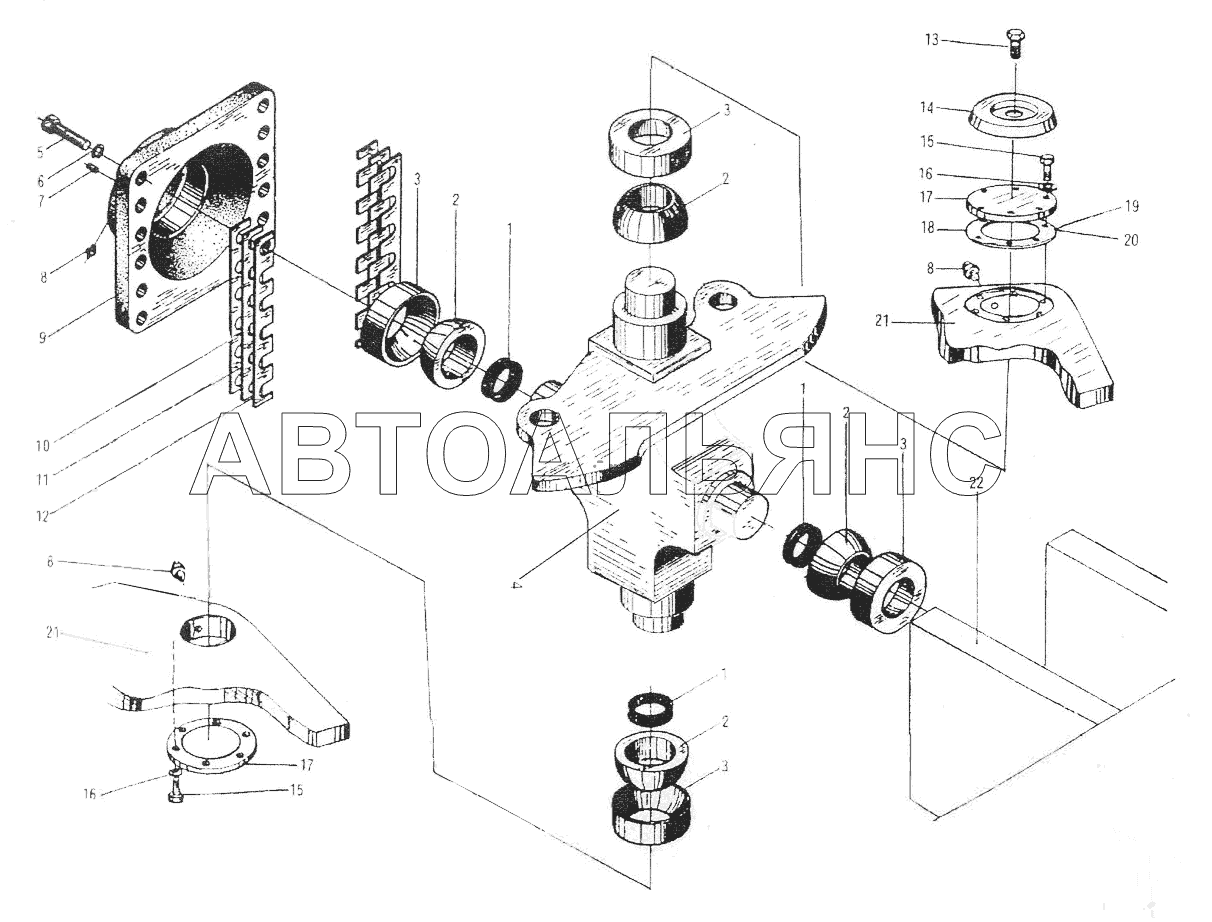

Articulate Device XSM218, XSM220. Каталог 2010г.

Drum Frame XSM218, XSM220 Rear Frame XSM218, XSM220

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

V-ring

Заводской номер: KJ010070 Количество на модель: 2
KJ010070
2
2

Номер детали на чертеже:

2

Bearing

Заводской номер: С9-2960 Количество на модель: 4
С9-2960
4
3

Номер детали на чертеже:

3

Beering,outer ring

Заводской номер: Beering Количество на модель: 4
Beering
4
4

Номер детали на чертеже:

4

Steering hitch

Заводской номер: KJ015000 Количество на модель: 1
KJ015000
1
5

Номер детали на чертеже:

5

Bolt

Заводской номер: C0-7120 Количество на модель: 12
C0-7120
12
6

Номер детали на чертеже:

6

Washer

Заводской номер: C4-3320 Количество на модель: 12
C4-3320
12
7

Номер детали на чертеже:

7

Screw

Заводской номер: C2-5480 Количество на модель: 3
C2-5480
3
8

Номер детали на чертеже:

8

Oil cup

Заводской номер: A5-3110 Количество на модель: 3
A5-3110
3
9

Номер детали на чертеже:

9

Cover

Заводской номер: KJ010060 Количество на модель: 1
KJ010060
1
10

Номер детали на чертеже:

10

Gasket

Заводской номер: KJ010080 Количество на модель: 2
KJ010080
2
11

Номер детали на чертеже:

11

Gasket

Заводской номер: KJ010081 Количество на модель: 2
KJ010081
2
12

Номер детали на чертеже:

12

Gasket

Заводской номер: KJ010082 Количество на модель: 2
KJ010082
2
13

Номер детали на чертеже:

13

Bolt

Заводской номер: C0-2240 Количество на модель: 1
C0-2240
1
14

Номер детали на чертеже:

14

Cove

Заводской номер: KJ010030 Количество на модель: 1
KJ010030
1
15

Номер детали на чертеже:

15

Bolt

Заводской номер: C0-0720 Количество на модель: 12
C0-0720
12
16

Номер детали на чертеже:

16

Washer

Заводской номер: C4-3240 Количество на модель: 12
C4-3240
12
17

Номер детали на чертеже:

17

Cove

Заводской номер: KJ010040 Количество на модель: 2
KJ010040
2
18

Номер детали на чертеже:

18

Gasket

Заводской номер: KJ010050 Количество на модель: 2
KJ010050
2
19

Номер детали на чертеже:

19

Gasket

Заводской номер: KJ010051 Количество на модель: 2
KJ010051
2
20

Номер детали на чертеже:

20

Gasket

Заводской номер: KJ010052 Количество на модель: 2
KJ010052
2
21

Номер детали на чертеже:

21

Rear Frame

Заводской номер: 39E007 Количество на модель: 1
39E007
1
21

Номер детали на чертеже:

21

Rear Frame

Заводской номер: 39B010 Количество на модель: 1
39B010
1
22

Номер детали на чертеже:

22

Drum frame

Заводской номер: KJ013000 Количество на модель: 1
KJ013000
1
22

Номер детали на чертеже:

22

Drum frame

Заводской номер: KJ023000 Количество на модель: 1
KJ023000
1
