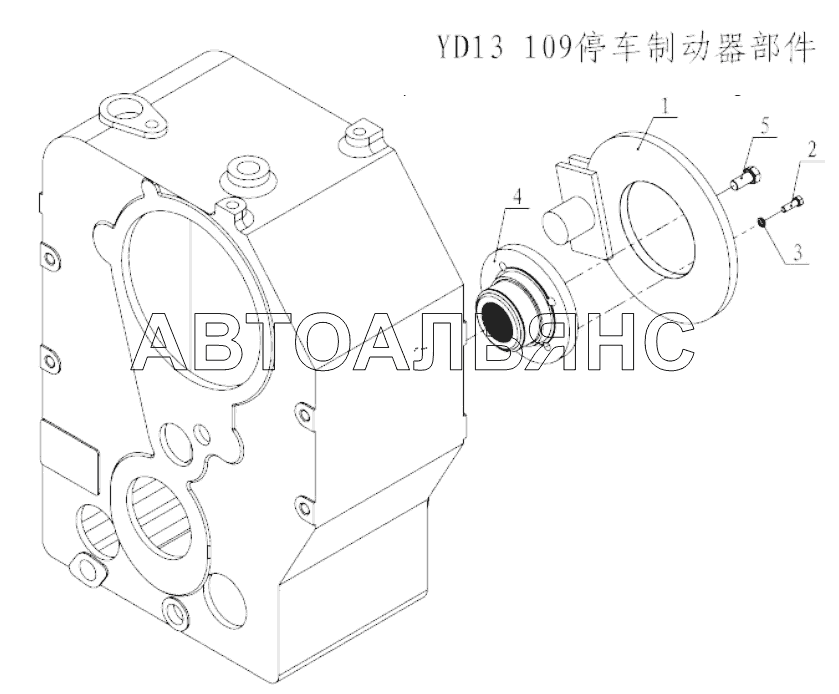

Parking brake assembly (DB428) ZL30BR. Каталог 2014г.

Intermediate wheel assembly (DB428) ZL30BR Suction tube assembly (DB428) ZL30BR

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Manual brake drum subset

Заводской номер: ZL20-038000J Количество на модель: 1
ZL20-038000J
1
2

Номер детали на чертеже:

2

Болт

Заводской номер: GB/T5783-2000 Количество на модель: 4
GB/T5783-2000
4
3

Номер детали на чертеже:

3

Шайба

Заводской номер: GB/T93-1987 Количество на модель: 4
GB/T93-1987
4
4

Номер детали на чертеже:

4

Outlet flange

Заводской номер: YD13 303 038 Количество на модель: 1
YD13 303 038
1
5

Номер детали на чертеже:

5

Hexagon screw

Заводской номер: GB/T5786-2000 Количество на модель: 1
GB/T5786-2000
1
