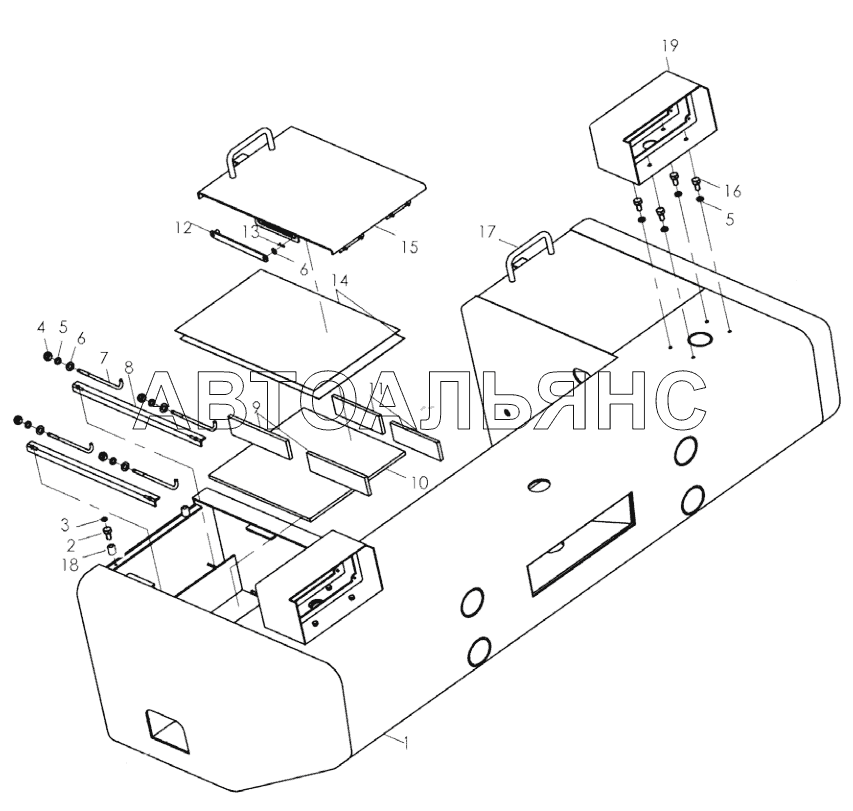

Counterweight set ZL30BR. Каталог 2014г.

Rear structure ZL30BR Hydraulic operating system ZL30BR

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Counterbalance

Заводской номер: 252604932 Количество на модель: 1
252604932
1
2

Номер детали на чертеже:

2

Nut

Заводской номер: 805100266 Количество на модель: 4
805100266
4
3

Номер детали на чертеже:

3

Шайба 5

Заводской номер: 805300119 Количество на модель: 4
805300119
4
4

Номер детали на чертеже:

4

Гайка М8

Заводской номер: 805200045 Количество на модель: 4
805200045
4
5

Номер детали на чертеже:

5

Шайба 8

Заводской номер: 805300010 Количество на модель: 12
805300010
12
6

Номер детали на чертеже:

6

Шайба 8

Заводской номер: 805300069 Количество на модель: 8
805300069
8
7

Номер детали на чертеже:

7

Крепежный бош

Заводской номер: 250900222 Количество на модель: 4
250900222
4
8

Номер детали на чертеже:

8

Стопорный угольник

Заводской номер: 250900221 Количество на модель: 2
250900221
2
9

Номер детали на чертеже:

9

Перегородка II

Заводской номер: 250900224 Количество на модель: 2
250900224
2
10

Номер детали на чертеже:

10

Eraser

Заводской номер: 250900225 Количество на модель: 1
250900225
1
11

Номер детали на чертеже:

11

Перегородка I

Заводской номер: 250900223 Количество на модель: 2
250900223
2
12

Номер детали на чертеже:

12

Упорный стержень

Заводской номер: 252100434 Количество на модель: 2
252100434
2
13

Номер детали на чертеже:

13

Pin

Заводской номер: 805600029 Количество на модель: 2
805600029
2
14

Номер детали на чертеже:

14

Eraser

Заводской номер: 250200241 Количество на модель: 2
250200241
2
15

Номер детали на чертеже:

15

Left cover

Заводской номер: 252604670 Количество на модель: 1
252604670
1
16

Номер детали на чертеже:

16

Болт М8х16

Заводской номер: 805000033 Количество на модель: 8
805000033
8
17

Номер детали на чертеже:

17

Right cover

Заводской номер: 252604672 Количество на модель: 1
252604672
1
18

Номер детали на чертеже:

18

Spacer

Заводской номер: 250900226 Количество на модель: 4
250900226
4
19

Номер детали на чертеже:

19

Rear light housing

Заводской номер: 252101796 Количество на модель: 2
252101796
2
