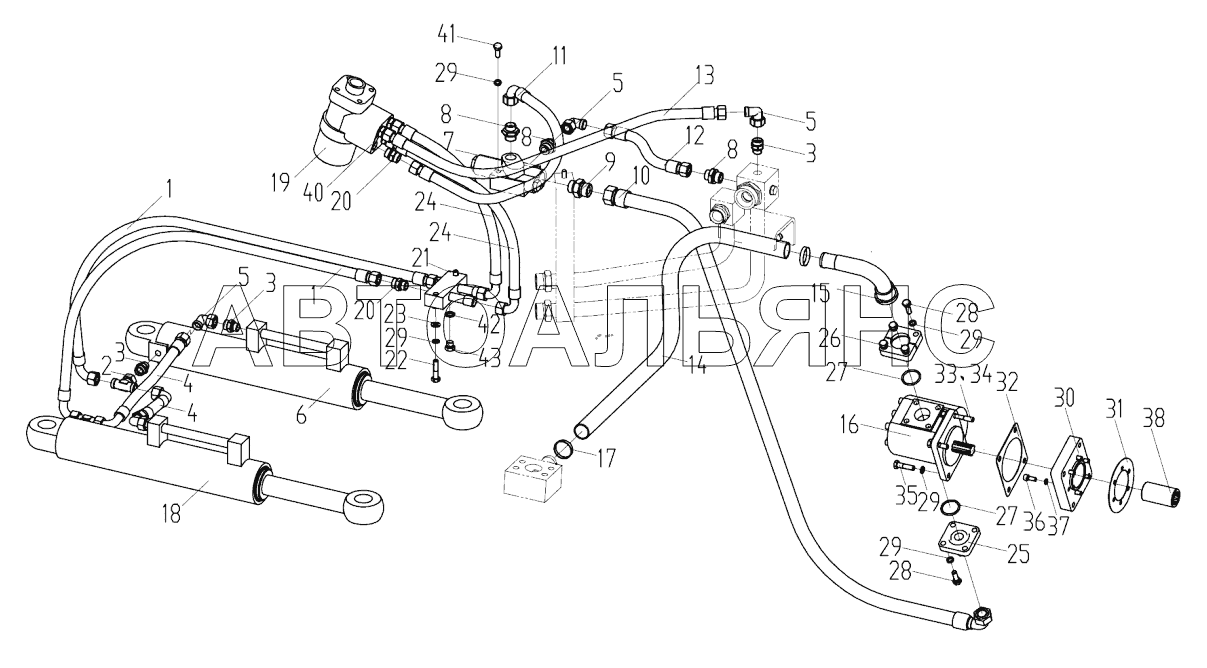

Hydraulic steering system ZL30BR. Каталог 2014г.

Hydraulic operating system ZL30BR Precursor hydraulic system ZL30BR

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hose set

Заводской номер: 252600724 Количество на модель: 2
252600724
2
2

Номер детали на чертеже:

2

Connector

Заводской номер: 803164570 Количество на модель: 2
803164570
2
3

Номер детали на чертеже:

3

Соединение

Заводской номер: 803165970 Количество на модель: 5
803165970
5
4

Номер детали на чертеже:

4

Резиновая труба в сборе

Заводской номер: 252600563 Количество на модель: 2
252600563
2
5

Номер детали на чертеже:

5

Connector

Заводской номер: 803164298 Количество на модель: 2
803164298
2
6

Номер детали на чертеже:

6

Right steering cylinder

Заводской номер: 803082957 Количество на модель: 1
803082957
1
6

Номер детали на чертеже:

6

Правый поворотный цилиндр

Заводской номер: 803004311 Количество на модель: 1
803004311
1
7

Номер детали на чертеже:

7

Single valve

Заводской номер: 803004034 Количество на модель: 1
803004034
1
8

Номер детали на чертеже:

8

Connector

Заводской номер: 803164361 Количество на модель: 3
803164361
3
9

Номер детали на чертеже:

9

Connector

Заводской номер: 803164276 Количество на модель: 1
803164276
1
10

Номер детали на чертеже:

10

Hose set

Заводской номер: 252600564 Количество на модель: 1
252600564
1
11

Номер детали на чертеже:

11

Hose set

Заводской номер: 252600565 Количество на модель: 1
252600565
1
12

Номер детали на чертеже:

12

Hose set

Заводской номер: 252600725 Количество на модель: 1
252600725
1
13

Номер детали на чертеже:

13

Hose set

Заводской номер: 252600726 Количество на модель: 1
252600726
1
14

Номер детали на чертеже:

14

Hose set

Заводской номер: 803164030 Количество на модель: 1
803164030
1
15

Номер детали на чертеже:

15

Pipe

Заводской номер: 252600568 Количество на модель: 1
252600568
1
16

Номер детали на чертеже:

16

Steering pump

Заводской номер: 803006833 Количество на модель: 1
803006833
1
17

Номер детали на чертеже:

17

Rim

Заводской номер: 801902692 Количество на модель: 2
801902692
2
18

Номер детали на чертеже:

18

Лево-поворотный маслоцилиндр

Заводской номер: 803004310 Количество на модель: 1
803004310
1
18

Номер детали на чертеже:

18

Left steering cylinder

Заводской номер: 803082958 Количество на модель: 1
803082958
1
19

Номер детали на чертеже:

19

Steering unit

Заводской номер: 251900192 Количество на модель: 1
251900192
1
20

Номер детали на чертеже:

20

Connector

Заводской номер: 803165973 Количество на модель: 6
803165973
6
21

Номер детали на чертеже:

21

Block

Заводской номер: 252600569 Количество на модель: 1
252600569
1
22

Номер детали на чертеже:

22

Болт M10x45

Заводской номер: 805000207 Количество на модель: 2
805000207
2
23

Номер детали на чертеже:

23

Шайба 10

Заводской номер: 805300017 Количество на модель: 2
805300017
2
24

Номер детали на чертеже:

24

Hose set

Заводской номер: 252600570 Количество на модель: 2
252600570
2
25

Номер детали на чертеже:

25

Block

Заводской номер: 251900930 Количество на модель: 1
251900930
1
26

Номер детали на чертеже:

26

Flange

Заводской номер: 250100643 Количество на модель: 1
250100643
1
27

Номер детали на чертеже:

27

О-образное уплотнительное кольцо

Заводской номер: 801100148 Количество на модель: 2
801100148
2
28

Номер детали на чертеже:

28

Болт М10х30

Заводской номер: 805000043 Количество на модель: 8
805000043
8
29

Номер детали на чертеже:

29

Шайба 10

Заводской номер: 805300014 Количество на модель: 11
805300014
11
30

Номер детали на чертеже:

30

Соединительный диск

Заводской номер: 250100138 Количество на модель: 1
250100138
1
31

Номер детали на чертеже:

31

Бумажная прокладка

Заводской номер: 250100163 Количество на модель: 1
250100163
1
32

Номер детали на чертеже:

32

Бумажная прокладка

Заводской номер: 250100164 Количество на модель: 1
250100164
1
33

Номер детали на чертеже:

33

Шпилька M10X75

Заводской номер: 805002239 Количество на модель: 2
805002239
2
34

Номер детали на чертеже:

34

Гайка М10

Заводской номер: 805200048 Количество на модель: 4
805200048
4
35

Номер детали на чертеже:

35

Болт M10X40

Заводской номер: 805000400 Количество на модель: 2
805000400
2
36

Номер детали на чертеже:

36

Винт М8х20

Заводской номер: 805100064 Количество на модель: 6
805100064
6
37

Номер детали на чертеже:

37

Шайба 8

Заводской номер: 805300010 Количество на модель: 6
805300010
6
38

Номер детали на чертеже:

38

Соединительная букса

Заводской номер: 250100280 Количество на модель: 1
250100280
1
39

Номер детали на чертеже:

39

Ring 25

Заводской номер: 805401242 Количество на модель: 1
805401242
1
40

Номер детали на чертеже:

40

Valve housing

Заводской номер: 803004535 Количество на модель: 1
803004535
1
41

Номер детали на чертеже:

41

Screw

Заводской номер: 805002176 Количество на модель: 3
805002176
3
42

Номер детали на чертеже:

42

Шайба 14

Заводской номер: 805301410 Количество на модель: 2
805301410
2
43

Номер детали на чертеже:

43

Пробка M14x1.5

Заводской номер: 803107807 Количество на модель: 2
803107807
2
