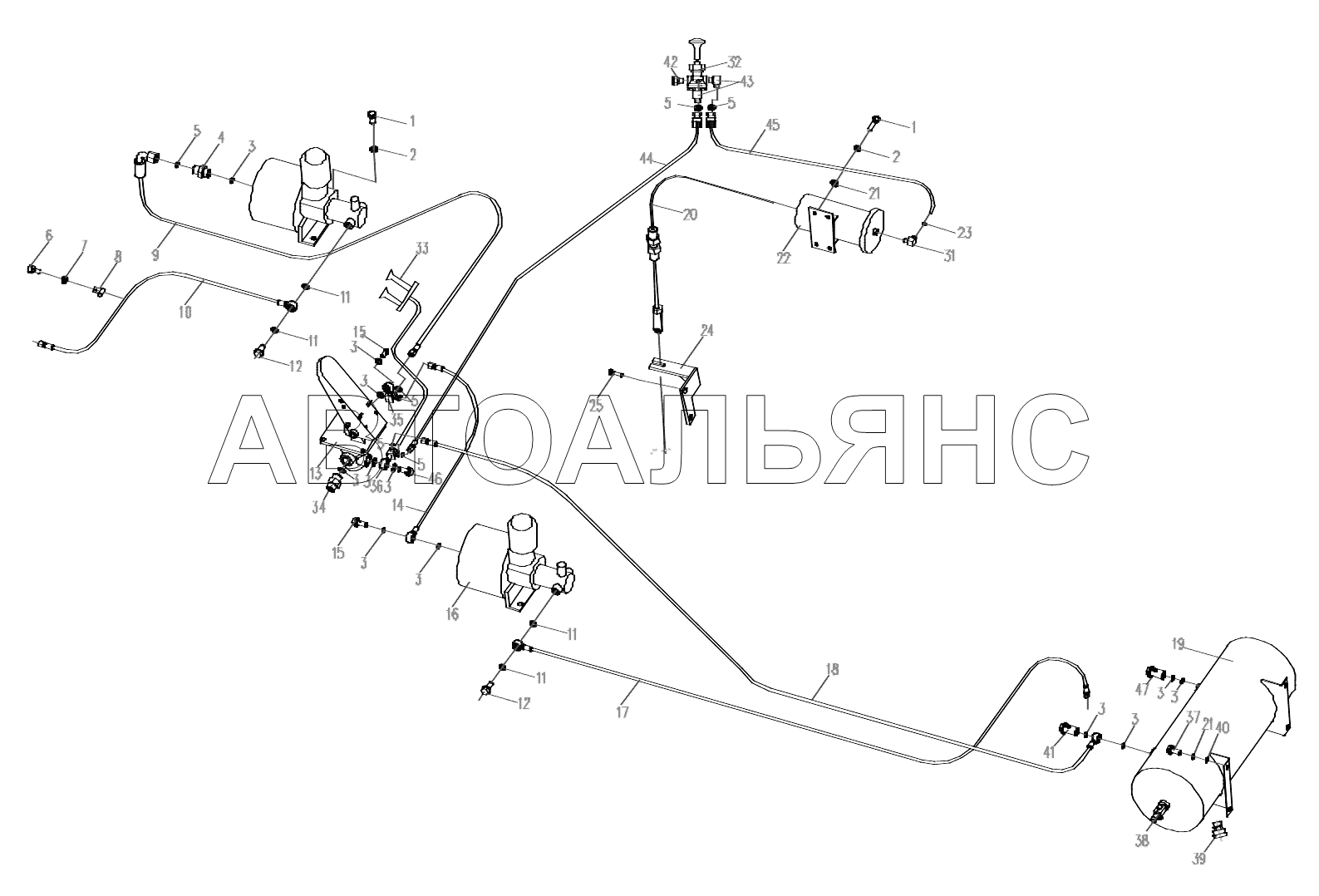

Braking system ZL30BR. Каталог 2014г.

Bucket assembly 252604832 ZL30BR Reinforcement pumps set ZL30BR

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт M12x25

Заводской номер: 805000715 Количество на модель: 8
805000715
8
2

Номер детали на чертеже:

2

Шайба 12

Заводской номер: 805300018 Количество на модель: 8
805300018
8
3

Номер детали на чертеже:

3

Шайба 22

Заводской номер: 805301414 Количество на модель: 12
805301414
12
4

Номер детали на чертеже:

4

Соединение

Заводской номер: 251800289 Количество на модель: 1
251800289
1
5

Номер детали на чертеже:

5

O-образное кольцо

Заводской номер: 803164131 Количество на модель: 7
803164131
7
6

Номер детали на чертеже:

6

Болт М8х16

Заводской номер: 805000033 Количество на модель: 1
805000033
1
7

Номер детали на чертеже:

7

Шайба 8

Заводской номер: 805300010 Количество на модель: 3
805300010
3
8

Номер детали на чертеже:

8

Цанга

Заводской номер: 803604583 Количество на модель: 1
803604583
1
9

Номер детали на чертеже:

9

Воздухоприводная труба переднего форсажного насоса

Заводской номер: 252600643 Количество на модель: 1
252600643
1
10

Номер детали на чертеже:

10

Hose

Заводской номер: 252600809 Количество на модель: 1
252600809
1
11

Номер детали на чертеже:

11

О-образное уплотнительное колцьо

Заводской номер: 801100162 Количество на модель: 4
801100162
4
12

Номер детали на чертеже:

12

Peg

Заводской номер: 269900191 Количество на модель: 2
269900191
2
13

Номер детали на чертеже:

13

Пневматический тормозный клапан

Заводской номер: 800901158 Количество на модель: 1
800901158
1
14

Номер детали на чертеже:

14

Пневматическая труба заднего цилиндра форсажа

Заводской номер: 252600642 Количество на модель: 1
252600642
1
15

Номер детали на чертеже:

15

Болт

Заводской номер: 269900183 Количество на модель: 2
269900183
2
16

Номер детали на чертеже:

16

ФН в сборе

Заводской номер: 800901152 Количество на модель: 2
800901152
2
17

Номер детали на чертеже:

17

Rear bridge hose

Заводской номер: 252600644 Количество на модель: 1
252600644
1
18

Номер детали на чертеже:

18

Выпускной патрубок воздухосборника

Заводской номер: 251800292 Количество на модель: 1
251800292
1
19

Номер детали на чертеже:

19

Air reservoir

Заводской номер: 252600528 Количество на модель: 1
252600528
1
20

Номер детали на чертеже:

20

Flexible shaft

Заводской номер: 252600686 Количество на модель: 1
252600686
1
21

Номер детали на чертеже:

21

Шайба 12

Заводской номер: 805300020 Количество на модель: 8
805300020
8
22

Номер детали на чертеже:

22

Brake cylinder

Заводской номер: 250400157 Количество на модель: 1
250400157
1
24

Номер детали на чертеже:

24

Mounting plate

Заводской номер: 252601107 Количество на модель: 1
252601107
1
25

Номер детали на чертеже:

25

Screw

Заводской номер: 805000028 Количество на модель: 6
805000028
6
31

Номер детали на чертеже:

31

Joins

Заводской номер: 251400370 Количество на модель: 1
251400370
1
32

Номер детали на чертеже:

32

Valve assembly

Заводской номер: 800901151 Количество на модель: 1
800901151
1
33

Номер детали на чертеже:

33

Horn

Заводской номер: 803502921 Количество на модель: 1
803502921
1
34

Номер детали на чертеже:

34

Прямое соединение

Заводской номер: 250300252 Количество на модель: 1
250300252
1
35

Номер детали на чертеже:

35

Соединение тройника

Заводской номер: 251800290 Количество на модель: 1
251800290
1
36

Номер детали на чертеже:

36

Joins

Заводской номер: 251400371 Количество на модель: 1
251400371
1
37

Номер детали на чертеже:

37

Болт М10х30

Заводской номер: 805000043 Количество на модель: 4
805000043
4
38

Номер детали на чертеже:

38

Водовыпускной кран

Заводской номер: 252101539 Количество на модель: 1
252101539
1
39

Номер детали на чертеже:

39

Автоматический сливной клапан

Заводской номер: 800701137 Количество на модель: 1
800701137
1
40

Номер детали на чертеже:

40

Шайба 10

Заводской номер: 805300102 Количество на модель: 4
805300102
4
41

Номер детали на чертеже:

41

Болт

Заводской номер: 252600641 Количество на модель: 1
252600641
1
42

Номер детали на чертеже:

42

Threaded plug

Заводской номер: 252600685 Количество на модель: 1
252600685
1
43

Номер детали на чертеже:

43

Joins

Заводской номер: 251400373 Количество на модель: 1
251400373
1
44

Номер детали на чертеже:

44

Air tube

Заводской номер: 252900339 Количество на модель: 1
252900339
1
45

Номер детали на чертеже:

45

Brake air tube

Заводской номер: 251400378 Количество на модель: 1
251400378
1
46

Номер детали на чертеже:

46

Screw

Заводской номер: 252600687 Количество на модель: 1
252600687
1
47

Номер детали на чертеже:

47

Бош

Заводской номер: 252100748 Количество на модель: 1
252100748
1
