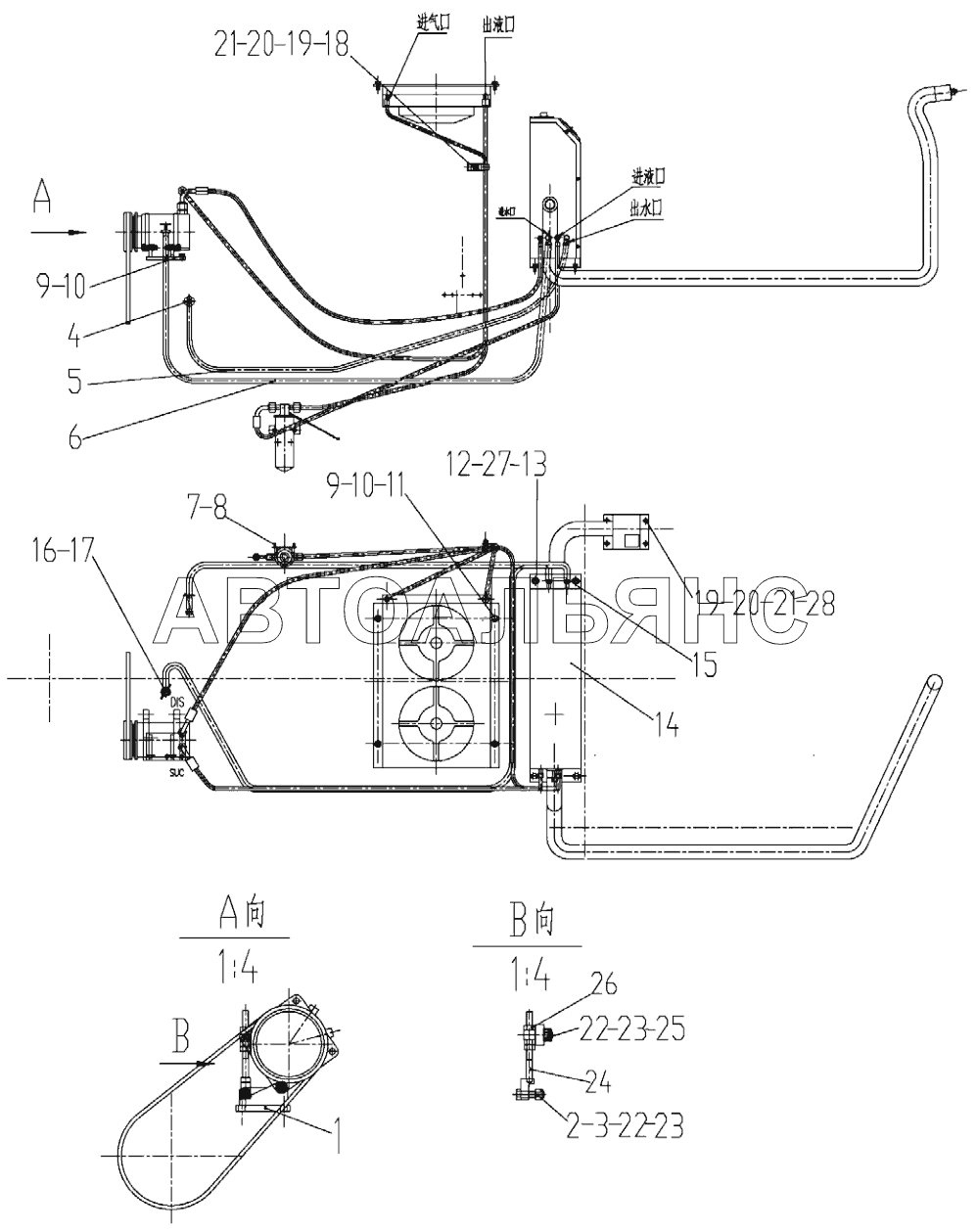

252604091 Air-conditioning system ZL30BR. Каталог 2014г.

Engine hood 252604914 ZL30BR 803502522-102766 Air-conditioning assembly ZL30BR

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Support

Заводской номер: 252800330 Количество на модель: 1
252800330
1
2

Номер детали на чертеже:

2

Dowel

Заводской номер: 805000280 Количество на модель: 4
805000280
4
3

Номер детали на чертеже:

3

Шайба 10

Заводской номер: 805300017 Количество на модель: 4
805300017
4
4

Номер детали на чертеже:

4

Соединение

Заводской номер: 250200223 Количество на модель: 1
250200223
1
5

Номер детали на чертеже:

5

Водяная труба теплой воды

Заводской номер: 251900522 Количество на модель: 1
251900522
1
6

Номер детали на чертеже:

6

Водяная труба для вентиляции

Заводской номер: 251900523 Количество на модель: 1
251900523
1
7

Номер детали на чертеже:

7

Болт М6х16

Заводской номер: 805000322 Количество на модель: 2
805000322
2
8

Номер детали на чертеже:

8

Шайба М6

Заводской номер: 805300030 Количество на модель: 2
805300030
2
9

Номер детали на чертеже:

9

Болт М10х30

Заводской номер: 805000043 Количество на модель: 3
805000043
3
10

Номер детали на чертеже:

10

Шайба 10

Заводской номер: 805300014 Количество на модель: 3
805300014
3
11

Номер детали на чертеже:

11

Подстилка

Заводской номер: 253000425 Количество на модель: 2
253000425
2
12

Номер детали на чертеже:

12

Болт M12x40

Заводской номер: 805000045 Количество на модель: 4
805000045
4
13

Номер детали на чертеже:

13

Шайба 12

Заводской номер: 805300020 Количество на модель: 4
805300020
4
14

Номер детали на чертеже:

14

Air conditioning

Заводской номер: 803502515 Количество на модель: 1
803502515
1
15

Номер детали на чертеже:

15

Хомут 22-26

Заводской номер: 801902690 Количество на модель: 4
801902690
4
16

Номер детали на чертеже:

16

Выключатель горячей воды отопителя

Заводской номер: 250300125 Количество на модель: 1
250300125
1
17

Номер детали на чертеже:

17

Соединение указателя температуры воды

Заводской номер: 250300190 Количество на модель: 1
250300190
1
18

Номер детали на чертеже:

18

Wire support

Заводской номер: 803604568 Количество на модель: 1
803604568
1
19

Номер детали на чертеже:

19

Болт М8х16

Заводской номер: 805000033 Количество на модель: 4
805000033
4
20

Номер детали на чертеже:

20

Шайба 8

Заводской номер: 805300069 Количество на модель: 4
805300069
4
21

Номер детали на чертеже:

21

Шайба 8

Заводской номер: 805300010 Количество на модель: 4
805300010
4
22

Номер детали на чертеже:

22

Nut

Заводской номер: 805200191 Количество на модель: 4
805200191
4
23

Номер детали на чертеже:

23

Pin

Заводской номер: 805601529 Количество на модель: 4
805601529
4
24

Номер детали на чертеже:

24

Screw

Заводской номер: 252800328 Количество на модель: 1
252800328
1
25

Номер детали на чертеже:

25

Screw

Заводской номер: 252800329 Количество на модель: 1
252800329
1
26

Номер детали на чертеже:

26

Гайка М10

Заводской номер: 805200048 Количество на модель: 3
805200048
3
27

Номер детали на чертеже:

27

Шайба 12

Заводской номер: 805300018 Количество на модель: 4
805300018
4
28

Номер детали на чертеже:

28

Cushion

Заводской номер: 252100859 Количество на модель: 1
252100859
1
