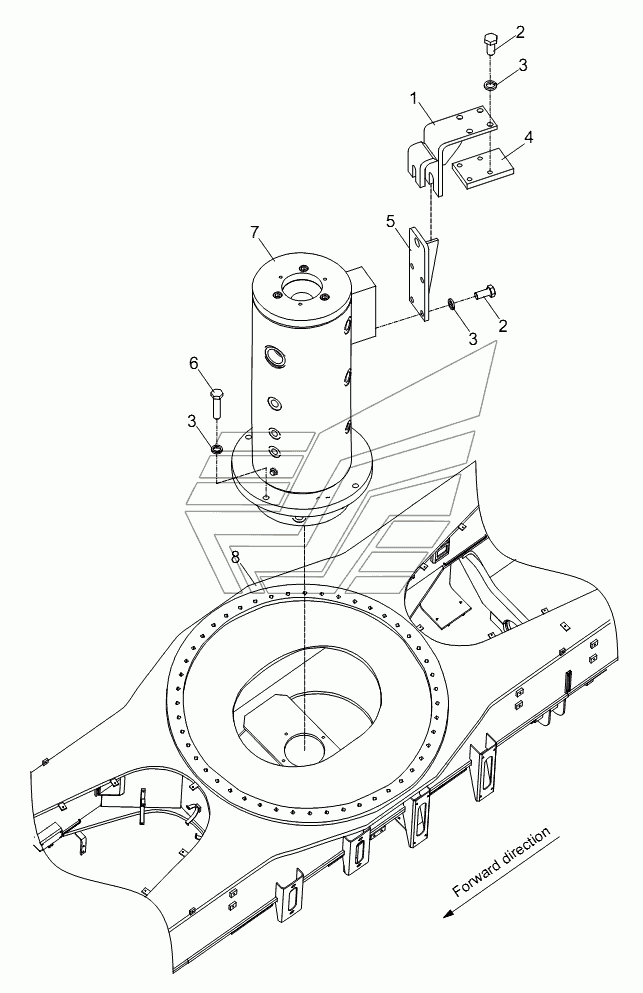

CENTRE REVOLVING JOINT INSTALLATION D00755914800200000Y RT-55. Каталог 2013г.

ELECTRICAL SYSTEM (GREER) (CHASSIS FRAME ELECTRICS 2)D00755916210000001Y RT-55 CENTRE REVOLVING JOINT D1140109716_6500Y RT-55

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Centre revolving joint installation

Заводской номер: 00755914800200000 Количество на модель: 1
00755914800200000
1
1

Номер детали на чертеже:

1

Plate

Заводской номер: 00755914800210001 Количество на модель: 1
00755914800210001
1
2

Номер детали на чертеже:

2

Bolt

Заводской номер: 1040000069 Количество на модель: 8
1040000069
8
3

Номер детали на чертеже:

3

Washer

Заводской номер: 1040300054 Количество на модель: 12
1040300054
12
4

Номер детали на чертеже:

4

Plate

Заводской номер: 00755904800201021 Количество на модель: 1
00755904800201021
1
5

Номер детали на чертеже:

5

Toggle fork

Заводской номер: 00755914800220000 Количество на модель: 1
00755914800220000
1
6

Номер детали на чертеже:

6

Bolt

Заводской номер: 1040000149 Количество на модель: 4
1040000149
4
7

Номер детали на чертеже:

7

Central revolving joint

Заводской номер: 1140109716 Количество на модель: 1
1140109716
1
8

Номер детали на чертеже:

8

Chassis frame assembly

Заводской номер: Chassisframe Количество на модель: 1
Chassisframe
1
