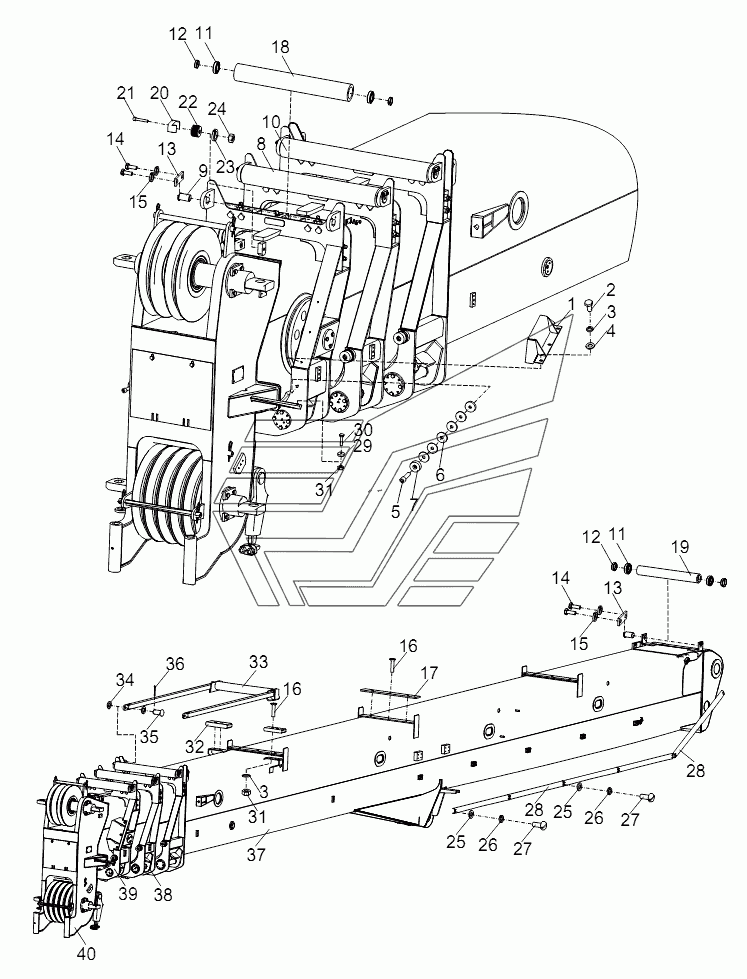

MAIN BOOM ASSY D00755900100000001Y RT-55. Каталог 2013г.

PULLEY ASSY D00755908800600000Y RT-55 ROPE GUIDE ASSY D00755900100600000Y RT-55

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Main boom assy

Заводской номер: 00755900100000001 Количество на модель: 1
00755900100000001
1
1

Номер детали на чертеже:

1

Pulley housing

Заводской номер: 00755900100200000 Количество на модель: 2
00755900100200000
2
2

Номер детали на чертеже:

2

Bolt

Заводской номер: 1040000098 Количество на модель: 6
1040000098
6
3

Номер детали на чертеже:

3

Washer

Заводской номер: 1040300063 Количество на модель: 9
1040300063
9
4

Номер детали на чертеже:

4

Washer

Заводской номер: 1040300066 Количество на модель: 6
1040300066
6
5

Номер детали на чертеже:

5

Screw

Заводской номер: 1040100028 Количество на модель: 6
1040100028
6
6

Номер детали на чертеже:

6

Adjusting pad

Заводской номер: 00755900100400000 Количество на модель: 2
00755900100400000
2
7

Номер детали на чертеже:

7

Pressure plate

Заводской номер: 00755900100001010 Количество на модель: 6
00755900100001010
6
8

Номер детали на чертеже:

8

Drum

Заводской номер: 00755900100001020 Количество на модель: 1
00755900100001020
1
9

Номер детали на чертеже:

9

Pin

Заводской номер: 00755900100001030 Количество на модель: 8
00755900100001030
8
10

Номер детали на чертеже:

10

Drum

Заводской номер: 00755900100001040 Количество на модель: 1
00755900100001040
1
11

Номер детали на чертеже:

11

Deep grooved ball bearing

Заводской номер: 1050200261 Количество на модель: 8
1050200261
8
12

Номер детали на чертеже:

12

Spacer sleeve

Заводской номер: 00755900100001050 Количество на модель: 8
00755900100001050
8
13

Номер детали на чертеже:

13

Baffle 30

Заводской номер: 006340000013 Количество на модель: 8
006340000013
8
14

Номер детали на чертеже:

14

Bolt

Заводской номер: 1040000109 Количество на модель: 16
1040000109
16
15

Номер детали на чертеже:

15

Washer

Заводской номер: 1040300062 Количество на модель: 16
1040300062
16
16

Номер детали на чертеже:

16

Screw

Заводской номер: 1040100158 Количество на модель: 13
1040100158
13
17

Номер детали на чертеже:

17

Plate

Заводской номер: 00755900100001060 Количество на модель: 3
00755900100001060
3
18

Номер детали на чертеже:

18

Drum

Заводской номер: 00755900100001070 Количество на модель: 1
00755900100001070
1
19

Номер детали на чертеже:

19

Drum

Заводской номер: 00755900100001080 Количество на модель: 1
00755900100001080
1
20

Номер детали на чертеже:

20

Aligning block

Заводской номер: 00755900100001090 Количество на модель: 12
00755900100001090
12
21

Номер детали на чертеже:

21

Screw

Заводской номер: 1040100208 Количество на модель: 12
1040100208
12
22

Номер детали на чертеже:

22

Washer

Заводской номер: 1040300211 Количество на модель: 96
1040300211
96
23

Номер детали на чертеже:

23

Nut

Заводской номер: 1040200113 Количество на модель: 12
1040200113
12
24

Номер детали на чертеже:

24

Washer

Заводской номер: 1040300067 Количество на модель: 12
1040300067
12
25

Номер детали на чертеже:

25

Washer

Заводской номер: 1040300060 Количество на модель: 20
1040300060
20
26

Номер детали на чертеже:

26

Washer

Заводской номер: 1040300048 Количество на модель: 20
1040300048
20
27

Номер детали на чертеже:

27

Screw

Заводской номер: 1040100900 Количество на модель: 20
1040100900
20
28

Номер детали на чертеже:

28

Grooved plate

Заводской номер: 00755900100001101 Количество на модель: 5
00755900100001101
5
29

Номер детали на чертеже:

29

Guide pulley of cable

Заводской номер: 00755900100001170 Количество на модель: 1
00755900100001170
1
30

Номер детали на чертеже:

30

Bolt

Заводской номер: 1040000111 Количество на модель: 1
1040000111
1
31

Номер детали на чертеже:

31

Nut

Заводской номер: 1040200192 Количество на модель: 5
1040200192
5
32

Номер детали на чертеже:

32

Pad

Заводской номер: 00755900100001181 Количество на модель: 2
00755900100001181
2
33

Номер детали на чертеже:

33

Rope guide assy

Заводской номер: 00755900100600000 Количество на модель: 1
00755900100600000
1
34

Номер детали на чертеже:

34

Washer

Заводской номер: 1040300106 Количество на модель: 4
1040300106
4
35

Номер детали на чертеже:

35

Pin

Заводской номер: 00755900100001190 Количество на модель: 2
00755900100001190
2
36

Номер детали на чертеже:

36

Pin

Заводской номер: 1040500057 Количество на модель: 2
1040500057
2
37

Номер детали на чертеже:

37

Basic boom assy

Заводской номер: Boom Количество на модель: 1
Boom
1
38

Номер детали на чертеже:

38

Telescopic boom section 1 assy

Заводской номер: Boomsection1 Количество на модель: 1
Boomsection1
1
39

Номер детали на чертеже:

39

Telescopic boom section 2 assy

Заводской номер: Boomsection2 Количество на модель: 1
Boomsection2
1
40

Номер детали на чертеже:

40

Telescopic boom section 3 assy

Заводской номер: Boomsection3 Количество на модель: 1
Boomsection3
1
