RT55 ROUGH TERRAIN CRANE D00755910000010000Y RT-55. Каталог 2013г.

BASIC BOOM ASSY D00755918500000000Y RT-55

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

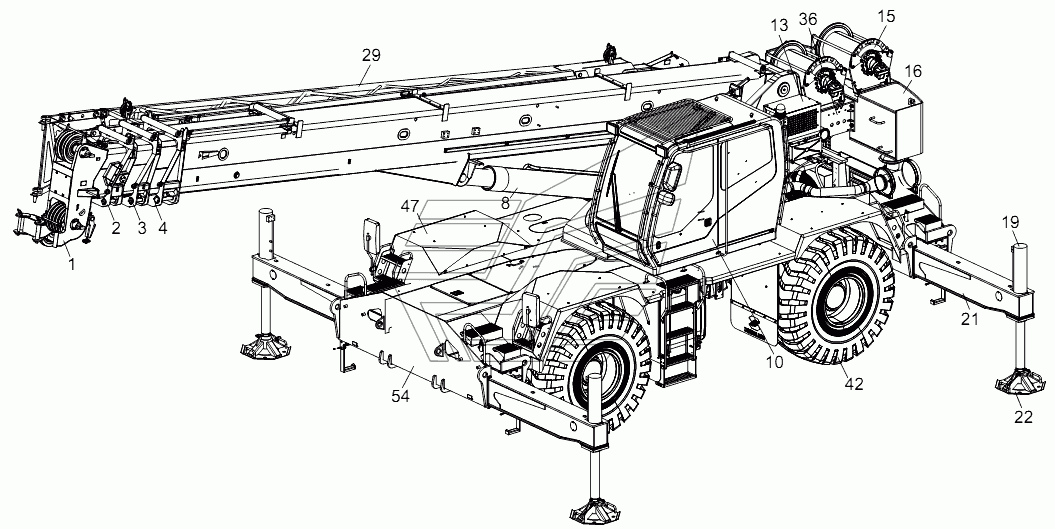

RT55 rough terrain crane

Заводской номер: 00755910000010000 Количество на модель: 1
00755910000010000
1
1

Номер детали на чертеже:

1

Telescopic boom section 3 assy

Заводской номер: 00755918800000000 Количество на модель: 1
00755918800000000
1
2

Номер детали на чертеже:

2

Telescopic boom section 2 assy

Заводской номер: 00755918700000000 Количество на модель: 1
00755918700000000
1
3

Номер детали на чертеже:

3

Telescopic boom section 1 assy

Заводской номер: 00755918600000000 Количество на модель: 1
00755918600000000
1
4

Номер детали на чертеже:

4

Basic boom assy

Заводской номер: 00755918500000000 Количество на модель: 1
00755918500000000
1
5

Номер детали на чертеже:

5

Main boom assy

Заводской номер: 00755900100000001 Количество на модель: 1
00755900100000001
1
6

Номер детали на чертеже:

6

Telescoping mechanism

Заводской номер: 00755901800000000 Количество на модель: 1
00755901800000000
1
7

Номер детали на чертеже:

7

Telescoping cylinder

Заводской номер: 00755918400100000 Количество на модель: 1
00755918400100000
1
8

Номер детали на чертеже:

8

Derricking cylinder

Заводской номер: 00755918400300000 Количество на модель: 1
00755918400300000
1
9

Номер детали на чертеже:

9

Angle indicator

Заводской номер: 1991800130 Количество на модель: 1
1991800130
1
10

Номер детали на чертеже:

10

Driver's cab

Заводской номер: 1130000414 Количество на модель: 1
1130000414
1
11

Номер детали на чертеже:

11

Driver's cab pre-assembly

Заводской номер: 00755905000000001 Количество на модель: 1
00755905000000001
1
12

Номер детали на чертеже:

12

Structural members installation

Заводской номер: 00755914710000000 Количество на модель: 1
00755914710000000
1
13

Номер детали на чертеже:

13

Air conditioning

Заводской номер: 00755907600000000 Количество на модель: 1
00755907600000000
1
14

Номер детали на чертеже:

14

Hoist rope

Заводской номер: 00755918200000000 Количество на модель: 1
00755918200000000
1
15

Номер детали на чертеже:

15

Winch mechanism

Заводской номер: 00755903500000000 Количество на модель: 1
00755903500000000
1
16

Номер детали на чертеже:

16

Couterweight

Заводской номер: 00755910600000000 Количество на модель: 1
00755910600000000
1
17

Номер детали на чертеже:

17

Swing mechanism

Заводской номер: 00755904400000000 Количество на модель: 1
00755904400000000
1
18

Номер детали на чертеже:

18

Swing locking device

Заводской номер: 00755915900000000 Количество на модель: 1
00755915900000000
1
19

Номер детали на чертеже:

19

Vertical cylinder

Заводской номер: 00755918400700000 Количество на модель: 4
00755918400700000
4
20

Номер детали на чертеже:

20

Horizontal cylinder

Заводской номер: 00755908400500000 Количество на модель: 4
00755908400500000
4
21

Номер детали на чертеже:

21

Outrigger beam

Заводской номер: 00755910800000000 Количество на модель: 4
00755910800000000
4
22

Номер детали на чертеже:

22

Outrigger

Заводской номер: 00755901310000000 Количество на модель: 4
00755901310000000
4
23

Номер детали на чертеже:

23

Swing bearing assy

Заводской номер: 00755904500000000 Количество на модель: 1
00755904500000000
1
24

Номер детали на чертеже:

24

Central revolving joint

Заводской номер: 1140109716 Количество на модель: 1
1140109716
1
25

Номер детали на чертеже:

25

Hydraulic oil tank

Заводской номер: 00755913010000002 Количество на модель: 1
00755913010000002
1
27

Номер детали на чертеже:

27

Auxiliary hook

Заводской номер: 1090400123 Количество на модель: 1
1090400123
1
28

Номер детали на чертеже:

28

Main hook

Заводской номер: 1090400135 Количество на модель: 1
1090400135
1
29

Номер детали на чертеже:

29

Jib

Заводской номер: 00755900230000000 Количество на модель: 1
00755900230000000
1
30

Номер детали на чертеже:

30

Rooster sheave

Заводской номер: 00755901200000000 Количество на модель: 1
00755901200000000
1
31

Номер детали на чертеже:

31

Hydraulic oil

Заводской номер: 204060043 Количество на модель: 1
204060043
1
32

Номер детали на чертеже:

32

Electric mounting

Заводской номер: 00755916310000000 Количество на модель: 1
00755916310000000
1
33

Номер детали на чертеже:

33

Paint diagram

Заводской номер: 00755910000010020 Количество на модель: 1
00755910000010020
1
34

Номер детали на чертеже:

34

Cab heater

Заводской номер: 00755907510000001 Количество на модель: 1
00755907510000001
1
35

Номер детали на чертеже:

35

Securing device for hook

Заводской номер: 00755914300000000 Количество на модель: 1
00755914300000000
1
36

Номер детали на чертеже:

36

Turntable and its attachements welded assy

Заводской номер: 00755913400000000 Количество на модель: 1
00755913400000000
1
37

Номер детали на чертеже:

37

Electrics and hydraulic system assy

Заводской номер: 00755910900000000 Количество на модель: 1
00755910900000000
1
38

Номер детали на чертеже:

38

Electrics and hydraulic system assy

Заводской номер: 00755910910000000 Количество на модель: 1
00755910910000000
1
39

Номер детали на чертеже:

39

Toolbox and platform assy

Заводской номер: 00757919410000002 Количество на модель: 1
00757919410000002
1
40

Номер детали на чертеже:

40

Wheel housing and its installation

Заводской номер: 00757915210000003 Количество на модель: 1
00757915210000003
1
41

Номер детали на чертеже:

41

Steering system

Заводской номер: 00757913400000000 Количество на модель: 1
00757913400000000
1
42

Номер детали на чертеже:

42

Wheel assy

Заводской номер: 00757913100000000 Количество на модель: 4
00757913100000000
4
43

Номер детали на чертеже:

43

Front suspension

Заводской номер: 00757912900000000 Количество на модель: 1
00757912900000000
1
44

Номер детали на чертеже:

44

Front steer and drive axle

Заводской номер: 1030100770 Количество на модель: 1
1030100770
1
45

Номер детали на чертеже:

45

Fuel supply system

Заводской номер: 00757911100000002 Количество на модель: 1
00757911100000002
1
46

Номер детали на чертеже:

46

Preheating starter

Заводской номер: 00757910800000000 Количество на модель: 1
00757910800000000
1
47

Номер детали на чертеже:

47

Propeller shaft layout

Заводской номер: 00757912200000000 Количество на модель: 1
00757912200000000
1
48

Номер детали на чертеже:

48

Transmission and engine installation

Заводской номер: 00757911700000000 Количество на модель: 1
00757911700000000
1
49

Номер детали на чертеже:

49

Rear suspension

Заводской номер: 00757913300000000 Количество на модель: 1
00757913300000000
1
50

Номер детали на чертеже:

50

Rear steer and drive axle

Заводской номер: 1030100769 Количество на модель: 1
1030100769
1
51

Номер детали на чертеже:

51

PTO

Заводской номер: 00757913910000000 Количество на модель: 1
00757913910000000
1
52

Номер детали на чертеже:

52

Engine attachments installation

Заводской номер: 00757911000000001 Количество на модель: 1
00757911000000001
1
53

Номер детали на чертеже:

53

Engine housing and its installation

Заводской номер: 00757915100000000 Количество на модель: 1
00757915100000000
1
54

Номер детали на чертеже:

54

Chassis frame and attachments welded assy

Заводской номер: 00757912801000000 Количество на модель: 1
00757912801000000
1
