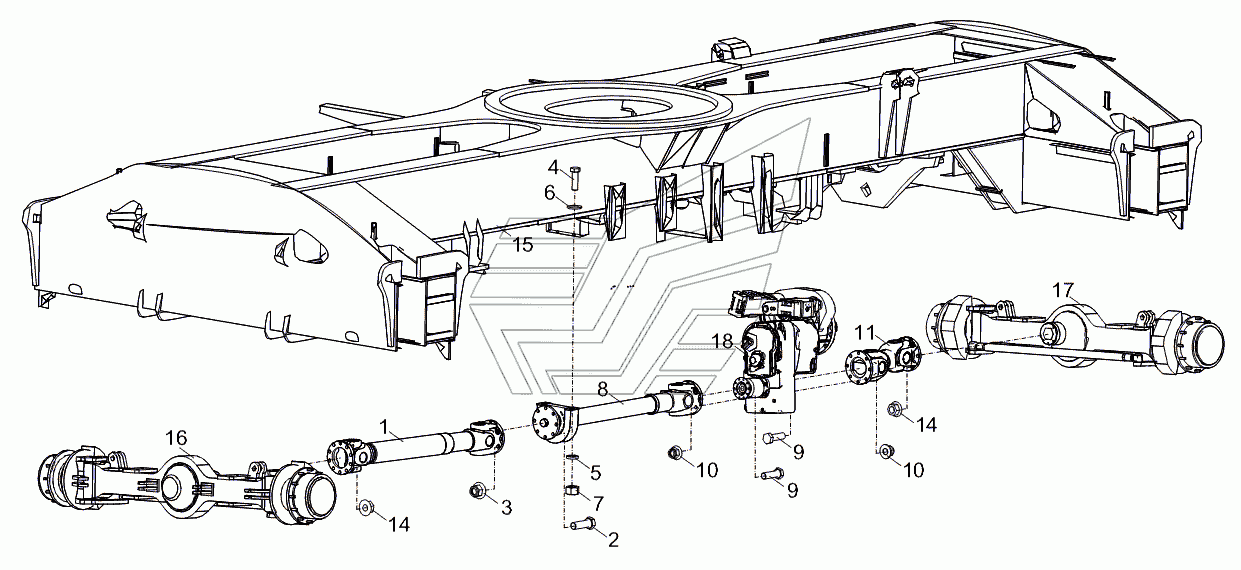

PROPELLER SHAFT LAYOUT D00757912200000000Y RT-55. Каталог 2013г.

WHEEL HOUSING AND ITS INSTALLATION D00757915210000003Y RT-55 TOOLBOX AND PLATFORM ASSY D00757919410000002Y RT-55

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Propeller shaft layout

Заводской номер: 00757912200000000 Количество на модель: 1
00757912200000000
1
1

Номер детали на чертеже:

1

Propeller shaft section 2

Заводской номер: 00757912200400000 Количество на модель: 1
00757912200400000
1
2

Номер детали на чертеже:

2

Bolt

Заводской номер: 1040001556 Количество на модель: 8
1040001556
8
3

Номер детали на чертеже:

3

Nut

Заводской номер: 1040200742 Количество на модель: 8
1040200742
8
4

Номер детали на чертеже:

4

Bolt

Заводской номер: 1040000176 Количество на модель: 2
1040000176
2
5

Номер детали на чертеже:

5

Washer

Заводской номер: 1040300068 Количество на модель: 2
1040300068
2
6

Номер детали на чертеже:

6

Washer

Заводской номер: 1040300055 Количество на модель: 2
1040300055
2
7

Номер детали на чертеже:

7

Nut

Заводской номер: 1040200112 Количество на модель: 2
1040200112
2
8

Номер детали на чертеже:

8

Propeller shaft section 1

Заводской номер: 00757912200200001 Количество на модель: 1
00757912200200001
1
9

Номер детали на чертеже:

9

Bolt

Заводской номер: 1040001557 Количество на модель: 16
1040001557
16
10

Номер детали на чертеже:

10

Nut

Заводской номер: 1040200743 Количество на модель: 16
1040200743
16
11

Номер детали на чертеже:

11

Propeller shaft section 3

Заводской номер: 00757912200600001 Количество на модель: 1
00757912200600001
1
12

Номер детали на чертеже:

12

Loctite glue

Заводской номер: 202230016 Количество на модель: 1
202230016
1
13

Номер детали на чертеже:

13

Lithium-based Grease

Заводской номер: 204110014 Количество на модель: 1
204110014
1
14

Номер детали на чертеже:

14

Nut

Заводской номер: 1040201213 Количество на модель: 20
1040201213
20
15

Номер детали на чертеже:

15

Chassis frame assembly

Заводской номер: Chassisframe Количество на модель: 1
Chassisframe
1
16

Номер детали на чертеже:

16

Front steer and drive axle

Заводской номер: Frontsteer Количество на модель: 1
Frontsteer
1
17

Номер детали на чертеже:

17

Rear steer and drive axle

Заводской номер: Rearsteer Количество на модель: 1
Rearsteer
1
18

Номер детали на чертеже:

18

Transmission

Заводской номер: Transmission Количество на модель: 1
Transmission
1
WHEEL HOUSING AND ITS INSTALLATION D00757915210000003Y RT-55 TOOLBOX AND PLATFORM ASSY D00757919410000002Y RT-55
