  6. OUTRIGGER AND ITS CYLINDER INSTALLATION D00755914700200000Y

OUTRIGGER AND ITS CYLINDER INSTALLATION D00755914700200000Y RT-55. Каталог 2013г.

TOOLBOX AND PLATFORM ASSY D00757919410000002Y RT-55 OUTRIGGER D00755901310000000Y RT-55

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

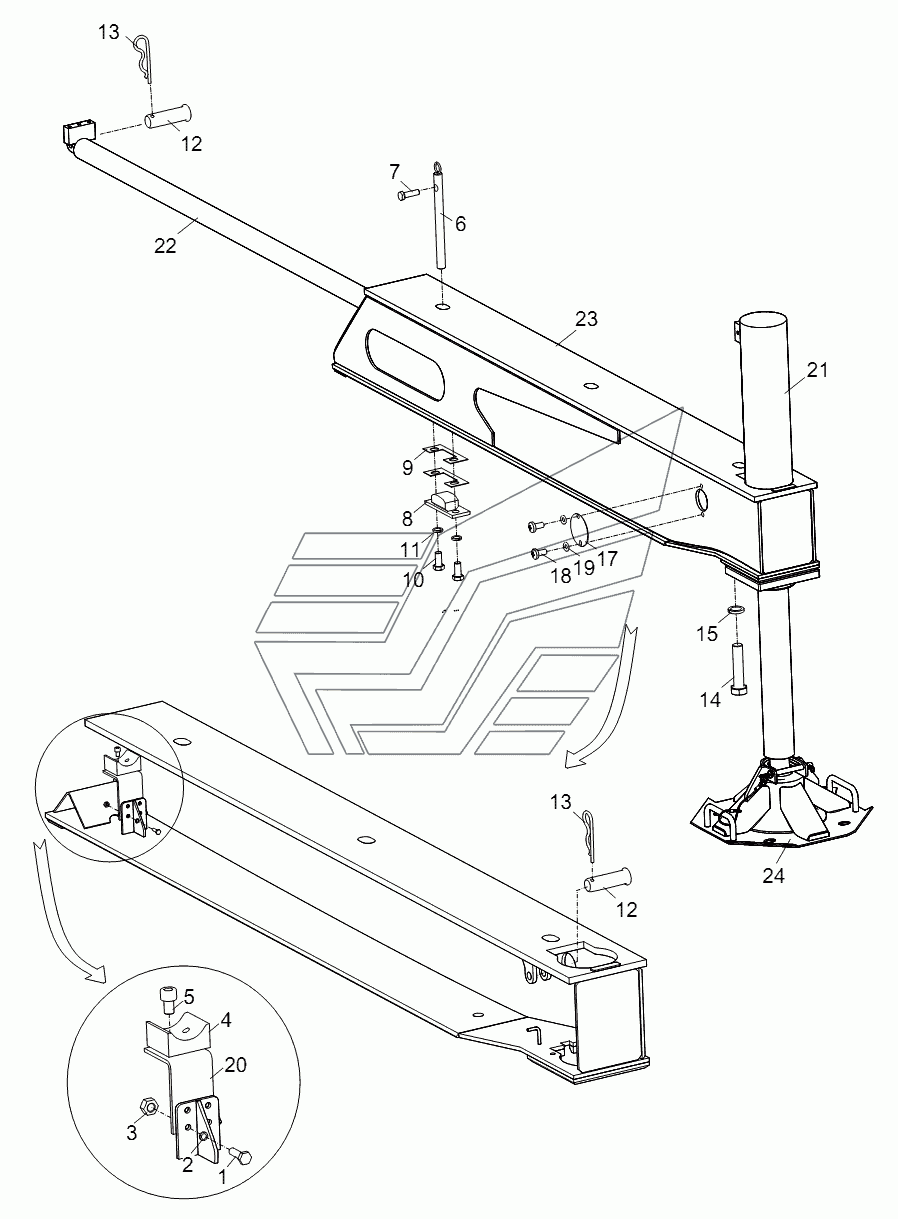

Outrigger and its cylinder installation

Заводской номер: 00755914700200000 Количество на модель: 1
00755914700200000
1
1

Номер детали на чертеже:

1

Bolt

Заводской номер: 1040000288 Количество на модель: 4
1040000288
4
2

Номер детали на чертеже:

2

Washer

Заводской номер: 1040300063 Количество на модель: 4
1040300063
4
3

Номер детали на чертеже:

3

Nut

Заводской номер: 1040201078 Количество на модель: 4
1040201078
4
4

Номер детали на чертеже:

4

Nylon block

Заводской номер: 00755904701001011 Количество на модель: 1
00755904701001011
1
5

Номер детали на чертеже:

5

Screw

Заводской номер: 1040101282 Количество на модель: 2
1040101282
2
6

Номер детали на чертеже:

6

Pin

Заводской номер: 00755904701010000 Количество на модель: 1
00755904701010000
1
7

Номер детали на чертеже:

7

Bolt

Заводской номер: 1040000101 Количество на модель: 1
1040000101
1
8

Номер детали на чертеже:

8

Slide block

Заводской номер: 00755914700220000 Количество на модель: 2
00755914700220000
2
9

Номер детали на чертеже:

9

Shim

Заводской номер: 00755914700201010 Количество на модель: 4
00755914700201010
4
10

Номер детали на чертеже:

10

Bolt

Заводской номер: 1040000069 Количество на модель: 4
1040000069
4
11

Номер детали на чертеже:

11

Washer

Заводской номер: 1040300054 Количество на модель: 4
1040300054
4
12

Номер детали на чертеже:

12

Pin

Заводской номер: 1040500674 Количество на модель: 2
1040500674
2
13

Номер детали на чертеже:

13

Spring-loaded pin

Заводской номер: 006340000007 Количество на модель: 2
006340000007
2
14

Номер детали на чертеже:

14

Bolt

Заводской номер: 1040000209 Количество на модель: 4
1040000209
4
15

Номер детали на чертеже:

15

Washer

Заводской номер: 1040300065 Количество на модель: 4
1040300065
4
16

Номер детали на чертеже:

16

Spring-loaded pin

Заводской номер: 006340000029 Количество на модель: 2
006340000029
2
17

Номер детали на чертеже:

17

Cover plate

Заводской номер: 00755914700201021 Количество на модель: 2
00755914700201021
2
18

Номер детали на чертеже:

18

Screw

Заводской номер: 1040100120 Количество на модель: 4
1040100120
4
19

Номер детали на чертеже:

19

Washer

Заводской номер: 1040300060 Количество на модель: 4
1040300060
4
20

Номер детали на чертеже:

20

Cylinder support seat

Заводской номер: 00755914700210001 Количество на модель: 1
00755914700210001
1
21

Номер детали на чертеже:

21

Vertical cylinder

Заводской номер: Verticalcylinder Количество на модель: 1
Verticalcylinder
1
22

Номер детали на чертеже:

22

Horizontal cylinder

Заводской номер: Horizontalcylinder Количество на модель: 1
Horizontalcylinder
1
23

Номер детали на чертеже:

23

Sliding beam

Заводской номер: Slidingbeam Количество на модель: 1
Slidingbeam
1
24

Номер детали на чертеже:

24

Outrigger

Заводской номер: Outrigger Количество на модель: 1
Outrigger
1
TOOLBOX AND PLATFORM ASSY D00757919410000002Y RT-55 OUTRIGGER D00755901310000000Y RT-55
