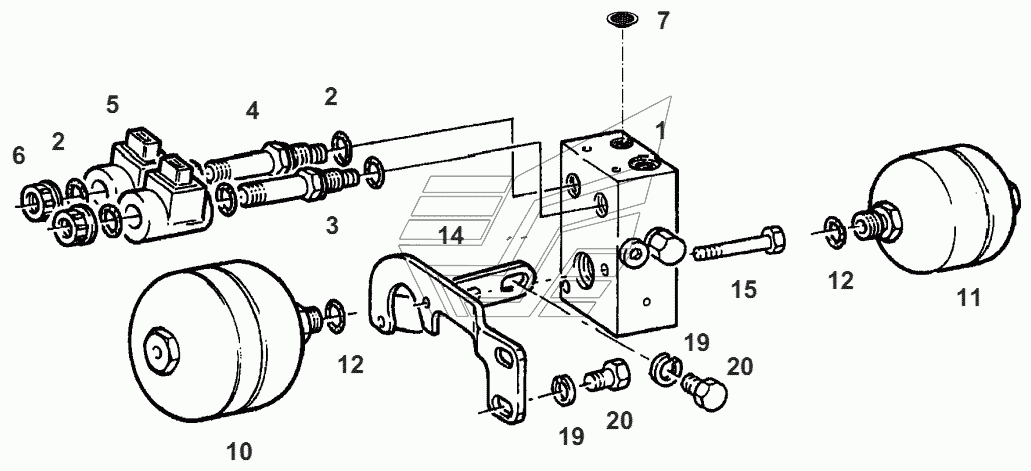

VALVE INSTALLATION Fendt-524 (Xylon) часть1. Каталог 2012г.

TUBES FR.AXLE SPRING Fendt-524 (Xylon) часть1 SENSOR Fendt-524 (Xylon) часть1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
10
11
12
14
15
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

VALVE UNIT

Заводской номер: G312301150041 Количество на модель: 1
G312301150041
1
2

Номер детали на чертеже:

2

SET OF GASKETS

Заводской номер: F716961020170 Количество на модель: 2
F716961020170
2
3

Номер детали на чертеже:

3

VALVE

Заводской номер: F716961020160 Количество на модель: 1
F716961020160
1
4

Номер детали на чертеже:

4

VALVE

Заводской номер: F716961020180 Количество на модель: 1
F716961020180
1
5

Номер детали на чертеже:

5

MAGNETIC COIL

Заводской номер: F716961020150 Количество на модель: 2
F716961020150
2
6

Номер детали на чертеже:

6

NUT

Заводской номер: F716961020230 Количество на модель: 2
F716961020230
2
7

Номер детали на чертеже:

7

STRAINER INSERT

Заводской номер: F716961020120 Количество на модель: 1
F716961020120
1
10

Номер детали на чертеже:

10

DIAPHRAG.ACCUMULATOR

Заводской номер: Н816301150030 Количество на модель: 1
Н816301150030
1
11

Номер детали на чертеже:

11

DIAPHRAG.ACCUMULATOR

Заводской номер: Н816301150040 Количество на модель: 1
Н816301150040
1
12

Номер детали на чертеже:

12

SEALING RING

Заводской номер: F716961020210 Количество на модель: 2
F716961020210
2
14

Номер детали на чертеже:

14

CARRIER

Заводской номер: 524300150020 Количество на модель: 1
524300150020
1
15

Номер детали на чертеже:

15

HEXAGON SCREW

Заводской номер: Х486529106000 Количество на модель: 2
Х486529106000
2
18

Номер детали на чертеже:

18

HEXAGON SCREW

Заводской номер: Х487531341000 Количество на модель: 2
Х487531341000
2
19

Номер детали на чертеже:

19

SPRING RING

Заводской номер: Х520804401000 Количество на модель: 4
Х520804401000
4
20

Номер детали на чертеже:

20

HEXAGON SCREW

Заводской номер: Х487532041000 Количество на модель: 2
Х487532041000
2
