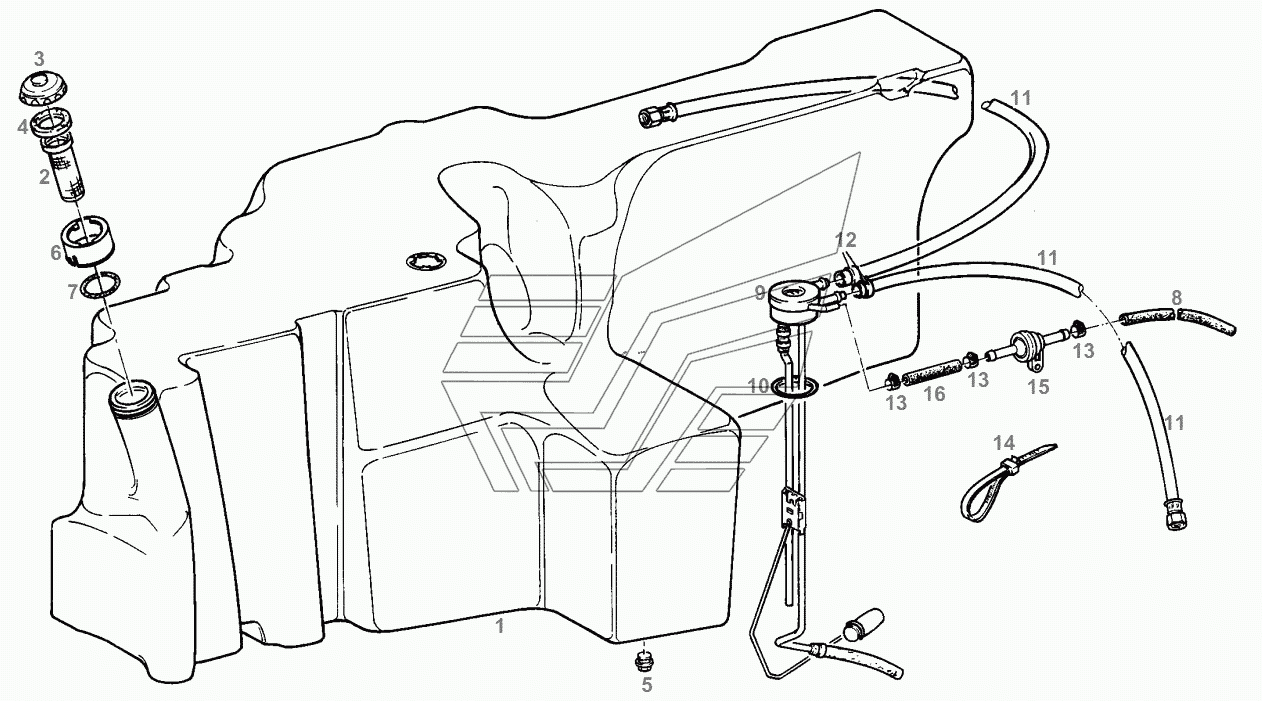

FUEL TANK Fendt-524 (Xylon) часть1. Каталог 2012г.

FUEL TANK Fendt-524 (Xylon) часть1 FUEL TANK Fendt-524 (Xylon) часть1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
3
4
5
6
7
8
9
10
11
12
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

FUEL TANK

Заводской номер: G524200060022 Количество на модель: 1
G524200060022
1
2

Номер детали на чертеже:

2

STRAINER

Заводской номер: Х800510203000 Количество на модель: 1
Х800510203000
1
3

Номер детали на чертеже:

3

TANK CAP

Заводской номер: G524200061020 Количество на модель: 1
G524200061020
1
3

Номер детали на чертеже:

3

TANK CAP

Заводской номер: F524200061190 Количество на модель: 1
F524200061190
1
4

Номер детали на чертеже:

4

RUBBER GASKET

Заводской номер: Х810110050010 Количество на модель: 1
Х810110050010
1
5

Номер детали на чертеже:

5

LOCK SCREW

Заводской номер: Х494204800000 Количество на модель: 1
Х494204800000
1
6

Номер детали на чертеже:

6

SOCKET

Заводской номер: 515200060130 Количество на модель: 1
515200060130
1
7

Номер детали на чертеже:

7

O-RING

Заводской номер: Х548955900000 Количество на модель: 1
Х548955900000
1
8

Номер детали на чертеже:

8

PRESSURE HOSE

Заводской номер: Х604110000800 Количество на модель: 1
Х604110000800
1
9

Номер детали на чертеже:

9

FUEL INDICATOR

Заводской номер: G524200060011 Количество на модель: 1
G524200060011
1
10

Номер детали на чертеже:

10

SEALING RING

Заводской номер: Х810150020010 Количество на модель: 1
Х810150020010
1
11

Номер детали на чертеже:

11

FUEL LINE

Заводской номер: Н816200060051 Количество на модель: 2
Н816200060051
2
12

Номер детали на чертеже:

12

HOSE CLIP

Заводской номер: Х458650500000 Количество на модель: 2
Х458650500000
2
14

Номер детали на чертеже:

14

CABLE TAPE

Заводской номер: Х668981022000 Количество на модель:
Х668981022000
15

Номер детали на чертеже:

15

VALVE

Заводской номер: Н515200060090 Количество на модель: 1
Н515200060090
1
