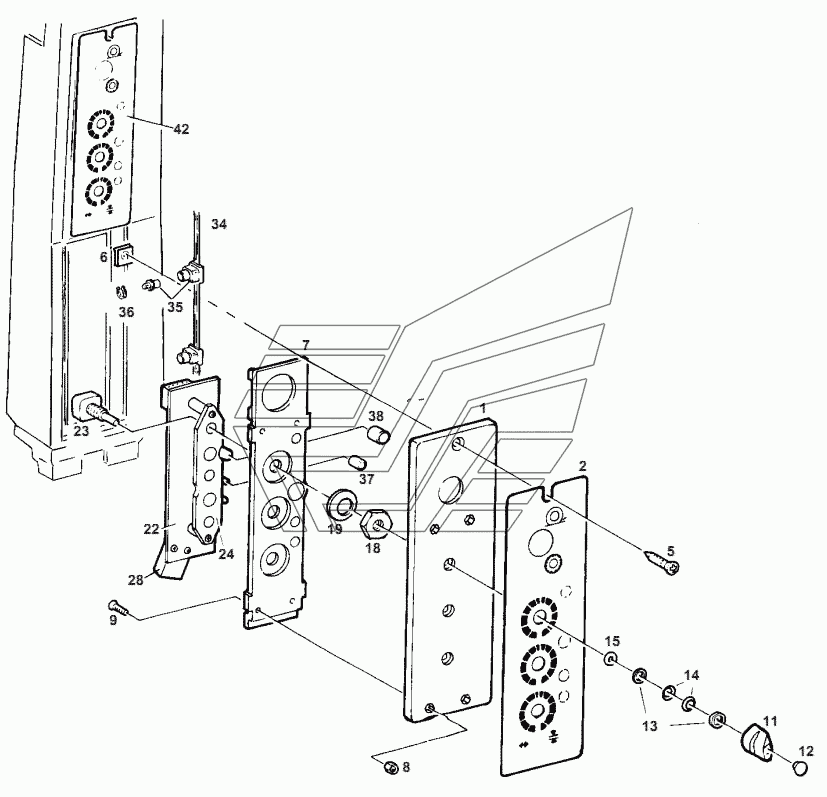

CONTROL PART Fendt-524 (Xylon) часть3. Каталог 2012г.

CONTROL PART Fendt-524 (Xylon) часть3 CONTROL PART Fendt-524 (Xylon) часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

CONTROL PANEL

Заводской номер: Н816860100230 Количество на модель: 1
Н816860100230
1
2

Номер детали на чертеже:

2

INSTRUCTION PLATE

Заводской номер: 816860100510 Количество на модель: 1
816860100510
1
5

Номер детали на чертеже:

5

SELF-TAPPING SCREW

Заводской номер: Х496103200000 Количество на модель: 1
Х496103200000
1
6

Номер детали на чертеже:

6

SHEET METAL NUT

Заводской номер: Х435702600000 Количество на модель: 1
Х435702600000
1
7

Номер детали на чертеже:

7

CONSOLE

Заводской номер: 816860100520 Количество на модель: 1
816860100520
1
8

Номер детали на чертеже:

8

HEXAGON NUT

Заводской номер: Х428201439000 Количество на модель: 4
Х428201439000
4
9

Номер детали на чертеже:

9

C'SUNK SCREW

Заводской номер: Х492013001000 Количество на модель: 4
Х492013001000
4
11

Номер детали на чертеже:

11

BUTTON

Заводской номер: Х830010062000 Количество на модель: 3
Х830010062000
3
12

Номер детали на чертеже:

12

CAP

Заводской номер: Х840085024000 Количество на модель: 3
Х840085024000
3
13

Номер детали на чертеже:

13

DISC

Заводской номер: Х450005108000 Количество на модель: 6
Х450005108000
6
14

Номер детали на чертеже:

14

DISC SPRING

Заводской номер: Х699287646000 Количество на модель: 6
Х699287646000
6
15

Номер детали на чертеже:

15

O-RING

Заводской номер: Х548811866000 Количество на модель: 3
Х548811866000
3
18

Номер детали на чертеже:

18

HEXAGON NUT

Заводской номер: 385860100610 Количество на модель: 3
385860100610
3
19

Номер детали на чертеже:

19

DISC SPRING

Заводской номер: Х699288000000 Количество на модель: 3
Х699288000000
3
22

Номер детали на чертеже:

22

PRINTED CARD

Заводской номер: G816860100300 Количество на модель: 1
G816860100300
1
23

Номер детали на чертеже:

23

POTENTIOMETER

Заводской номер: F816860100010 Количество на модель: 3
F816860100010
3
28

Номер детали на чертеже:

28

SHORT-CIRCUIT PLUG

Заводской номер: Н816860100140 Количество на модель: 1
Н816860100140
1
34

Номер детали на чертеже:

34

CABLE

Заводской номер: G816860100410 Количество на модель: 1
G816860100410
1
34

Номер детали на чертеже:

34

CABLE

Заводской номер: G816860100400 Количество на модель: 1
G816860100400
1
35

Номер детали на чертеже:

35

FILAMENT BULB

Заводской номер: F816860100060 Количество на модель: 5
F816860100060
5
36

Номер детали на чертеже:

36

CIRCLIP

Заводской номер: Х530000946000 Количество на модель: 5
Х530000946000
5
37

Номер детали на чертеже:

37

INSULATING HOSE

Заводской номер: Х668832094960 Количество на модель: 1
Х668832094960
1
38

Номер детали на чертеже:

38

INSULATING HOSE

Заводской номер: Х668832494420 Количество на модель: 1
Х668832494420
1
