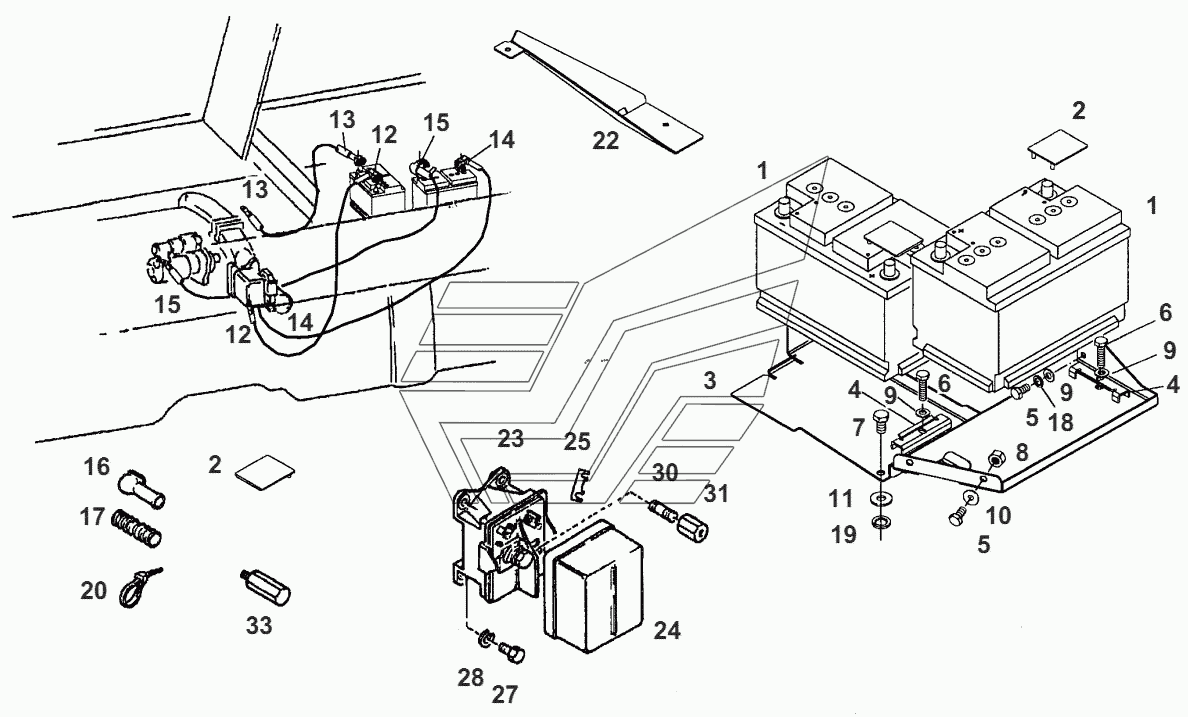

BATTERY INSTALLATION Fendt-524 (Xylon) часть3. Каталог 2012г.

BATTERY INSTALLATION Fendt-524 (Xylon) часть3 STARTER INSTALLATION Fendt-524 (Xylon) часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BATTERY

Заводской номер: X991450200000 Количество на модель: 2
X991450200000
2
2

Номер детали на чертеже:

2

CAP

Заводской номер: 117900050010 Количество на модель: 2
117900050010
2
3

Номер детали на чертеже:

3

BATTERY

Заводской номер: H524900052010 Количество на модель: 1
H524900052010
1
4

Номер детали на чертеже:

4

CLAMPING DISC

Заводской номер: 149900050030 Количество на модель: 2
149900050030
2
5

Номер детали на чертеже:

5

HEXAGON SCREW

Заводской номер: X487527841000 Количество на модель: 4
X487527841000
4
6

Номер детали на чертеже:

6

HEXAGON SCREW

Заводской номер: X487528141000 Количество на модель: 2
X487528141000
2
7

Номер детали на чертеже:

7

HEXAGON SCREW

Заводской номер: X487531341000 Количество на модель: 1
X487531341000
1
8

Номер детали на чертеже:

8

HEXAGON NUT

Заводской номер: X434102440000 Количество на модель: 1
X434102440000
1
9

Номер детали на чертеже:

9

DISC

Заводской номер: X450006308000 Количество на модель: 4
X450006308000
4
10

Номер детали на чертеже:

10

DISC

Заводской номер: X454306308000 Количество на модель: 4
X454306308000
4
11

Номер детали на чертеже:

11

DISC

Заводской номер: X454407508000 Количество на модель: 1
X454407508000
1
12

Номер детали на чертеже:

12

BATTERY LEAD

Заводской номер: H524900040200 Количество на модель: 1
H524900040200
1
13

Номер детали на чертеже:

13

EARTH LEAD

Заводской номер: H524900040101 Количество на модель: 1
H524900040101
1
14

Номер детали на чертеже:

14

EARTH LEAD

Заводской номер: H524900040220 Количество на модель: 1
H524900040220
1
15

Номер детали на чертеже:

15

STARTER LINE

Заводской номер: H524900040210 Количество на модель: 1
H524900040210
1
16

Номер детали на чертеже:

16

RUBBER CAP

Заводской номер: F015900060030 Количество на модель: 1
F015900060030
1
17

Номер детали на чертеже:

17

PROTECTION HOSE

Заводской номер: X665964900950 Количество на модель: 1
X665964900950
1
18

Номер детали на чертеже:

18

SPRING RING

Заводской номер: X520803901000 Количество на модель: 2
X520803901000
2
19

Номер детали на чертеже:

19

SPRING RING

Заводской номер: X520804401000 Количество на модель: 1
X520804401000
1
20

Номер детали на чертеже:

20

CABLE TAPE

Заводской номер: X668981022000 Количество на модель:
X668981022000
20

Номер детали на чертеже:

20

CABLE TAPE

Заводской номер: X668980522000 Количество на модель:
X668980522000
22

Номер детали на чертеже:

22

SUPPORT

Заводской номер: 524900040090 Количество на модель: 1
524900040090
1
23

Номер детали на чертеже:

23

BATTERY SWITCH RELAY

Заводской номер: G816900020010 Количество на модель: 1
G816900020010
1
24

Номер детали на чертеже:

24

CAP

Заводской номер: F816900020020 Количество на модель: 1
F816900020020
1
25

Номер детали на чертеже:

25

FUSE

Заводской номер: F816900020010 Количество на модель: 1
F816900020010
1
27

Номер детали на чертеже:

27

HEXAGON SCREW

Заводской номер: X487527741000 Количество на модель: 4
X487527741000
4
30

Номер детали на чертеже:

30

THREADED PIN

Заводской номер: X489131505000 Количество на модель: 1
X489131505000
1
31

Номер детали на чертеже:

31

HEXAGON NUT

Заводской номер: 275900040010 Количество на модель: 1
275900040010
1
33

Номер детали на чертеже:

33

THREADED PIN

Заводской номер: 816900040080 Количество на модель: 1
816900040080
1
