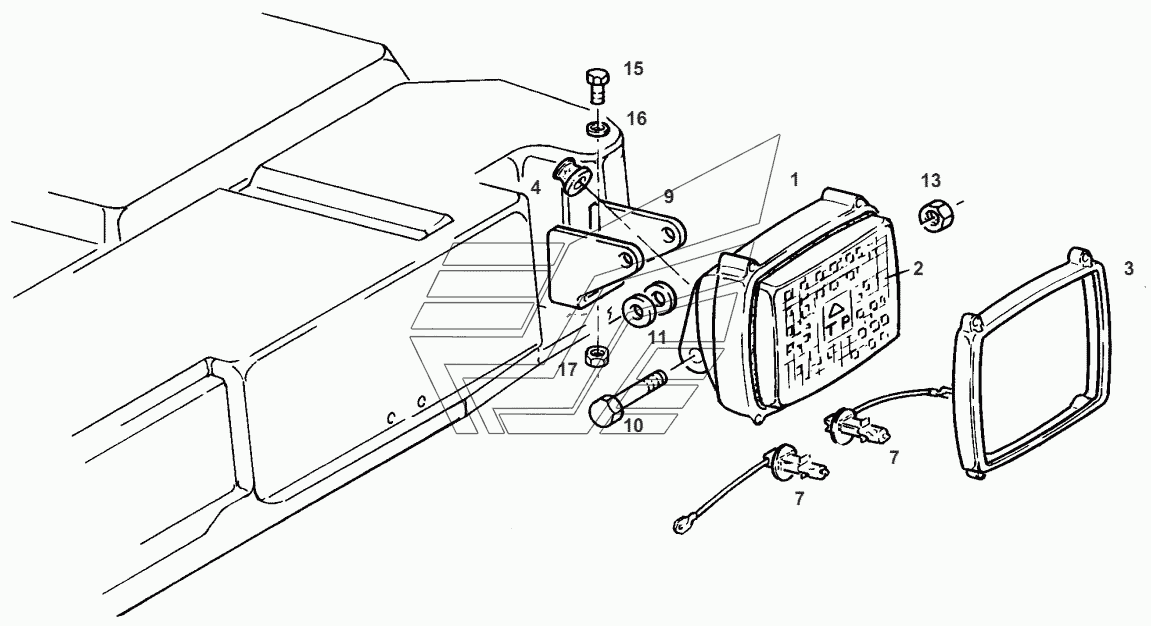

WORK LAMP Fendt-524 (Xylon) часть3. Каталог 2012г.

WORK LAMP Fendt-524 (Xylon) часть3 WORK LAMP Fendt-524 (Xylon) часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
1
2
2
4
7
9
10
11
13
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

WORK LAMP

Заводской номер: G312900111020 Количество на модель: 1
G312900111020
1
1

Номер детали на чертеже:

1

WORK LAMP

Заводской номер: G312900111010 Количество на модель: 1
G312900111010
1
2

Номер детали на чертеже:

2

REFLECTOR

Заводской номер: F312900111020 Количество на модель: 1
F312900111020
1
2

Номер детали на чертеже:

2

REFLECTOR

Заводской номер: F312900111010 Количество на модель: 1
F312900111010
1
4

Номер детали на чертеже:

4

GROMMET

Заводской номер: F312900113060 Количество на модель: 2
F312900113060
2
7

Номер детали на чертеже:

7

FILAMENT BULB

Заводской номер: X825283286000 Количество на модель: 4
X825283286000
4
9

Номер детали на чертеже:

9

SUPPORT

Заводской номер: 312900111011 Количество на модель: 2
312900111011
2
10

Номер детали на чертеже:

10

HEXAGON SCREW

Заводской номер: X486528741000 Количество на модель: 2
X486528741000
2
11

Номер детали на чертеже:

11

FRICTION DISC

Заводской номер: 360700030030 Количество на модель:
360700030030
13

Номер детали на чертеже:

13

HEXAGON NUT

Заводской номер: X428202439000 Количество на модель: 2
X428202439000
2
15

Номер детали на чертеже:

15

HEXAGON SCREW

Заводской номер: X487520741000 Количество на модель: 4
X487520741000
4
16

Номер детали на чертеже:

16

DISC

Заводской номер: X450005108000 Количество на модель: 4
X450005108000
4
17

Номер детали на чертеже:

17

HEXAGON NUT

Заводской номер: X434102240000 Количество на модель: 4
X434102240000
4
