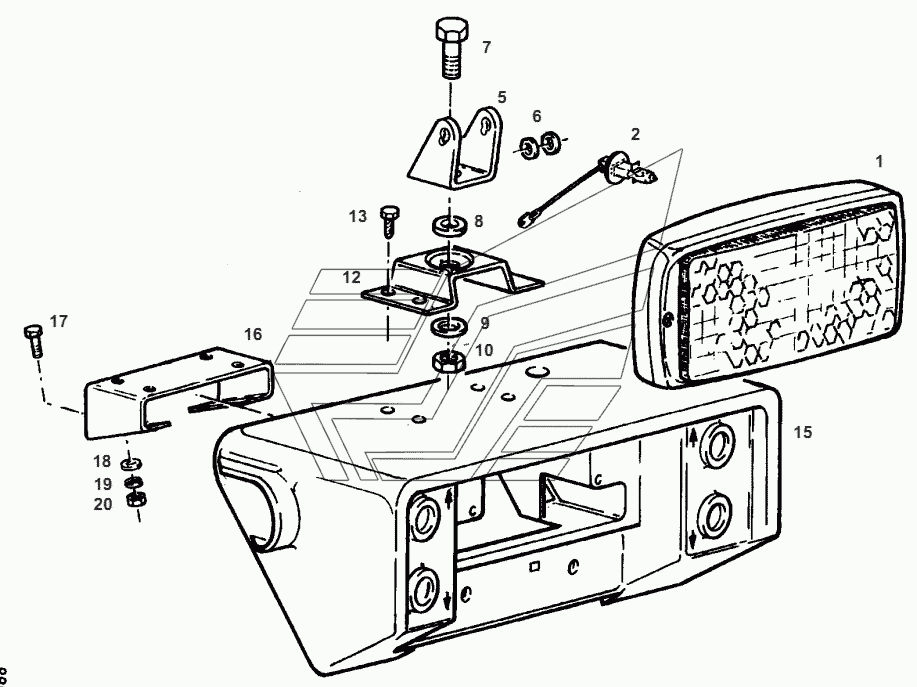

WORK LAMP Fendt-524 (Xylon) часть3. Каталог 2012г.

WORK LAMP Fendt-524 (Xylon) часть3 WORK LAMP Fendt-524 (Xylon) часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
5
6
7
8
9
10
12
13
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

WORK LAMP

Заводской номер: G380902110010 Количество на модель: 2
G380902110010
2
2

Номер детали на чертеже:

2

FILAMENT BULB

Заводской номер: X825283286000 Количество на модель: 2
X825283286000
2
5

Номер детали на чертеже:

5

STRAP

Заводской номер: 312900114030 Количество на модель: 2
312900114030
2
6

Номер детали на чертеже:

6

DISC

Заводской номер: X450005108000 Количество на модель: 4
X450005108000
4
7

Номер детали на чертеже:

7

HEXAGON SCREW

Заводской номер: X487531541000 Количество на модель: 2
X487531541000
2
8

Номер детали на чертеже:

8

FRICTION DISC

Заводской номер: 360700030030 Количество на модель: 2
360700030030
2
9

Номер детали на чертеже:

9

DISC

Заводской номер: X450007508000 Количество на модель: 2
X450007508000
2
10

Номер детали на чертеже:

10

HEXAGON NUT

Заводской номер: X434102840000 Количество на модель: 2
X434102840000
2
12

Номер детали на чертеже:

12

RETAINER

Заводской номер: 312900114040 Количество на модель: 2
312900114040
2
13

Номер детали на чертеже:

13

SELF-TAPPING SCREW

Заводской номер: X495320005000 Количество на модель: 8
X495320005000
8
15

Номер детали на чертеже:

15

REAR LAMP HOLDER

Заводской номер: 198903020010 Количество на модель: 2
198903020010
2
16

Номер детали на чертеже:

16

SUPPORT

Заводской номер: 312900114020 Количество на модель: 2
312900114020
2
17

Номер детали на чертеже:

17

HEXAGON SCREW

Заводской номер: X487520041000 Количество на модель: 4
X487520041000
4
18

Номер детали на чертеже:

18

DISC

Заводской номер: X454305108000 Количество на модель: 4
X454305108000
4
19

Номер детали на чертеже:

19

SPRING RING

Заводской номер: X520803001000 Количество на модель: 4
X520803001000
4
20

Номер детали на чертеже:

20

HEXAGON NUT

Заводской номер: X428202239000 Количество на модель: 4
X428202239000
4
WORK LAMP Fendt-524 (Xylon) часть3 WORK LAMP Fendt-524 (Xylon) часть3
