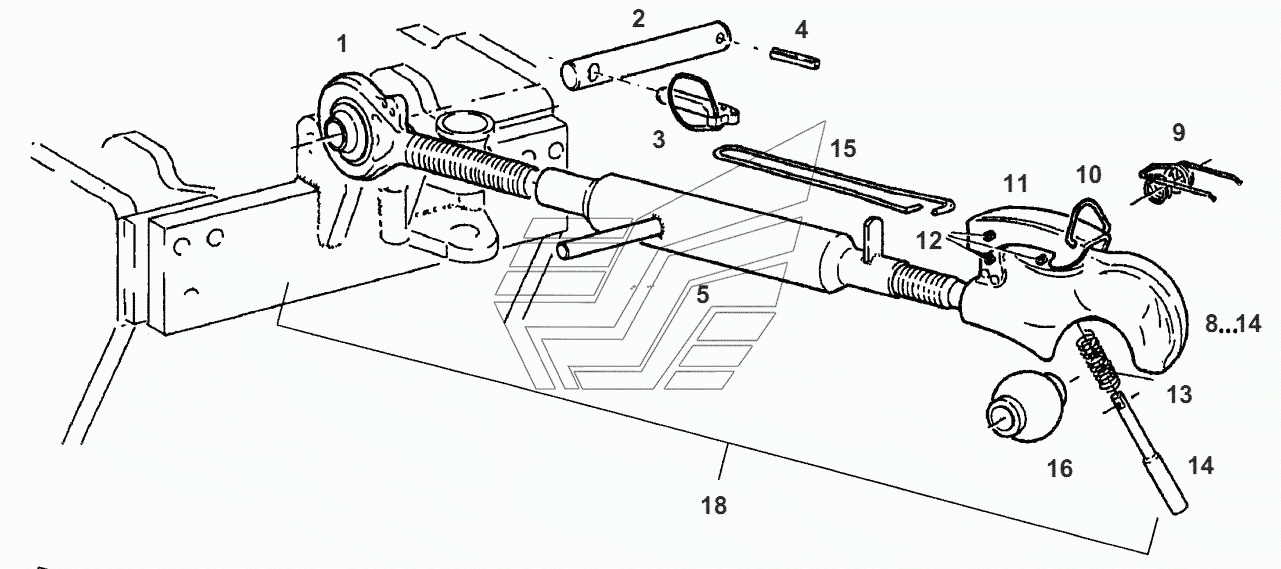

UPPER LINK Fendt-524 (Xylon) часть3. Каталог 2012г.

UPPER LINK Fendt-524 (Xylon) часть3 UPPER LINK Fendt-524 (Xylon) часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
8
9
10
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

JOINT SPINDLE

Заводской номер: H198870050040 Количество на модель: 1
H198870050040
1
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 198870050010 Количество на модель: 1
198870050010
1
3

Номер детали на чертеже:

3

FOLDING PLUG

Заводской номер: X537607600000 Количество на модель: 1
X537607600000
1
4

Номер детали на чертеже:

4

SP-PIN

Заводской номер: X500628846000 Количество на модель: 1
X500628846000
1
5

Номер детали на чертеже:

5

PART OF UPPER LINK

Заводской номер: H199920050010 Количество на модель: 1
H199920050010
1
8

Номер детали на чертеже:

8

UPPER LINK HOOK

Заводской номер: G198870051030 Количество на модель: 1
G198870051030
1
9

Номер детали на чертеже:

9

YOKE SPRING

Заводской номер: F258872051040 Количество на модель: 1
F258872051040
1
10

Номер детали на чертеже:

10

STRAP

Заводской номер: F198870052100 Количество на модель: 1
F198870052100
1
11

Номер детали на чертеже:

11

OPENING LEVER

Заводской номер: F258872051010 Количество на модель: 1
F258872051010
1
12

Номер детали на чертеже:

12

SP-PIN

Заводской номер: X500624946000 Количество на модель: 3
X500624946000
3
13

Номер детали на чертеже:

13

PRESSURE SPRING

Заводской номер: F258872051030 Количество на модель: 1
F258872051030
1
14

Номер детали на чертеже:

14

LOCKING BOLT

Заводской номер: F258872051020 Количество на модель: 1
F258872051020
1
15

Номер детали на чертеже:

15

SPRING CLAMP

Заводской номер: F210871050040 Количество на модель: 1
F210871050040
1
16

Номер детали на чертеже:

16

BALL BUSH

Заводской номер: 0066155100000 Количество на модель: 1
0066155100000
1
UPPER LINK Fendt-524 (Xylon) часть3 UPPER LINK Fendt-524 (Xylon) часть3
